Cat.7 Innen-/Aussenkabel 1200MHz AWG23 S/FTP
Cat.7 Innen-/Aussenkabel 1200MHz AWG23 S/FTP,PE Mantel, innen Dca, Sw& Or, 500m
Artikelnummer:
99733.500-CPR
EAN Nr.:
4049759251185
Produktinformationen für Cat.7 Innen-/Aussenkabel 1200MHz AWG23 S/FTP,PE Mantel, innen Dca, Sw& Or, 500m
Das Cat.7 S/FTP Innen-/Aussenkabel zeichnet sich durch den Kabelaufbau 4x2xAWG23/1 aus und erreicht eine Übertragungsfrequenz von bis zu 1200 MHz. Das Kabel verfügt über einen PE Außenmantel und einen halogenfrei Innenmantel und ist konform zu der Norm IEC 60332-1 und der BauPVO Euroklasse Dca. Das Kabel ist für die Installationen in trockenen oder feuchten Räumen, im Außen- oder im Erdreich geeignet. Konform zu den Normen ISO/IEC 11801, DIN EN 50173, DIN EN 50288-4-1.
Technische Eigenschaften
| Kategorie: | 7 |
|---|---|
| AWG-Querschnitt: | 23/1 |
| Ader-Isolation: | Foam-Skin-PE |
| Ader-Kennzeichnung: | Farbe |
| Biegeradius (dynamisch): | 8 x AD |
| Biegeradius (statisch): | 7 x AD |
| Direktive/Verordnung: |
REACH 1907/2006/EC RoHS 2011/65/UE |
| Flammwidrig: |
nach EN 60332-1 nach IEC 60754-2 nach IEC 61034 |
| Halogenfrei: |
nach EN 60754 nach EN 60754-1/2 |
| Halogenfrei nach EN 60754-1/2: | Ja |
| Installationsstandard: | EN 50174 |
| Kabel: |
EN 50288-4-1 IEC 61156-5 |
| Kabelaufbau: | S/FTP |
| Kopplungsdämpfung: | 80 dB |
| Kopplungsdämpfung Typ: | Typ 1 |
| Leiter-Durchmesser: | 0,56 mm |
| Leiter-Klasse: | Kl.1 = eindrähtig |
| Leiter-Material: | Cu, blank |
| Mantelmaterial: | PE + LSZH |
| Max. Frequenz: | 1200 MHz |
| NVP-Wert: | 76 % |
| PoE: |
nach IEEE802.3af PoE nach IEEE802.3at PoE+ nach IEEE802.3bt 4PPoE |
| Prüfspannung DC, 1 min: | 1000 V |
| Raucharm: | nach EN 61034 |
| Schirm über Verseilelement: | Folie |
| Schirm über Verseilung: | Folie + Geflecht |
| Schleifenwiderstand: | 171,2 Ohm/km |
| Trennklasse gem. EN50174-2: | D |
| UV beständig: | Ja |
| Verkabelungsstandards: |
EN 50173-1 ISO/IEC 11801 |
| Verseilelement: | Paare |
| Wellenwiderstand: | 100 ± 15 Ohm |
| Widerstandsunsymmetrie: | 3 % |
| Zul. Kabelaußentemperatur, Lagerung: | -30 – 70 °C |
| Zul. Kabelaußentemperatur bei Montage/Handling: | 0 – 50 °C |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung: | -30 – 70 °C |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 10Gbit |
Varianten
| Art. Nr. | Bezeichnung | Mantel-Farbe | Ader-Zahl | Typ | Länge | Cu-Zahl | Gewicht | Max. Zugkraft | Außendurchmesser ca. | Brandlast | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 99733.1-CPR | Cat.7 Innen-/Aussenkabel 1200MHz AWG23 S/FTP,PE Mantel, innen Dca, Sw& Or, 1000m | schwarz | 8 | simplex | 1,0 m | 25,9 kg/km | 132 kg/km | 100 N | 8,4 mm | 1200 MJ/km | |

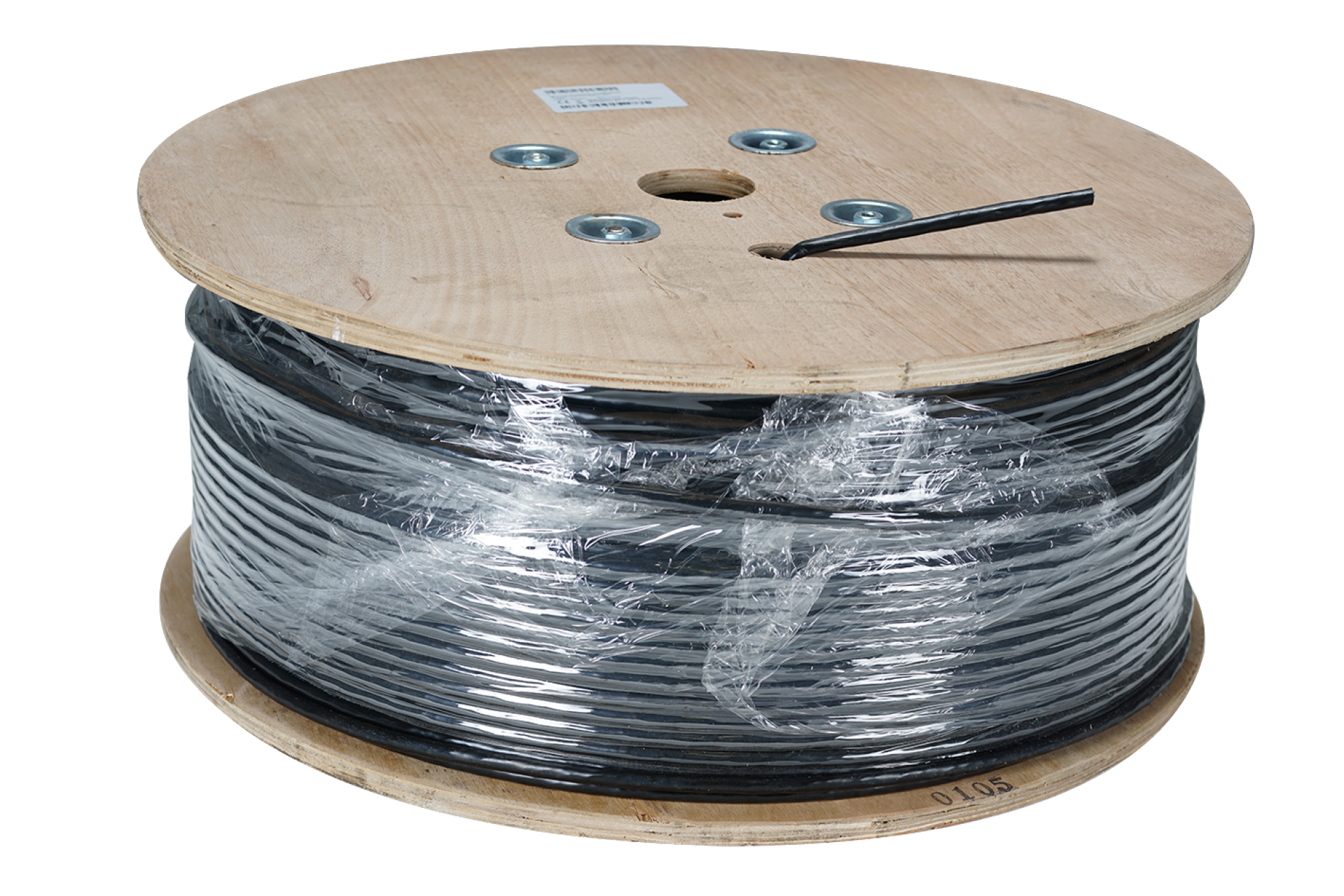

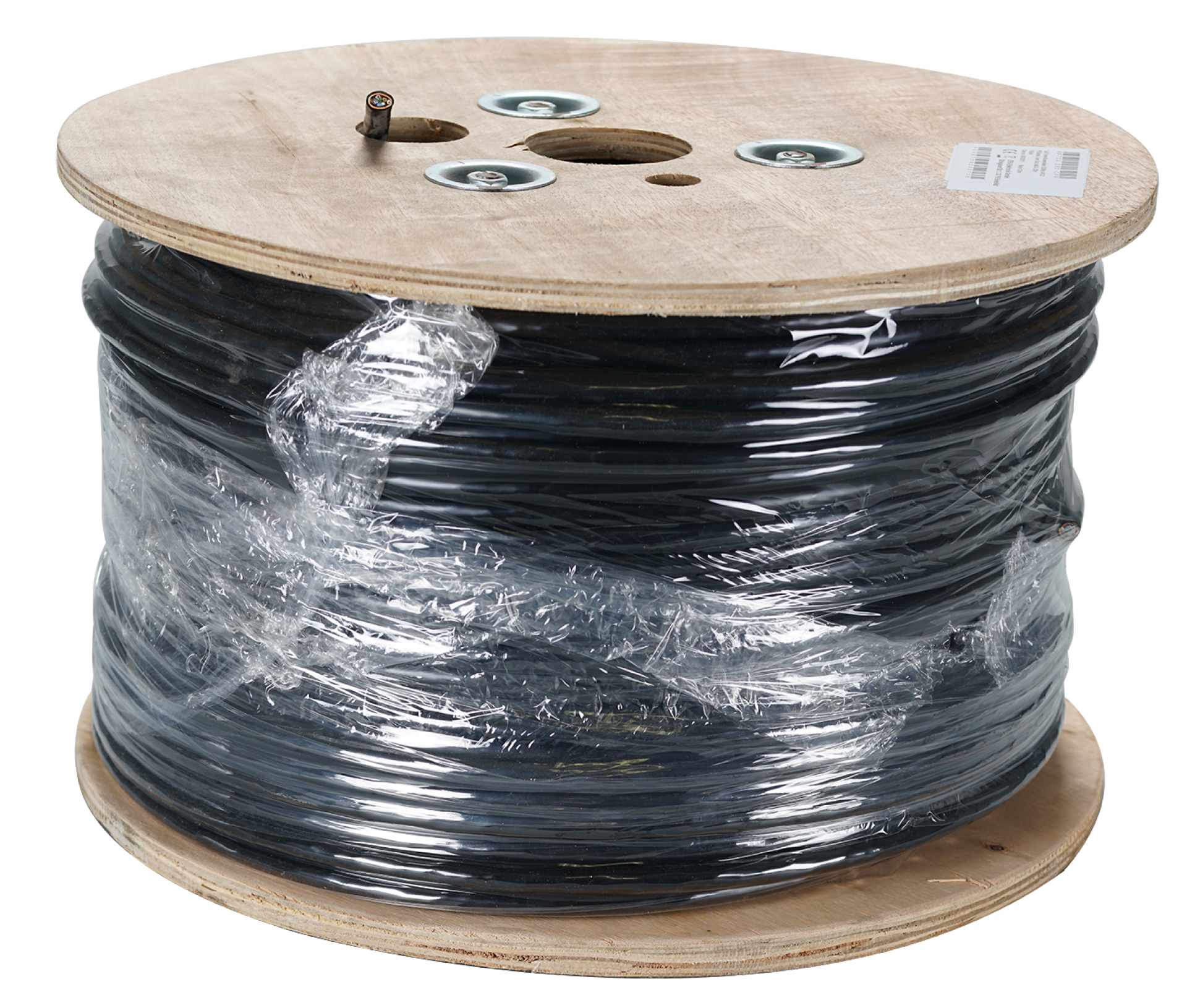

| 99733.500-CPR | Cat.7 Innen-/Aussenkabel 1200MHz AWG23 S/FTP,PE Mantel, innen Dca, Sw& Or, 500m | schwarz | 8 | simplex | 500,0 m | 25,9 kg/km | 132 kg/km | 100 N | 8,4 mm | 1200 MJ/km | |
| 99733.250-CPR | Cat.7 Innen-/Aussenkabel 1200MHz AWG23 S/FTP,PE Mantel, innen Dca, Sw& Or, 250m | schwarz | 8 | simplex | 250,0 m | 25,9 kg/km | 132 kg/km | 100 N | 8,4 mm | 1200 MJ/km | |

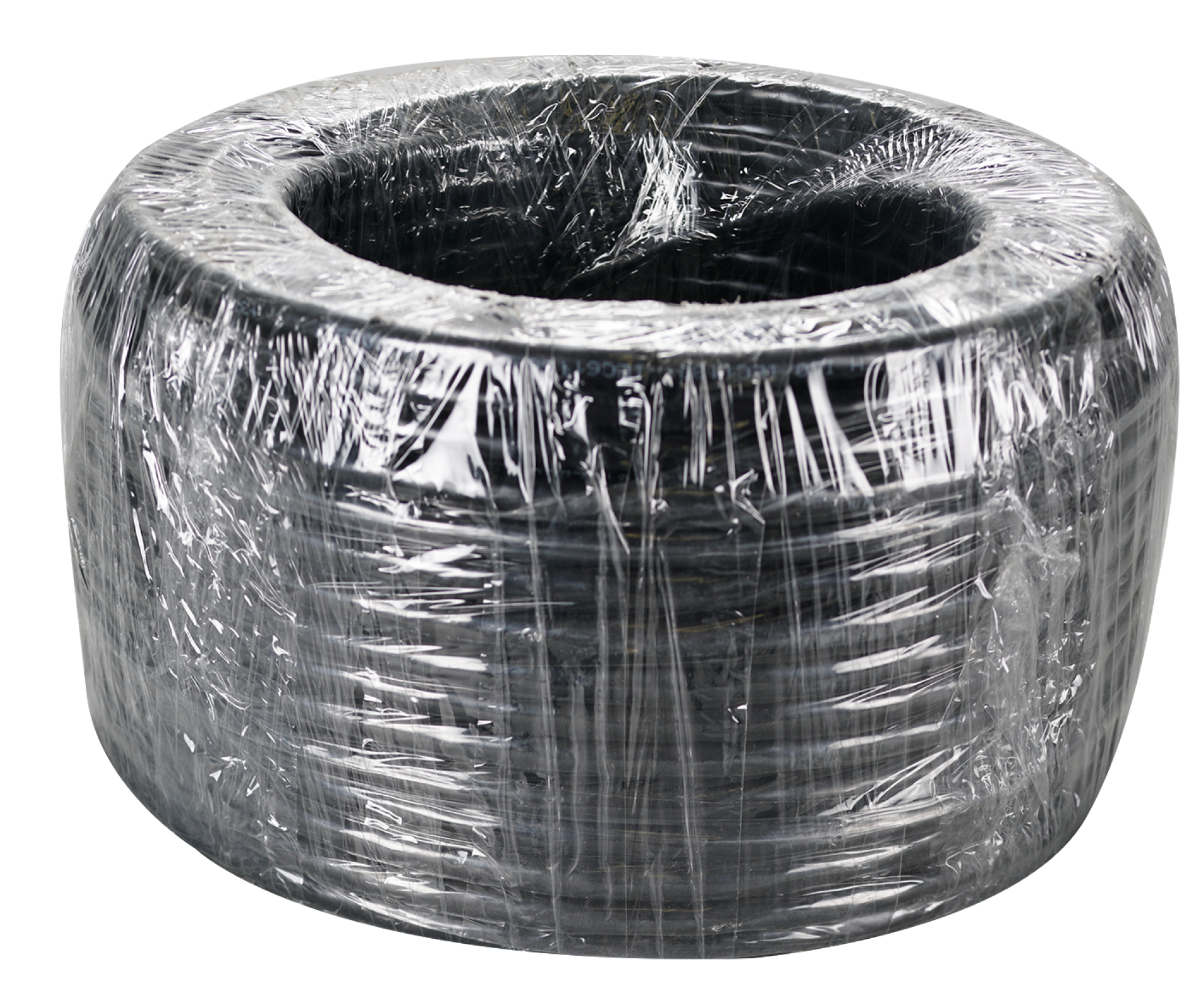

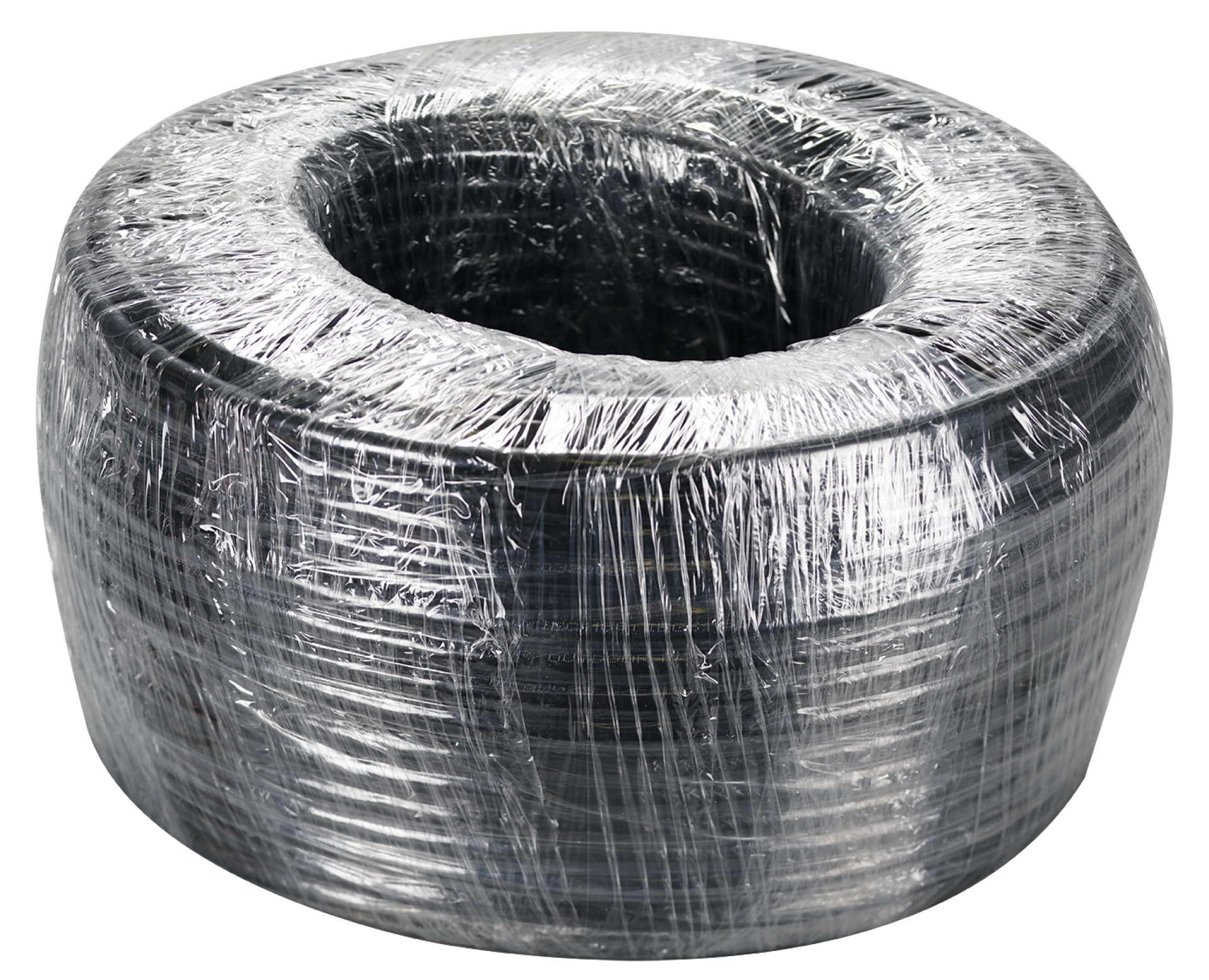

| 99733.100-CPR | Cat.7 Innen-/Aussenkabel 1200MHz AWG23 S/FTP,PE Mantel, innen Dca, Sw& Or, 100m | schwarz | 8 | simplex | 100,0 m | 25,9 kg/km | 132 kg/km | 100 N | 8,4 mm | 1200 MJ/km | |
| 99733.50-CPR | Cat.7 Innen-/Aussenkabel 1200MHz AWG23 S/FTP,PE Mantel, innen Dca, Sw& Or, 50m | schwarz | 8 | simplex | 50,0 m | 25,9 kg/km | 132 kg/km | 100 N | 8,4 mm | 1200 MJ/km | |
| 99733.25-CPR | Cat.7 Innen-/Aussenkabel 1200MHz AWG23 S/FTP,PE Mantel, innen Dca, Sw& Or, 25m | schwarz | 8 | simplex | 25,0 m | 25,9 kg/km | 132 kg/km | 100 N | 8,4 mm | 1200 MJ/km |
