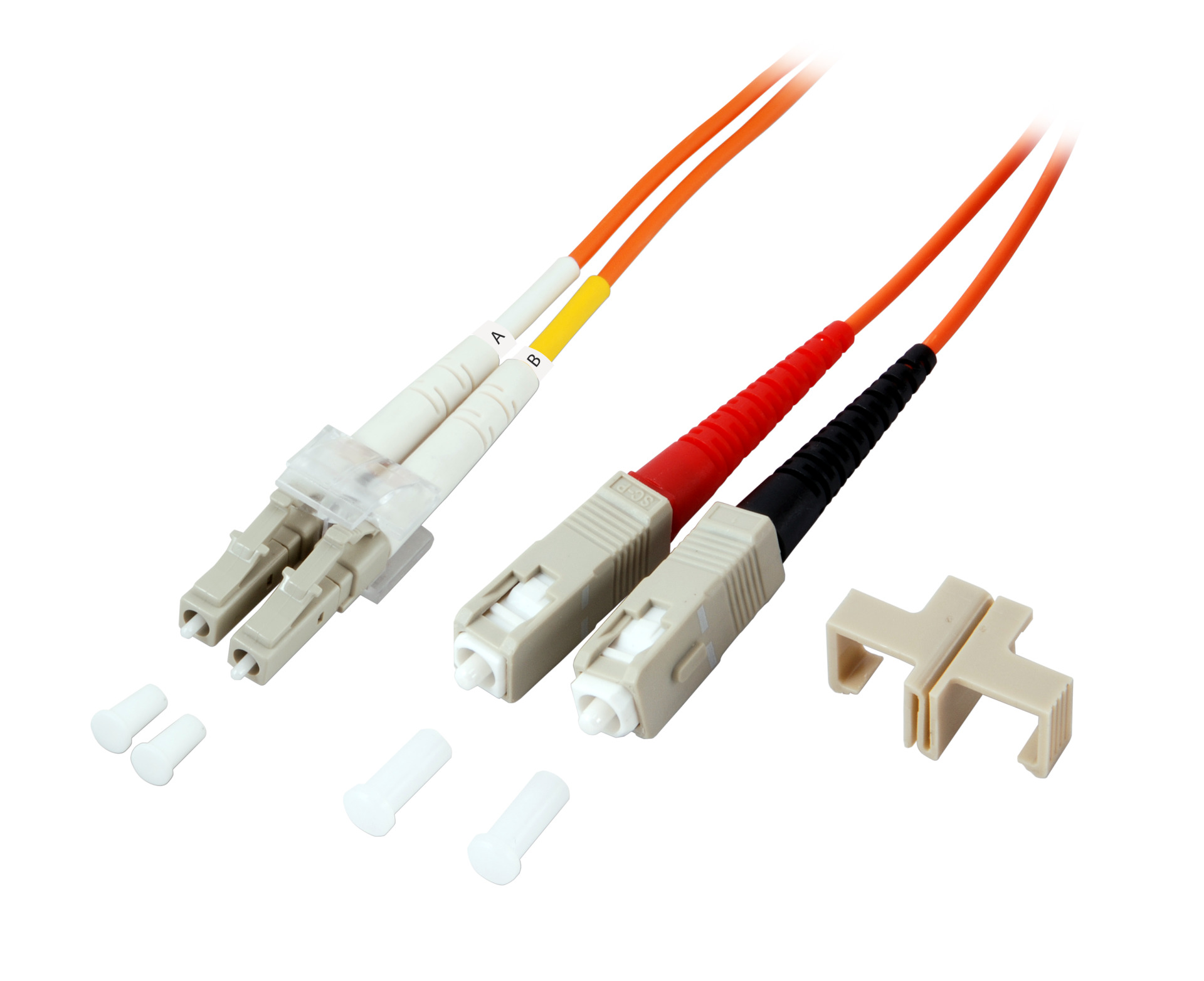

Duplex Jumper LC-SC 50/125µ, OM2
Duplex Jumper LC-SC 50/125µ, OM2, LSZH, orange, 2.0mm, 0,5m
Artikelnummer:
O0320.0,50
EAN Nr.:
4049759022532
Produktinformationen für Duplex Jumper LC-SC 50/125µ, OM2, LSZH, orange, 2.0mm, 0,5m
LWL Patchkabel sind definierte Komponenten einer international standardisierten strukturierten Verkabelung der ISO/IEC11801.
Historisch gewachsen sind in der strukturierten Verkabelung viele unterschiedliche Steckverbinder, wobei folgende noch relevant sind: LC, SC, E2000®, MPO/MTP
Ein LWL Patchkabel stellt dabei die kürzeste Verbindung zwischen einem passiven Verkabelungsport und einem aktiven Netzwerkport dar oder einer Punkt-zu-Punkt Verbindung zweier aktiven Netzwerkports.
Güteklassen lassen eine qualitative Unterscheidung der LWL Patchkabel in Abhängigkeit des Netzwerkdienstes zu
Gleichbedeutende Bezeichnungen für Patchkabel:
Rangierkabel, Adapterkabel, Anschlußkabel, Hybridkabel, Jumper, Verbindungsschnur
Merkmale von EFB LWL Patchkabel
Mit Aramidgarn verstärkte Zugentlastung
Halogenfreier und Flammwidriger Mantel nach IEC-60754-2, IEC-60332-1 und IEC-61034
EFB LWL Stecker erfüllen die min. Qualitätsklasse Grade B/2 nach IEC-61753-1 für Singlemode und Grade A/1 für Multimode nach IEC 61753-122-2 (UPC Schliff)
100% geprüft und mit Individuellen Messprotokoll
Historisch gewachsen sind in der strukturierten Verkabelung viele unterschiedliche Steckverbinder, wobei folgende noch relevant sind: LC, SC, E2000®, MPO/MTP
Ein LWL Patchkabel stellt dabei die kürzeste Verbindung zwischen einem passiven Verkabelungsport und einem aktiven Netzwerkport dar oder einer Punkt-zu-Punkt Verbindung zweier aktiven Netzwerkports.
Güteklassen lassen eine qualitative Unterscheidung der LWL Patchkabel in Abhängigkeit des Netzwerkdienstes zu
Gleichbedeutende Bezeichnungen für Patchkabel:
Rangierkabel, Adapterkabel, Anschlußkabel, Hybridkabel, Jumper, Verbindungsschnur
Merkmale von EFB LWL Patchkabel
Mit Aramidgarn verstärkte Zugentlastung
Halogenfreier und Flammwidriger Mantel nach IEC-60754-2, IEC-60332-1 und IEC-61034
EFB LWL Stecker erfüllen die min. Qualitätsklasse Grade B/2 nach IEC-61753-1 für Singlemode und Grade A/1 für Multimode nach IEC 61753-122-2 (UPC Schliff)
100% geprüft und mit Individuellen Messprotokoll
Technische Eigenschaften
| Steckverbindertyp Anschluss 1: | LC-Duplex |
|---|---|
| Steckverbindertyp Anschluss 2: | SC-Duplex |
| Kategorie: | OM2 |
| Mantel-Farbe: | orange |
| Anzahl der Fasern: | 2 |
| APC Ausführung: | Nein |
| Arbeitstemperatur: | -20 – 70 °C |
| Biegeoptimierte Faser: | OM2 nach IEC60793-2-10 type A1a.1 |
| Faserart: | Multimode 50/125 |
| Flammwidrig: | nach EN 50265-2-1 |
| Halogenfrei: | nach IEC60754-1 |
| Halogenfrei nach EN 50267-2-3: | Ja |
| Kabel Konform zu Standard: | IEC 60793-2 |
| Kabelaufbau: | Duplex |
| Kabeltyp: | I-V(ZN) H |
| Kabel Ø: | 2,0 mm |
| Knickschutztülle: | aufgesteckt |
| Lagertemperatur: | -20 – 85 °C |
| Mantelmaterial: | LSZH |
| Maximale Zugkraft: | 160 N |
| Minimaler Biegeradius (Dynamisch): | 20xOD |
| Minimaler Biegeradius (Statisch): | 10xOD |
| Qualitätsklasse Multimode: | A/1 nach IEC-61753-222-2 |
| Raucharm: | nach IEC61034-1 |
| Steckverbinderanschluss 1 Farbe: | beige |
| Steckverbinderanschluss 2 Farbe: | beige |
Varianten
| Art. Nr. | Bezeichnung | Länge | Längentoleranz | |
|---|---|---|---|---|
| O0320.0,50 | Duplex Jumper LC-SC 50/125µ, OM2, LSZH, orange, 2.0mm, 0,5m | 0,5 m | ±5 % | |
| O0320.1 | Duplex Jumper LC-SC 50/125µ, OM2, LSZH, orange, 2.0mm, 1m | 1,0 m | ±5 % | |
| O0320.2 | Duplex Jumper LC-SC 50/125µ, OM2, LSZH, orange, 2.0mm, 2m | 2,0 m | ±5 % | |
| O0320.3 | Duplex Jumper LC-SC 50/125µ, OM2, LSZH, orange, 2.0mm, 3m | 3,0 m | ±5 % | |
| O0320.5 | Duplex Jumper LC-SC 50/125µ, OM2, LSZH, orange, 2.0mm, 5m | 5,0 m | ±5 % | |
| O0320.7,5 | Duplex Jumper LC-SC 50/125µ, OM2, LSZH, orange, 2.0mm, 7,5m | 7,5 m | ±5 % | |
| O0320.10 | Duplex Jumper LC-SC 50/125µ, OM2, LSZH, orange, 2.0mm, 10m | 10,0 m | ±5 % | |
| O0320.15 | Duplex Jumper LC-SC 50/125µ, OM2, LSZH, orange, 2.0mm, 15m | 15,0 m | ±5 % | |
| O0320.20 | Duplex Jumper LC-SC 50/125µ, OM2, LSZH, orange, 2.0mm, 20m | 20,0 m | ±5 % | |
| O0320.25 | Duplex Jumper LC-SC 50/125µ, OM2, LSZH, orange, 2.0mm, 25m | 25,0 m | ±5 % | |
| O0320.30 | Duplex Jumper LC-SC 50/125µ, OM2, LSZH, orange, 2.0mm, 30m | 30,0 m | ±5 % | |
| O0320.35 | Duplex Jumper LC-SC 50/125µ, OM2, LSZH, orange, 2.0mm, 35m | 35,0 m | ±5 % | |
| O0320.40 | Duplex Jumper LC-SC 50/125µ, OM2, LSZH, orange, 2.0mm, 40m | 40,0 m | ±5 % | |
| O0320.45 | Duplex Jumper LC-SC 50/125µ, OM2, LSZH, orange, 2.0mm, 45m | 45,0 m | ±5 % | |
| O0320.50 | Duplex Jumper LC-SC 50/125µ, OM2, LSZH, orange, 2.0mm, 50m | 50,0 m | ±5 % |
