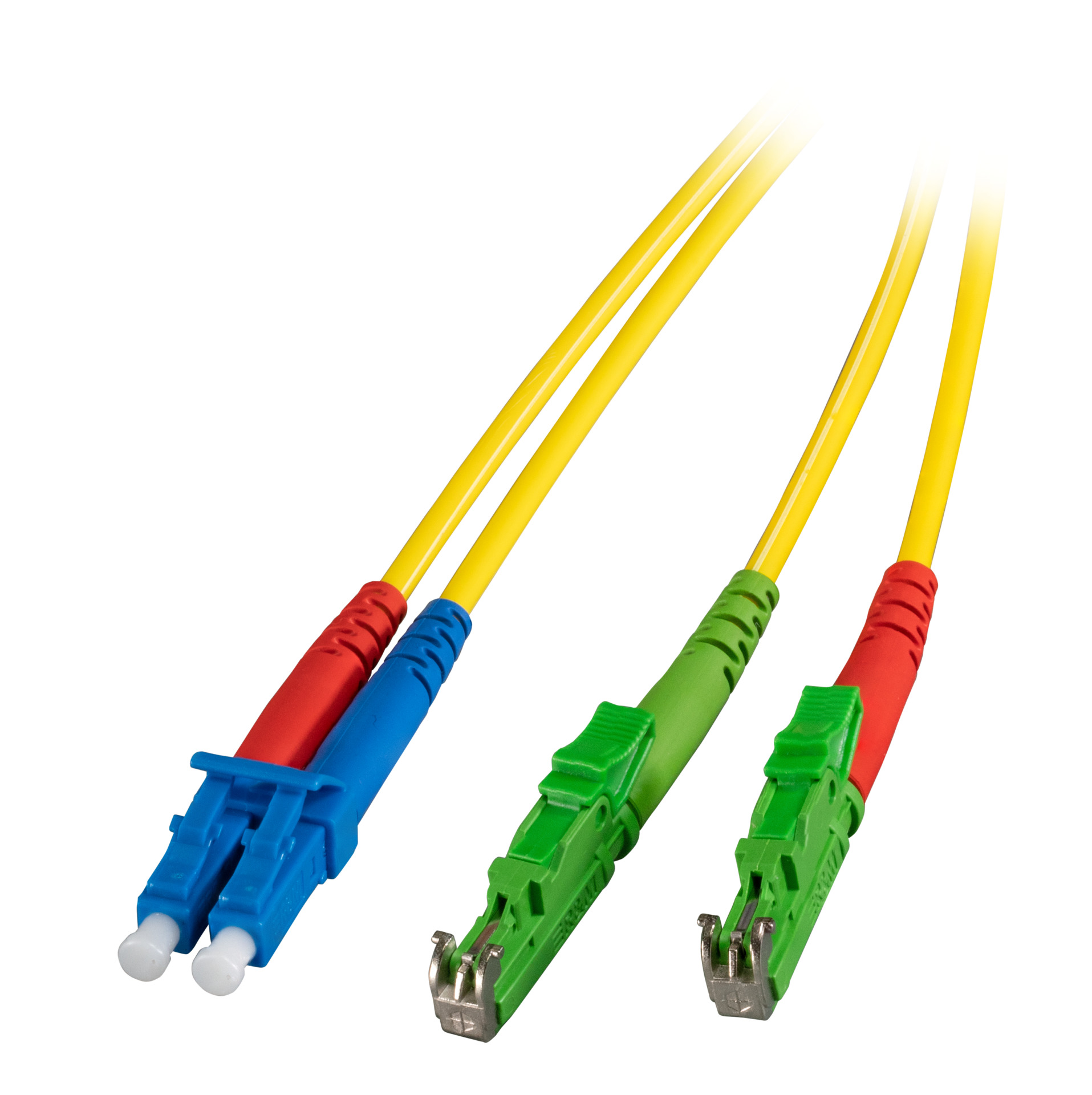

Duplex Patchkabel E2000®/APC-LC G657A 3,0mm Gelb 9/125µm
Duplex Patchkabel E2000®/APC-LC OS2 G657A1 15m 3mm gelb
Artikelnummer:
O0937.15
EAN Nr.:
4049759025892
Produktinformationen für Duplex Patchkabel E2000®/APC-LC OS2 G657A1 15m 3mm gelb
LWL Patchkabel sind definierte Komponenten einer international standardisierten strukturierten Verkabelung der ISO/IEC11801.
Historisch gewachsen sind in der strukturierten Verkabelung viele unterschiedliche Steckverbinder, wobei folgende noch relevant sind: LC, SC, E2000®, MPO/MTP
Ein LWL Patchkabel stellt dabei die kürzeste Verbindung zwischen einem passiven Verkabelungsport und einem aktiven Netzwerkport dar oder einer Punkt-zu-Punkt Verbindung zweier aktiven Netzwerkports.
Güteklassen lassen eine qualitative Unterscheidung der LWL Patchkabel in Abhängigkeit des Netzwerkdienstes zu
Gleichbedeutende Bezeichnungen für Patchkabel:
Rangierkabel, Adapterkabel, Anschlußkabel, Hybridkabel, Jumper, Verbindungsschnur
Merkmale von EFB LWL Patchkabel
Mit Aramidgarn verstärkte Zugentlastung
Halogenfreier und Flammwidriger Mantel nach IEC-60754-2, IEC-60332-1 und IEC-61034
Historisch gewachsen sind in der strukturierten Verkabelung viele unterschiedliche Steckverbinder, wobei folgende noch relevant sind: LC, SC, E2000®, MPO/MTP
Ein LWL Patchkabel stellt dabei die kürzeste Verbindung zwischen einem passiven Verkabelungsport und einem aktiven Netzwerkport dar oder einer Punkt-zu-Punkt Verbindung zweier aktiven Netzwerkports.
Güteklassen lassen eine qualitative Unterscheidung der LWL Patchkabel in Abhängigkeit des Netzwerkdienstes zu
Gleichbedeutende Bezeichnungen für Patchkabel:
Rangierkabel, Adapterkabel, Anschlußkabel, Hybridkabel, Jumper, Verbindungsschnur
Merkmale von EFB LWL Patchkabel
Mit Aramidgarn verstärkte Zugentlastung
Halogenfreier und Flammwidriger Mantel nach IEC-60754-2, IEC-60332-1 und IEC-61034
Technische Eigenschaften
| Steckverbindertyp Anschluss 1: | E2000® |
|---|---|
| Steckverbindertyp Anschluss 2: | LC-Duplex |
| Kategorie: | G657A1 gemäß ITU-T G.657 |
| Mantel-Farbe: | gelb |
| Anzahl der Fasern: | 2 |
| APC Ausführung: | Ja |
| APC Ausführung Stecker 1: | 8° |
| Arbeitstemperatur: | -20 – 70 °C |
| Faserart: | Singlemode 9/125 |
| Flammwidrig: | nach EN 50265-2-1 |
| Halogenfrei: | nach IEC60754-1 |
| Halogenfrei nach EN 50267-2-3: | Ja |
| Kabel Konform zu Standard: | IEC 60793-2 |
| Kabelaufbau: | Duplex |
| Kabeltyp: | I-V(ZN) H |
| Kabel Ø: | 3,0 mm |
| Knickschutztülle: | aufgesteckt |
| Lagertemperatur: | -20 – 85 °C |
| Mantelmaterial: | LSZH |
| Maximale Zugkraft: | 160 N |
| Minimaler Biegeradius (Dynamisch): | 20xOD |
| Minimaler Biegeradius (Statisch): | 10xOD |
| Qualitätsklasse Singlemode: | B/2 nach IEC 61753-1 |
| Raucharm: | nach IEC61034-1 |
| Steckverbinderanschluss 1 Farbe: | grün |
| Steckverbinderanschluss 2 Farbe: | blau |
| Verkabelungsstandard: |
EN-50173-1 ISO/IEC 11801 |
Varianten
| Art. Nr. | Bezeichnung | Außendurchmesser Mantel der Einzelfaser | Länge | Längentoleranz | |
|---|---|---|---|---|---|
| O0937.0,5 | Duplex Patchkabel E2000®/APC-LC OS2 G657A1 0,5m 3mm gelb | 3,0 mm | 0,5 m | ±5 % | |
| O0937.1 | Duplex Patchkabel E2000®/APC-LC OS2 G657A1 1m 3mm gelb | 3,0 mm | 1,0 m | ±5 % | |
| O0937.2 | Duplex Patchkabel E2000®/APC-LC OS2 G657A1 2m 3mm gelb | 3,0 mm | 2,0 m | ±5 % | |
| O0937.3 | Duplex Patchkabel E2000®/APC-LC OS2 G657A1 3m 3mm gelb | 3,0 mm | 3,0 m | ±5 % | |
| O0937.5 | Duplex Patchkabel E2000®/APC-LC OS2 G657A1 5m 3mm gelb | 3,0 mm | 5,0 m | ±5 % | |
| O0937.7,5 | Duplex Patchkabel E2000®/APC-LC OS2 G657A1 7,5m 3mm gelb | 3,0 mm | 7,5 m | ±5 % | |
| O0937.10 | Duplex Patchkabel E2000®/APC-LC OS2 G657A1 10m 3mm gelb | 3,0 mm | 10,0 m | ±5 % | |
| O0937.15 | Duplex Patchkabel E2000®/APC-LC OS2 G657A1 15m 3mm gelb | 3,0 mm | 15,0 m | ±5 % | |
| O0937.20 | Duplex Patchkabel E2000®/APC-LC OS2 G657A1 20m 3mm gelb | 3,0 mm | 20,0 m | ±5 % | |
| O0937.25 | Duplex Patchkabel E2000®/APC-LC OS2 G657A1 25m 3mm gelb | 3,0 mm | 25,0 m | ±5 % | |
| O0937.30 | Duplex Patchkabel E2000®/APC-LC OS2 G657A1 30m 3mm gelb | 3,0 mm | 30,0 m | ±5 % |
