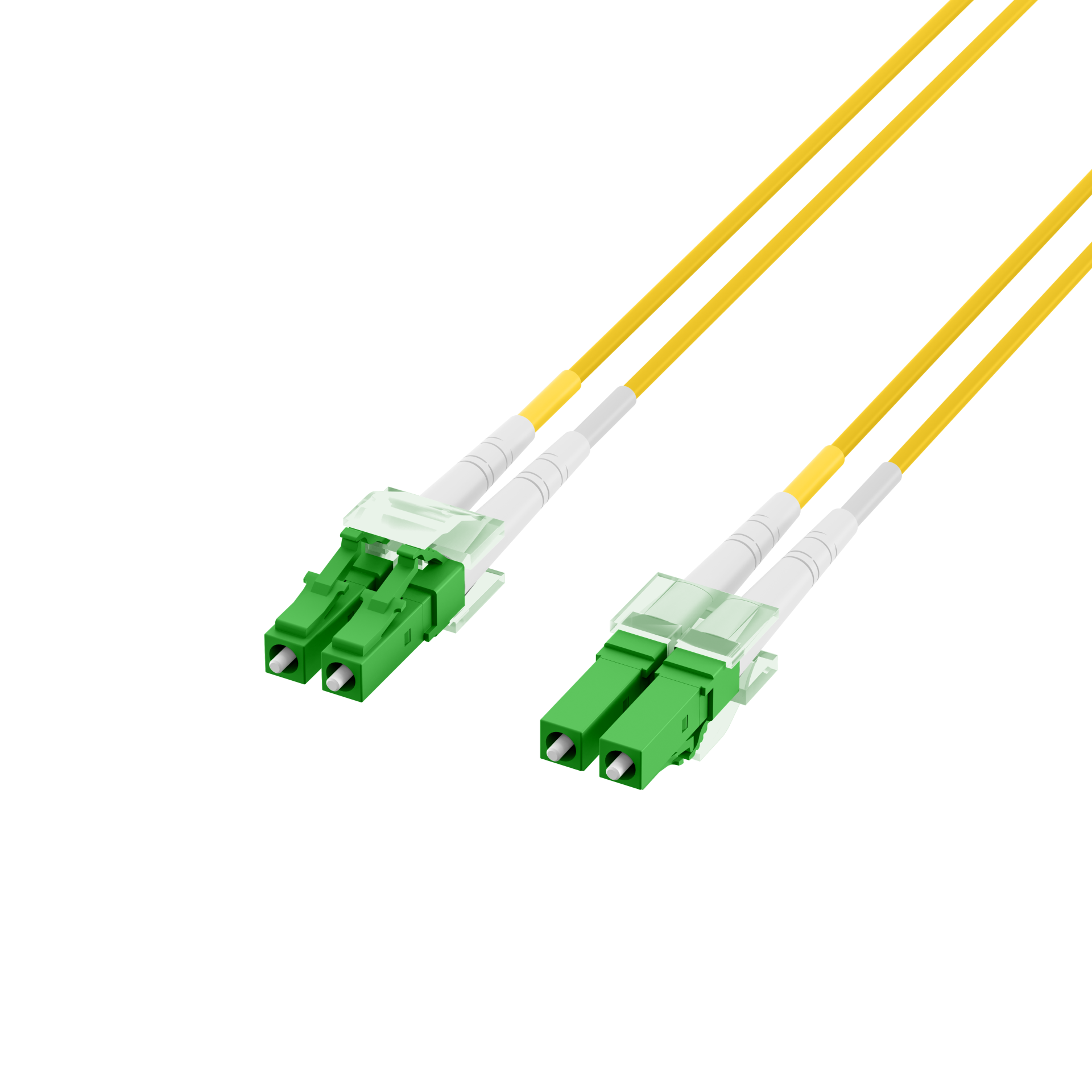

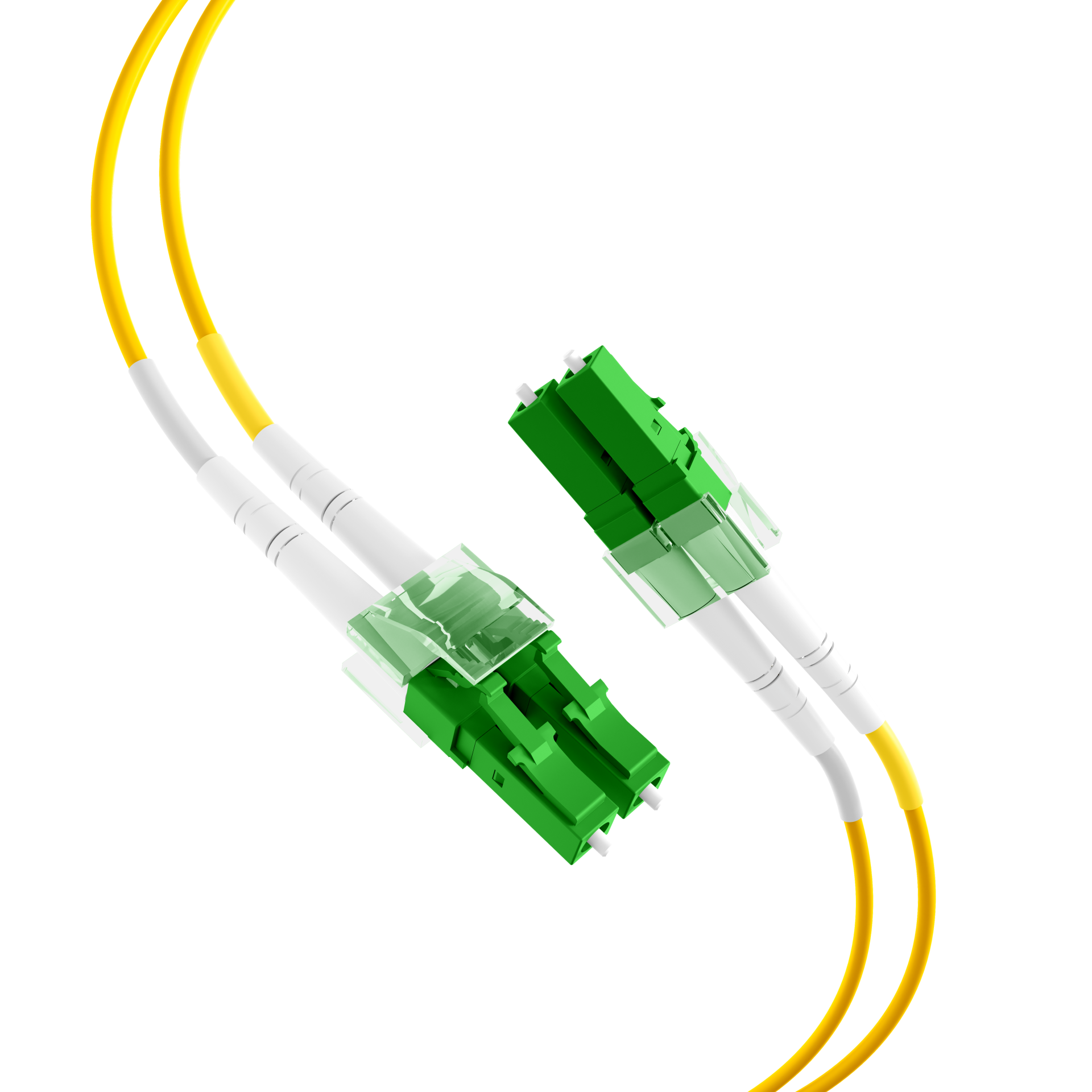

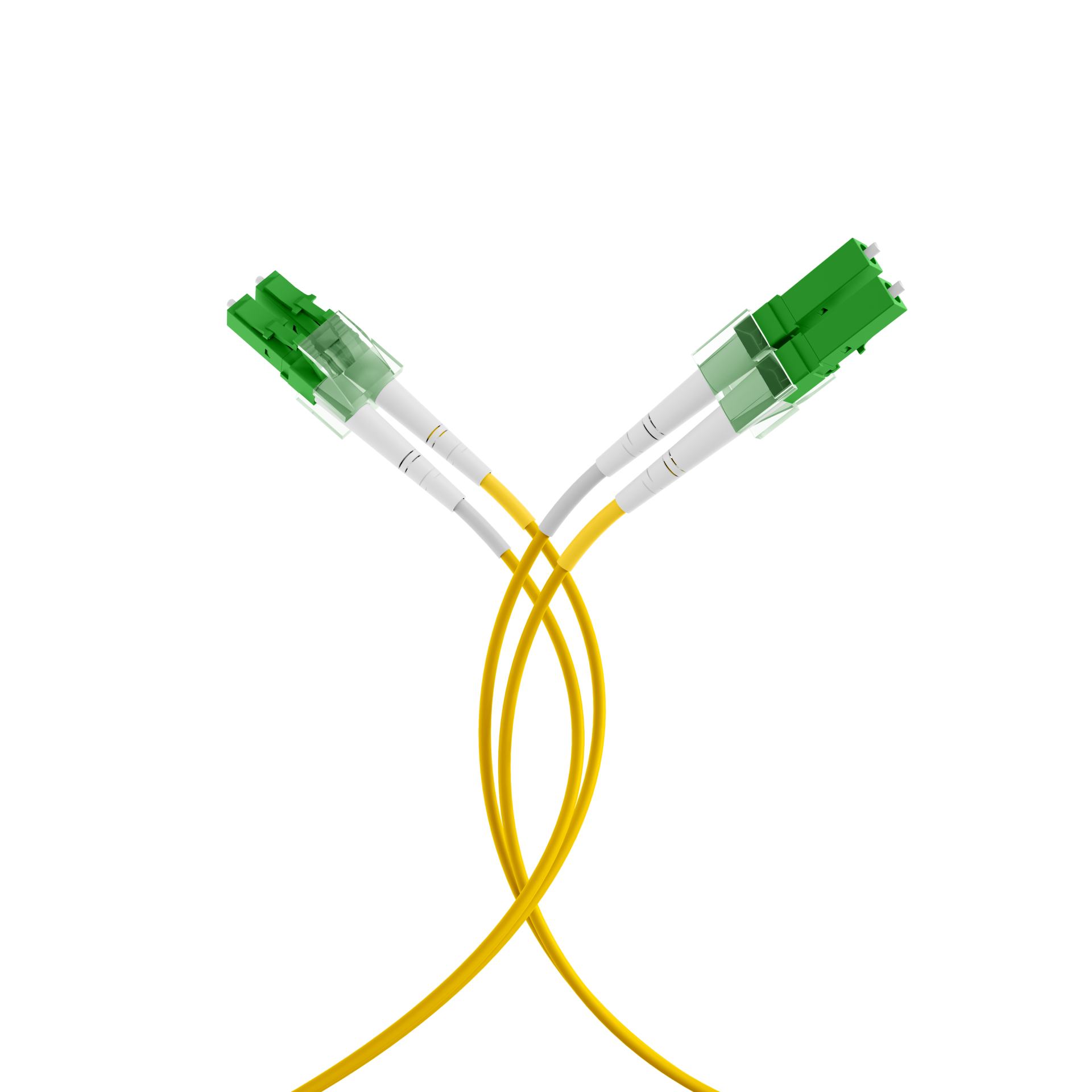

Duplex Patchkabel LC/APC-LC/APC 9/125µ, OS2
Duplex Patchkabel LC/APC-LC/APC OS2 G652D 3m LSZH 2mm gelb
Artikelnummer:
O0381.3
EAN Nr.:
4049759056292
Produktinformationen für Duplex Patchkabel LC/APC-LC/APC OS2 G652D 3m LSZH 2mm gelb
LWL Patchkabel sind definierte Komponenten einer international standardisierten strukturierten Verkabelung der ISO/IEC11801.
Historisch gewachsen sind in der strukturierten Verkabelung viele unterschiedliche Steckverbinder, wobei folgende noch relevant sind: LC, SC, E2000®, MPO/MTP
Ein LWL Patchkabel stellt dabei die kürzeste Verbindung zwischen einem passiven Verkabelungsport und einem aktiven Netzwerkport dar oder einer Punkt-zu-Punkt Verbindung zweier aktiven Netzwerkports.
Güteklassen lassen eine qualitative Unterscheidung der LWL Patchkabel in Abhängigkeit des Netzwerkdienstes zu
Gleichbedeutende Bezeichnungen für Patchkabel:
Rangierkabel, Adapterkabel, Anschlußkabel, Hybridkabel, Jumper, Verbindungsschnur
Merkmale von EFB LWL Patchkabel
Mit Aramidgarn verstärkte Zugentlastung
Halogenfreier und Flammwidriger Mantel nach IEC-60754-2, IEC-60332-1 und IEC-61034
EFB LWL Stecker erfüllen die min. Qualitätsklasse Grade B/2 nach IEC-61753-1 für Singlemode und Grade A/1 für Multimode nach IEC 61753-122-2 (UPC Schliff)
100% geprüft und mit Individuellen Messprotokoll
Historisch gewachsen sind in der strukturierten Verkabelung viele unterschiedliche Steckverbinder, wobei folgende noch relevant sind: LC, SC, E2000®, MPO/MTP
Ein LWL Patchkabel stellt dabei die kürzeste Verbindung zwischen einem passiven Verkabelungsport und einem aktiven Netzwerkport dar oder einer Punkt-zu-Punkt Verbindung zweier aktiven Netzwerkports.
Güteklassen lassen eine qualitative Unterscheidung der LWL Patchkabel in Abhängigkeit des Netzwerkdienstes zu
Gleichbedeutende Bezeichnungen für Patchkabel:
Rangierkabel, Adapterkabel, Anschlußkabel, Hybridkabel, Jumper, Verbindungsschnur
Merkmale von EFB LWL Patchkabel
Mit Aramidgarn verstärkte Zugentlastung
Halogenfreier und Flammwidriger Mantel nach IEC-60754-2, IEC-60332-1 und IEC-61034
EFB LWL Stecker erfüllen die min. Qualitätsklasse Grade B/2 nach IEC-61753-1 für Singlemode und Grade A/1 für Multimode nach IEC 61753-122-2 (UPC Schliff)
100% geprüft und mit Individuellen Messprotokoll
Technische Eigenschaften
| Steckverbindertyp Anschluss 1: | LC-Duplex |
|---|---|
| Steckverbindertyp Anschluss 2: | LC-Duplex |
| Kategorie: | OS2 gemäß ITU-T G.652.D |
| Mantel-Farbe: | gelb |
| Anzahl der Fasern: | 2 |
| APC Ausführung: | Ja |
| APC Ausführung Stecker 1: | 8° |
| APC Ausführung Stecker 2: | 8° |
| Arbeitstemperatur: | -20 – 70 °C |
| Biegeoptimierte Faser: | nein |
| Einfügedämpfung 1310nm: | < 0,3 dB |
| Faserart: | Singlemode 9/125 |
| Flammwidrig: | nach EN 50265-2-1 |
| Halogenfrei: | nach IEC60754-1 |
| Halogenfrei nach EN 50267-2-3: | Ja |
| Kabel Konform zu Standard: | IEC 60793-2 |
| Kabelaufbau: | Duplex |
| Kabeltyp: | I-V(ZN) H |
| Kabel Ø: | 2,0 mm |
| Knickschutztülle: | aufgesteckt |
| Lagertemperatur: | -20 – 85 °C |
| Mantelmaterial: | LSZH |
| Maximale Zugkraft: | 160 N |
| Minimaler Biegeradius (Dynamisch): | 20xOD |
| Minimaler Biegeradius (Statisch): | 10xOD |
| Qualitätsklasse Singlemode: | B/2 nach IEC 61753-1 |
| Raucharm: | nach IEC61034-1 |
| Stecker Konform zu Standard: | IEC 61754-20 |
| Steckverbinderanschluss 1 Farbe: | grün |
| Steckverbinderanschluss 2 Farbe: | grün |
Varianten
| Art. Nr. | Bezeichnung | Länge | Längentoleranz | |
|---|---|---|---|---|
| O0381.0,5 | Duplex Patchkabel LC/APC-LC/APC OS2 G652D 0,5m LSZH 2mm gelb | 0,5 m | ±5 % | |
| O0381.1 | Duplex Patchkabel LC/APC-LC/APC OS2 G652D 1m LSZH 2mm gelb | 1,0 m | ±5 % | |
| O0381.2 | Duplex Patchkabel LC/APC-LC/APC OS2 G652D 2m LSZH 2mm gelb | 2,0 m | ±5 % | |
| O0381.3 | Duplex Patchkabel LC/APC-LC/APC OS2 G652D 3m LSZH 2mm gelb | 3,0 m | ±5 % | |
| O0381.5 | Duplex Patchkabel LC/APC-LC/APC OS2 G652D 5m LSZH 2mm gelb | 5,0 m | ±5 % | |
| O0381.7,5 | Duplex Patchkabel LC/APC-LC/APC OS2 G652D 7,5m LSZH 2mm gelb | 7,5 m | ±5 % | |
| O0381.10 | Duplex Patchkabel LC/APC-LC/APC OS2 G652D 10m LSZH 2mm gelb | 10,0 m | ±5 % | |
| O0381.15 | Duplex Patchkabel LC/APC-LC/APC OS2 G652D 15m LSZH 2mm gelb | 15,0 m | ±5 % | |
| O0381.20 | Duplex Patchkabel LC/APC-LC/APC OS2 G652D 20m LSZH 2mm gelb | 20,0 m | ±5 % | |
| O0381.25 | Duplex Patchkabel LC/APC-LC/APC OS2 G652D 25m LSZH 2mm gelb | 25,0 m | ±5 % | |
| O0381.30 | Duplex Patchkabel LC/APC-LC/APC OS2 G652D 30m LSZH 2mm gelb | 30,0 m | ±5 % | |
| O0381.35 | Duplex Patchkabel LC/APC-LC/APC OS2 G652D 35m LSZH 2mm gelb | 35,0 m | ±5 % | |
| O0381.40 | Duplex Patchkabel LC/APC-LC/APC OS2 G652D 40m LSZH 2mm gelb | 40,0 m | ±5 % | |
| O0381.45 | Duplex Patchkabel LC/APC-LC/APC OS2 G652D 45m LSZH 2mm gelb | 45,0 m | ±5 % | |
| O0381.50 | Duplex Patchkabel LC/APC-LC/APC OS2 G652D 50m LSZH 2mm gelb | 50,0 m | ±5 % |
