Duplex Patchkabel SC-ST, 50/125µ, OM2

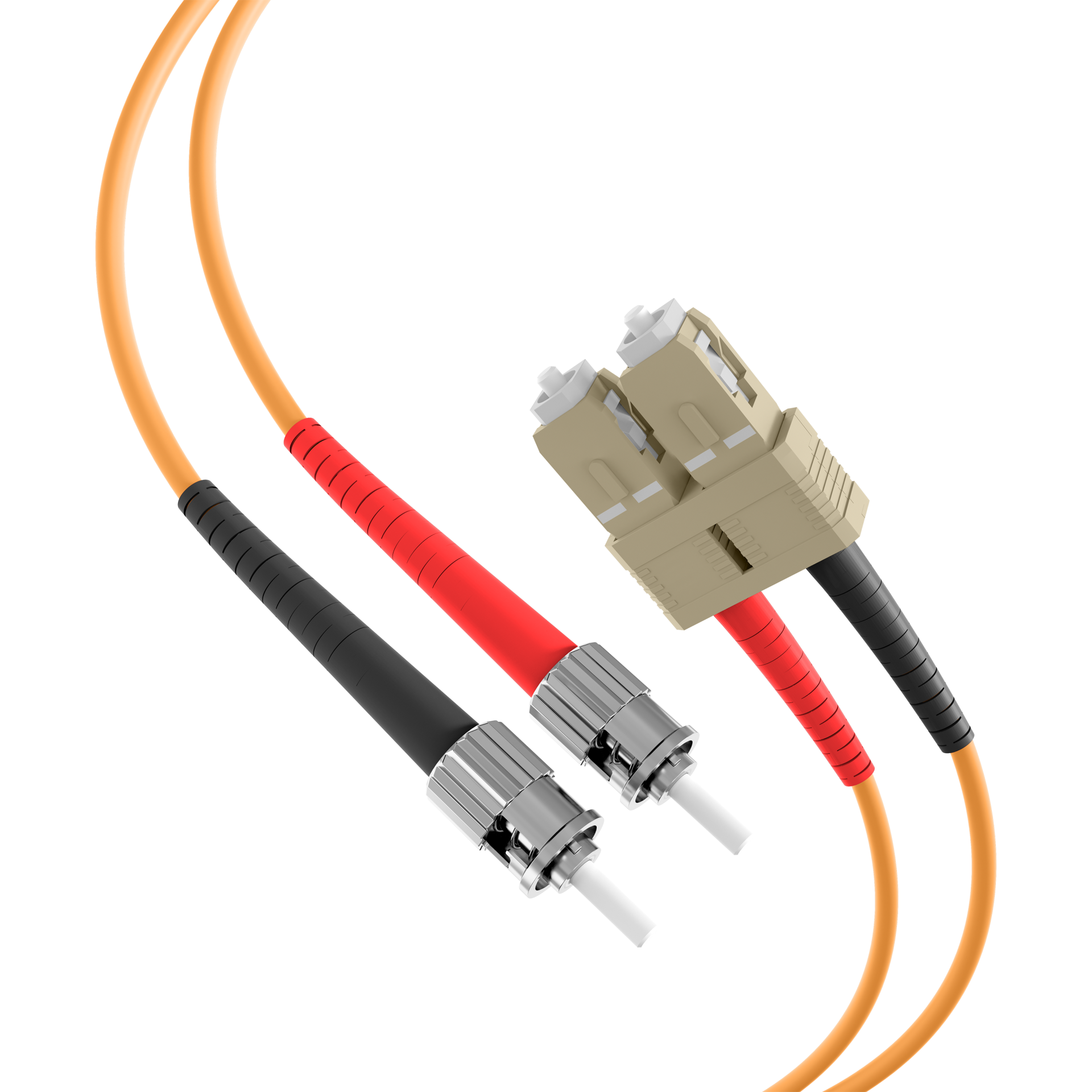

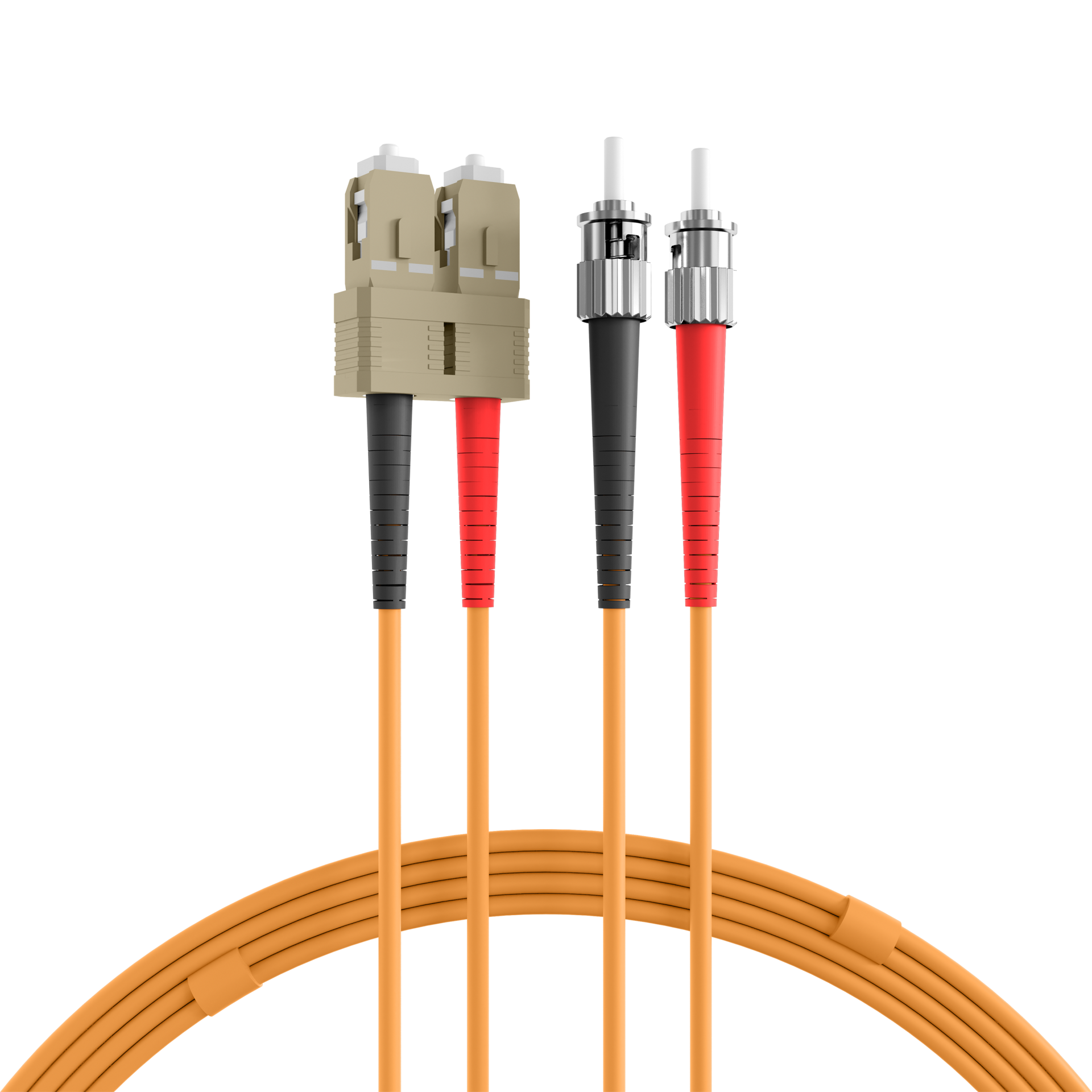

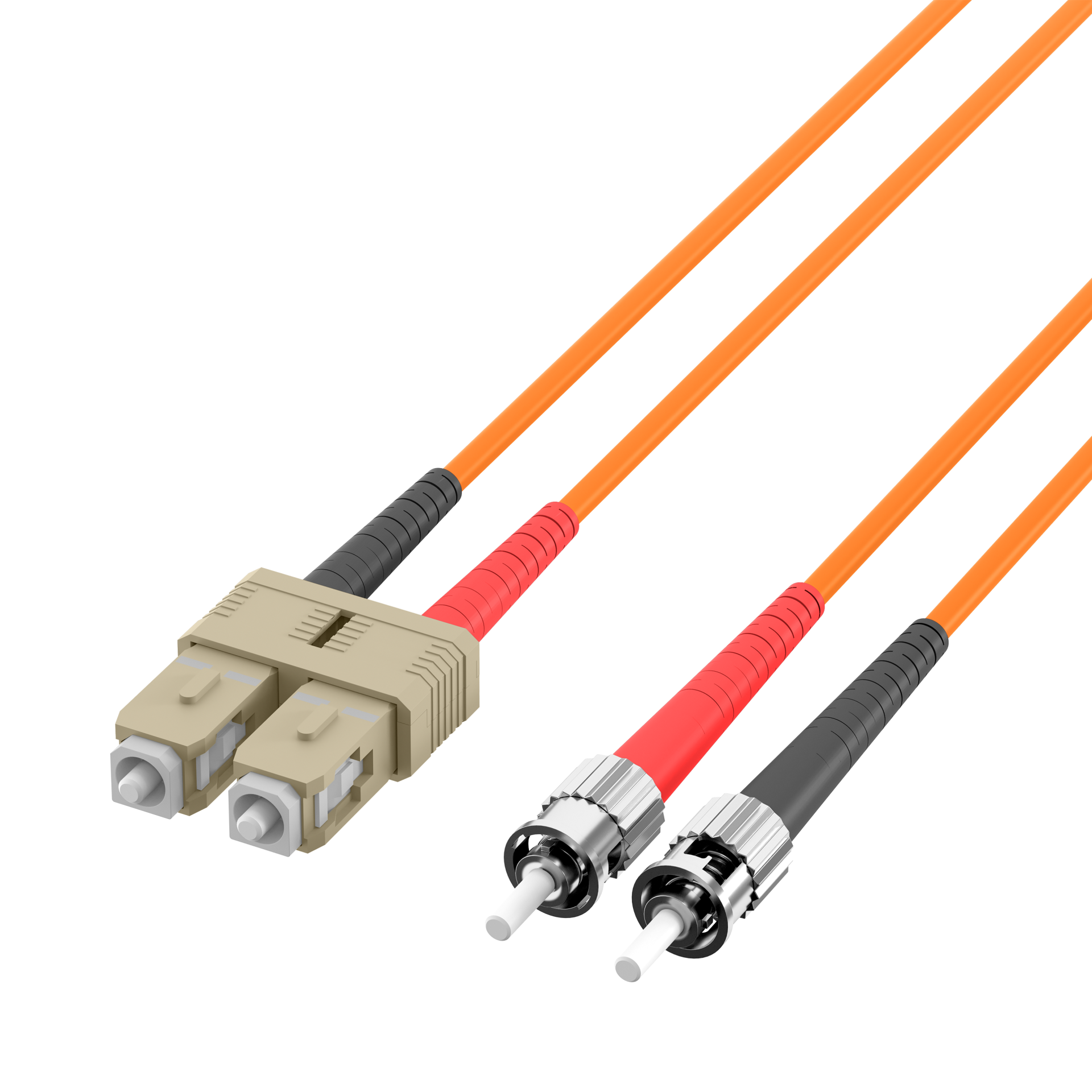

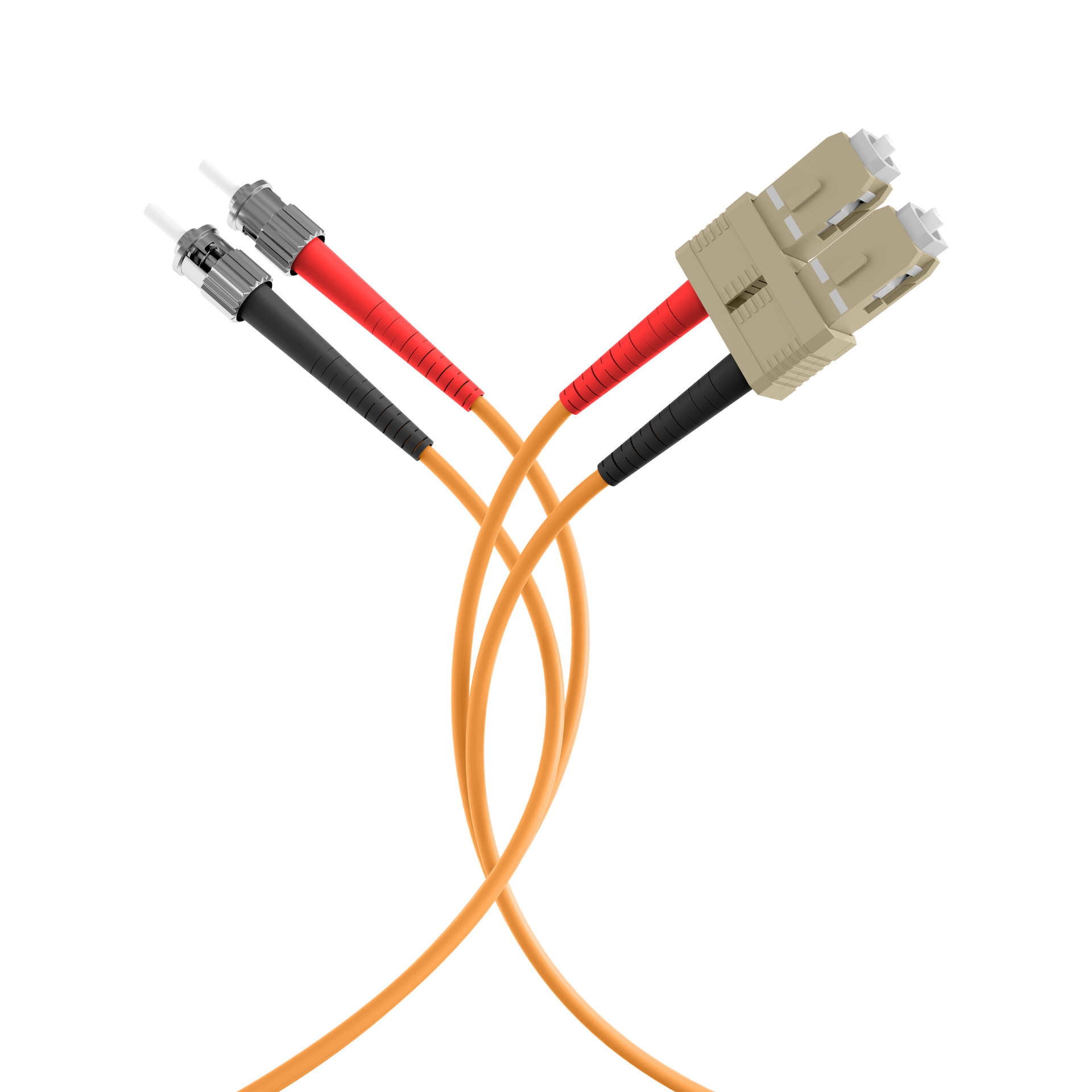

Duplex Patchkabel SC-ST OM2 0,5m LSZH 3mm orange
Artikelnummer:
O6353.0,5
EAN Nr.:
4049759026981
Produktinformationen für Duplex Patchkabel SC-ST OM2 0,5m LSZH 3mm orange
LWL Patchkabel sind definierte Komponenten einer international standardisierten strukturierten Verkabelung der ISO/IEC11801.
Historisch gewachsen sind in der strukturierten Verkabelung viele unterschiedliche Steckverbinder, wobei folgende noch relevant sind: LC, SC, E2000®, MPO/MTP
Ein LWL Patchkabel stellt dabei die kürzeste Verbindung zwischen einem passiven Verkabelungsport und einem aktiven Netzwerkport dar oder einer Punkt-zu-Punkt Verbindung zweier aktiven Netzwerkports.
Güteklassen lassen eine qualitative Unterscheidung der LWL Patchkabel in Abhängigkeit des Netzwerkdienstes zu
Gleichbedeutende Bezeichnungen für Patchkabel:
Rangierkabel, Adapterkabel, Anschlußkabel, Hybridkabel, Jumper, Verbindungsschnur
Merkmale von EFB LWL Patchkabel
Mit Aramidgarn verstärkte Zugentlastung
Halogenfreier und Flammwidriger Mantel nach IEC-60754-2, IEC-60332-1 und IEC-61034
EFB LWL Stecker erfüllen die min. Qualitätsklasse Grade B/2 nach IEC-61753-1 für Singlemode und Grade A/1 für Multimode nach IEC 61753-122-2 (UPC Schliff)
100% geprüft und mit Individuellen Messprotokoll
Historisch gewachsen sind in der strukturierten Verkabelung viele unterschiedliche Steckverbinder, wobei folgende noch relevant sind: LC, SC, E2000®, MPO/MTP
Ein LWL Patchkabel stellt dabei die kürzeste Verbindung zwischen einem passiven Verkabelungsport und einem aktiven Netzwerkport dar oder einer Punkt-zu-Punkt Verbindung zweier aktiven Netzwerkports.
Güteklassen lassen eine qualitative Unterscheidung der LWL Patchkabel in Abhängigkeit des Netzwerkdienstes zu
Gleichbedeutende Bezeichnungen für Patchkabel:
Rangierkabel, Adapterkabel, Anschlußkabel, Hybridkabel, Jumper, Verbindungsschnur
Merkmale von EFB LWL Patchkabel
Mit Aramidgarn verstärkte Zugentlastung
Halogenfreier und Flammwidriger Mantel nach IEC-60754-2, IEC-60332-1 und IEC-61034
EFB LWL Stecker erfüllen die min. Qualitätsklasse Grade B/2 nach IEC-61753-1 für Singlemode und Grade A/1 für Multimode nach IEC 61753-122-2 (UPC Schliff)
100% geprüft und mit Individuellen Messprotokoll
Technische Eigenschaften
| Steckverbindertyp Anschluss 1: | SC-Duplex |
|---|---|
| Steckverbindertyp Anschluss 2: | ST |
| Kategorie: | OM2 |
| Mantel-Farbe: | orange |
| Anzahl der Fasern: | 2 |
| APC Ausführung: | Nein |
| Arbeitstemperatur: | -20 – 70 °C |
| Biegeoptimierte Faser: | OM2 nach IEC60793-2-10 type A1a.1 |
| Faserart: | Multimode 50/125 |
| Flammwidrig: | nach EN 50265-2-1 |
| Halogenfrei: | nach IEC60754-1 |
| Halogenfrei nach EN 50267-2-3: | Ja |
| Kabel Konform zu Standard: | IEC 60793-2 |
| Kabelaufbau: | Duplex |
| Kabeltyp: | I-V(ZN) H |
| Kabel Ø: | 3,0 mm |
| Knickschutztülle: | aufgesteckt |
| Lagertemperatur: | -20 – 85 °C |
| Mantelmaterial: | LSZH |
| Maximale Zugkraft: | 160 N |
| Minimaler Biegeradius (Dynamisch): | 20xOD |
| Minimaler Biegeradius (Statisch): | 10xOD |
| Qualitätsklasse Multimode: | A/1 nach IEC-61753-222-2 |
| Raucharm: | nach IEC61034-1 |
| Steckverbinderanschluss 1 Farbe: | beige |
Varianten
| Art. Nr. | Bezeichnung | Länge | Längentoleranz | |
|---|---|---|---|---|
| O6353.0,5 | Duplex Patchkabel SC-ST OM2 0,5m LSZH 3mm orange | 0,5 m | ±5 % | |
| O6353.1 | Duplex Patchkabel SC-ST OM2 1m LSZH 3mm orange | 1,0 m | ±5 % | |
| O6353.2 | Duplex Patchkabel SC-ST OM2 2m LSZH 3mm orange | 2,0 m | ±5 % | |
| O6353.3 | Duplex Patchkabel SC-ST OM2 3m LSZH 3mm orange | 3,0 m | ±5 % | |
| O6353.5 | Duplex Patchkabel SC-ST OM2 5m LSZH 3mm orange | 5,0 m | ±5 % | |
| O6353.7,5 | Duplex Patchkabel SC-ST OM2 7,5m LSZH 3mm orange | 7,5 m | ±5 % | |
| O6353.10 | Duplex Patchkabel SC-ST OM2 10m LSZH 3mm orange | 10,0 m | ±5 % | |
| O6353.15 | Duplex Patchkabel SC-ST OM2 15m LSZH 3mm orange | 15,0 m | ±5 % | |
| O6353.20 | Duplex Patchkabel SC-ST OM2 20m LSZH 3mm orange | 20,0 m | ±5 % | |
| O6353.25 | Duplex Patchkabel SC-ST OM2 25m LSZH 3mm orange | 25,0 m | ±5 % | |
| O6353.30 | Duplex Patchkabel SC-ST OM2 30m LSZH 3mm orange | 30,0 m | ±5 % | |
| O6353.35 | Duplex Patchkabel SC-ST OM2 35m LSZH 3mm orange | 35,0 m | ±5 % | |
| O6353.40 | Duplex Patchkabel SC-ST OM2 40m LSZH 3mm orange | 40,0 m | ±5 % | |
| O6353.45 | Duplex Patchkabel SC-ST OM2 45m LSZH 3mm orange | 45,0 m | ±5 % | |
| O6353.50 | Duplex Patchkabel SC-ST OM2 50m LSZH 3mm orange | 50,0 m | ±5 % |
