INFRALAN® Verlegekabel U/UTP Cat.6A 500MHz
![](https://www.efb-elektronik.de/media/0c/93/f1/1652202153/Cat.6A.jpg)
![](https://www.efb-elektronik.de/media/15/2f/4e/1652202153/500MHz_Frequenz.jpg)
![](https://www.efb-elektronik.de/media/96/63/86/1661337961/B2ca_Brandschutz.jpg)
INFRALAN® Cat.6A 500 AWG23, U/UTP 4P CPR B2ca RAL5015 blau, 500m
Artikelnummer:
99965.500-CPR
EAN Nr.:
4049759227258

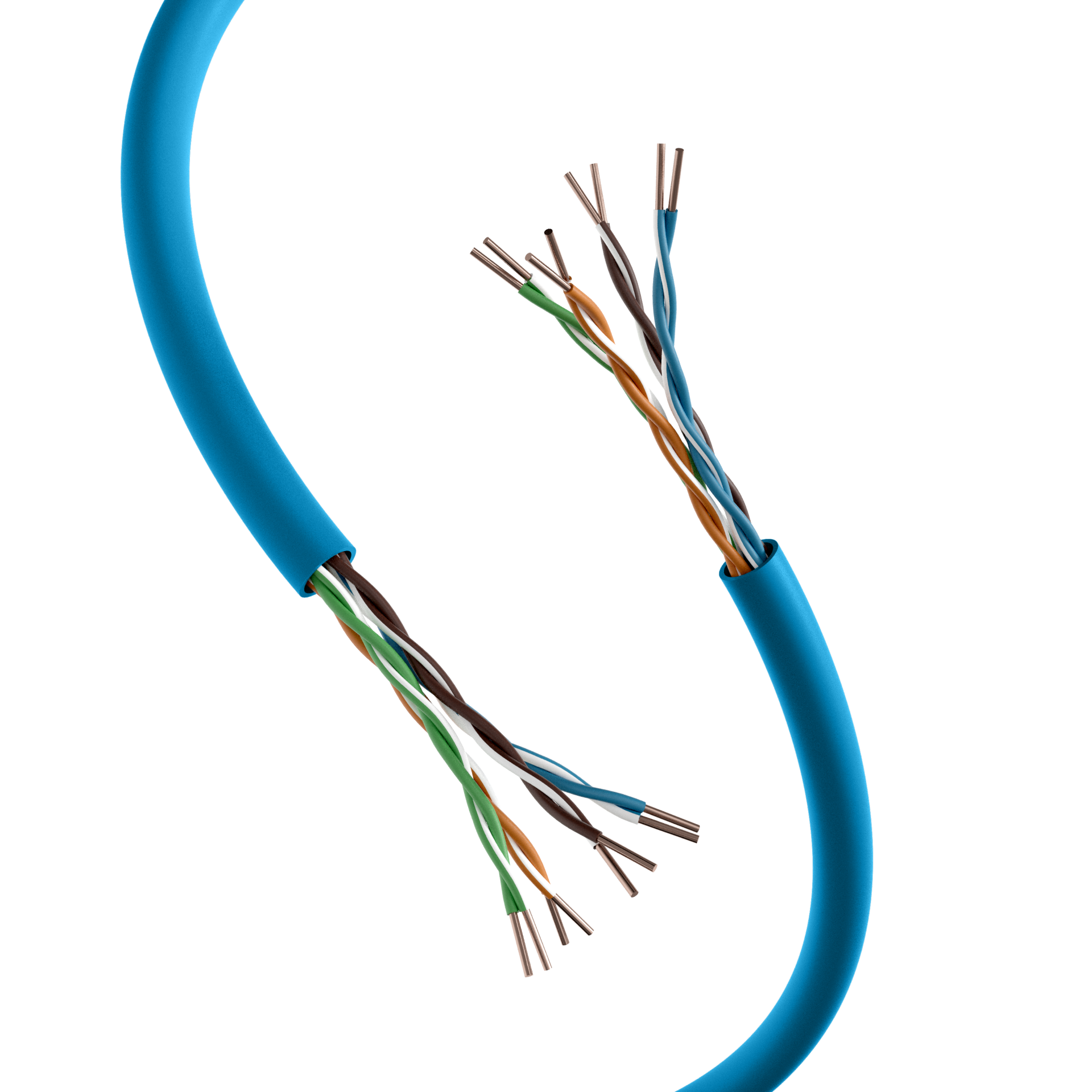

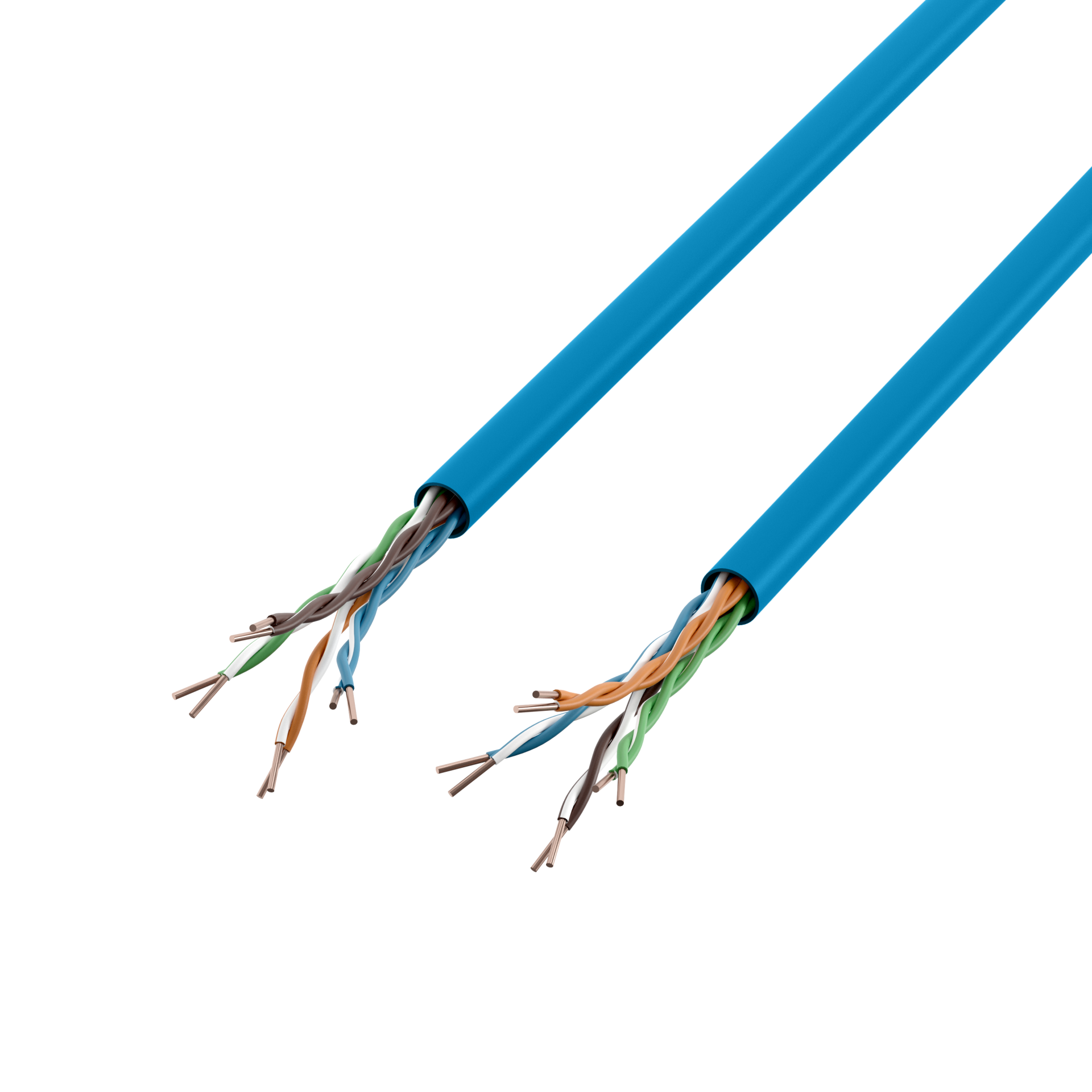

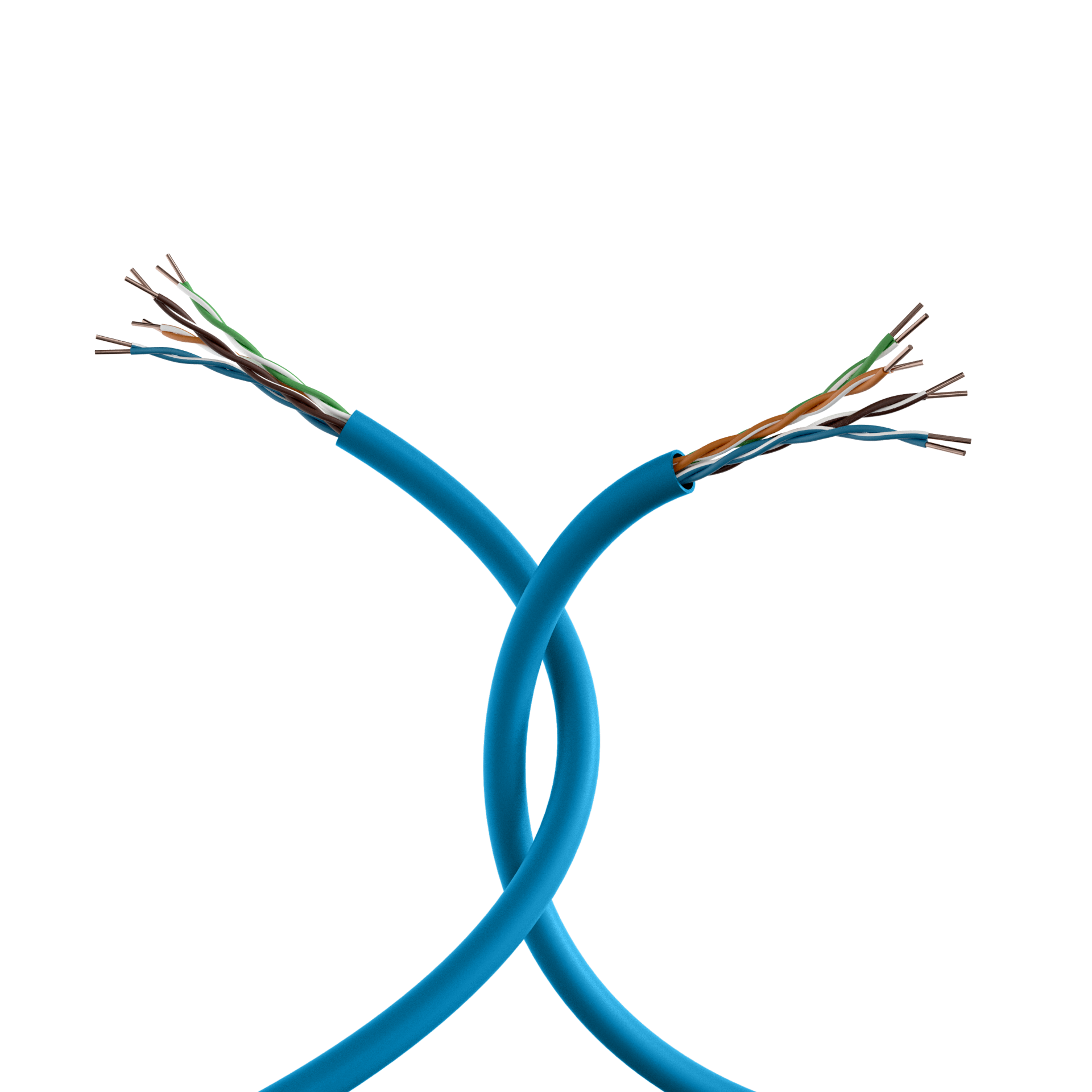

Produktinformationen für INFRALAN® Cat.6A 500 AWG23, U/UTP 4P CPR B2ca RAL5015 blau, 500m
Das INFRALAN® U/UTP Cat.6A Verlegekabel ist für Übertragungen bis 500MHz konstruiert und erfüllt die Cat.6A. Mit diesem Kabel sind Übertragungsraten von bis zu 10Gbit Ethernet möglich. Durch den geringen Außendurchmesser von nur 6,6 mm ist das Kabel auch für Durchführungen in schmalen Kabelrohren geeignet. Durch den B2ca Standard nach Bauproduktenverordnung und seinem Kabelaufbau von 4x2xAWG23/1, kann das Kabel in allen Bereichen der Installation in Gebäuden verwendet werden.
Einsatzgebiete:
Primär (Campus)
Sekundär (Riser)
Tertiär (Horizontal)
Einsatzgebiete:
Primär (Campus)
Sekundär (Riser)
Tertiär (Horizontal)
Technische Eigenschaften
Kategorie: | 6A (IEC) |
---|---|
AWG-Querschnitt: | 23/1 |
Ader-Isolation: | Foam-Skin-PE |
Ader-Kennzeichnung: | Farbe |
Biegeradius (dynamisch): | 65 mm |
Biegeradius (statisch): | 65 mm |
Direktive/Verordnung: |
REACH 1907/2006/EC RoHS 2011/65/UE |
Euroklasse: | B2ca |
Flammwidrig: |
nach IEC/EN 60332-1-2 nach IEC/EN 60332-3-24 |
Halogenfrei: | nach EN 60754-1/2 |
Harmonisierte Norm: | EN 50575 |
Installationsstandard: | EN 50174 |
Isolationswiderstand (500V): | ≥ 5000 MOhm/km |
Kabel: | IEC 61156-5 |
Kabelaufbau: | U/UTP |
Kabel silikonfrei: | Ja |
Kapazität gegen Erde: | 330 pF/km |
Kopplungsdämpfung: | ≥ 50 dB |
Leiter-Durchmesser: | 0,57 mm |
Leiter-Klasse: | Kl.1 = eindrähtig |
Leiter-Material: | Cu, blank |
Leiternennquerschnitt: | 0,26 mm² |
Mantelmaterial: | LSZH |
Max. Frequenz: | 500 MHz |
NVP-Wert: | 68,2 % |
PoE: |
nach IEEE802.3af PoE nach IEEE802.3at PoE+ nach IEEE802.3bt 4PPoE |
Prüfspannung DC, 1 min: | 500 V |
Raucharm: | nach EN 61034-2 |
Schirm über Verseilelement: | ohne |
Schirm über Verseilung: | ohne |
Schleifenwiderstand: | 164 Ohm/km |
Trennklasse gem. EN50174-2: | C |
UV beständig: | Nein |
Verkabelungsstandards: |
EN 50173-1 ISO/IEC 11801 |
Verseilelement: | Paare |
Wellenwiderstand: | 100 ± 15 |
Widerstandsunsymmetrie: | ≤ 5 % |
Zul. Kabelaußentemperatur, Lagerung: | -15 – 75 °C |
Zul. Kabelaußentemperatur bei Montage/Handling: | 0 – 60 °C |
Zul. Kabelaußentemperatur nach Montage ohne Erschütterung: | -15 – 75 °C |
Übertragungsstandards: | IEEE 802.3 10Mbit bis 10Gbit |
Varianten
Art. Nr. | Bezeichnung | Länge | Ader-Zahl | RAL Farbe | Mantel-Farbe | Typ | Gewicht | Max. Zugkraft | Außendurchmesser ca. | Brandlast | |
---|---|---|---|---|---|---|---|---|---|---|---|
99965.305-CPR | INFRALAN® Cat.6A 500 AWG23, U/UTP 4P CPR B2ca, RAL5015 blau, 305m | 305,0 m | 8 | RAL5015 | blau | simplex | 50 kg/km | 110 N | 6,6 mm | 0,7812 MJ/m | |
99965.500-CPR | INFRALAN® Cat.6A 500 AWG23, U/UTP 4P CPR B2ca RAL5015 blau, 500m | 500,0 m | 8 | RAL5015 | blau | simplex | 50 kg/km | 110 N | 6,6 mm | 0,7812 MJ/m |
