INFRALAN® Cat.7A Verlegekabel S/FTP 1500 MHz CPR Cca
INFRALAN® Cat.7A 1500 AWG22,S/FTP,2x4P,CPR Cca, 25Gbit/s ready, rapsgelb RAL1021
Artikelnummer:
999830DX.500-CPR
EAN Nr.:
4049759250003
Produktinformationen für INFRALAN® Cat.7A 1500 AWG22,S/FTP,2x4P,CPR Cca, 25Gbit/s ready, rapsgelb RAL1021

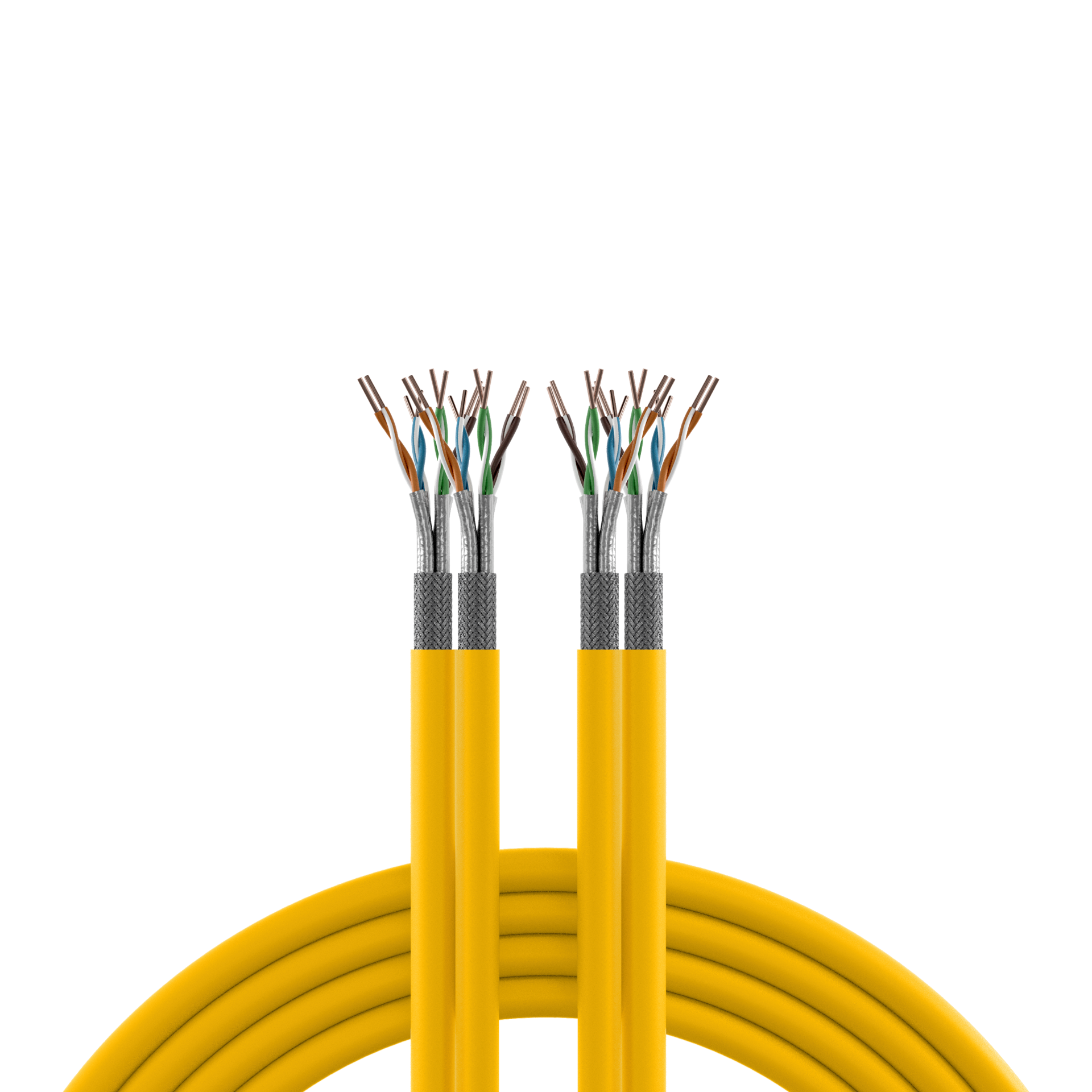

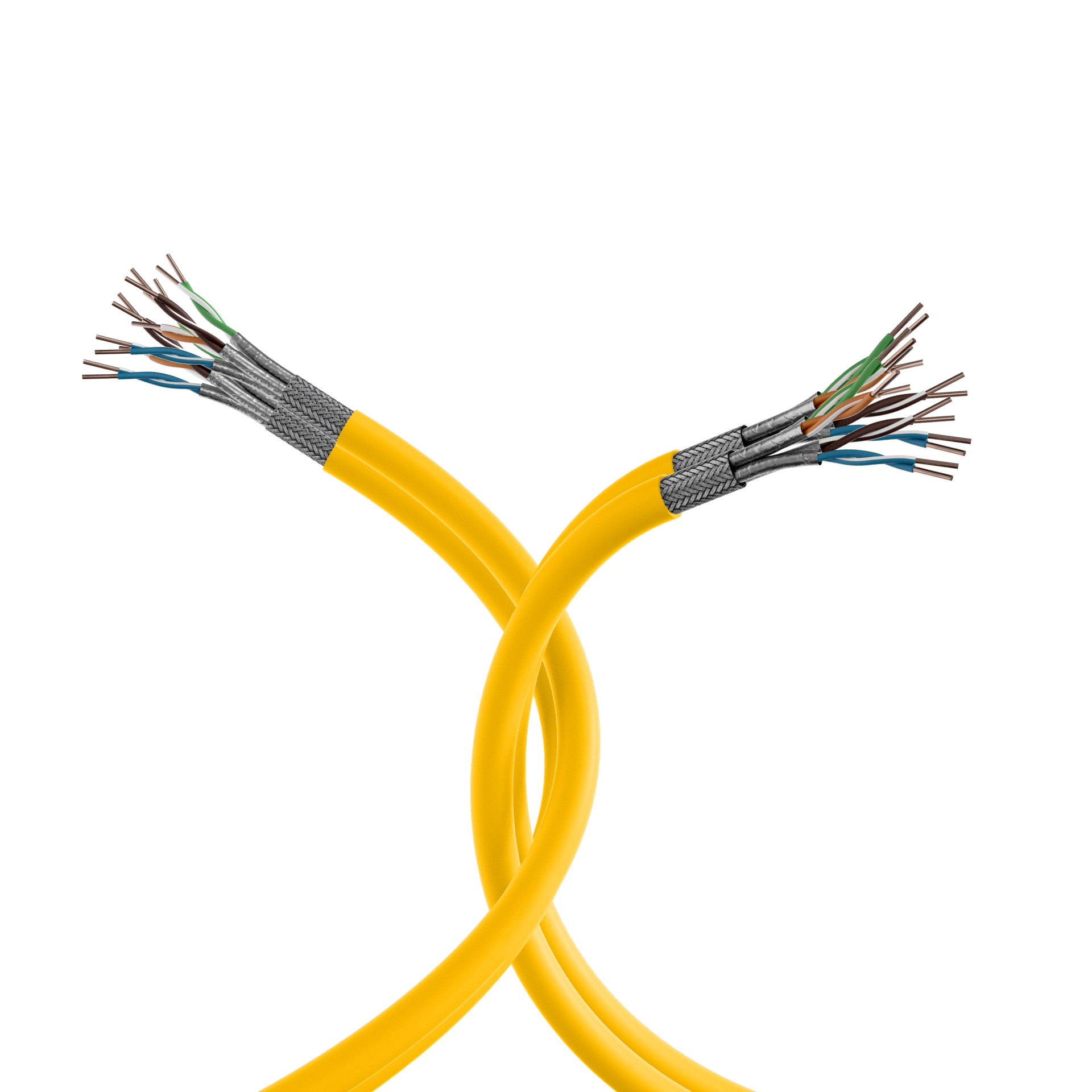

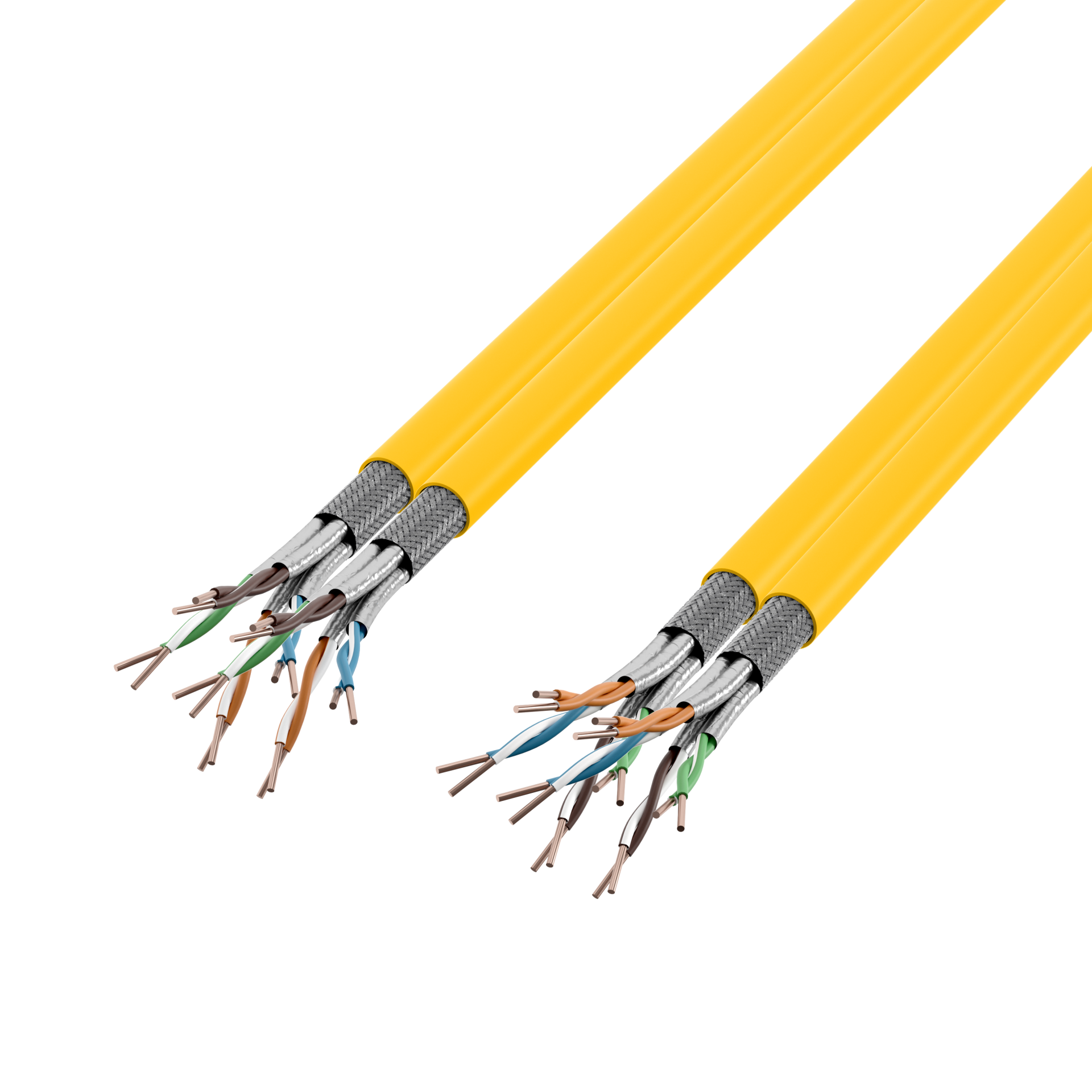

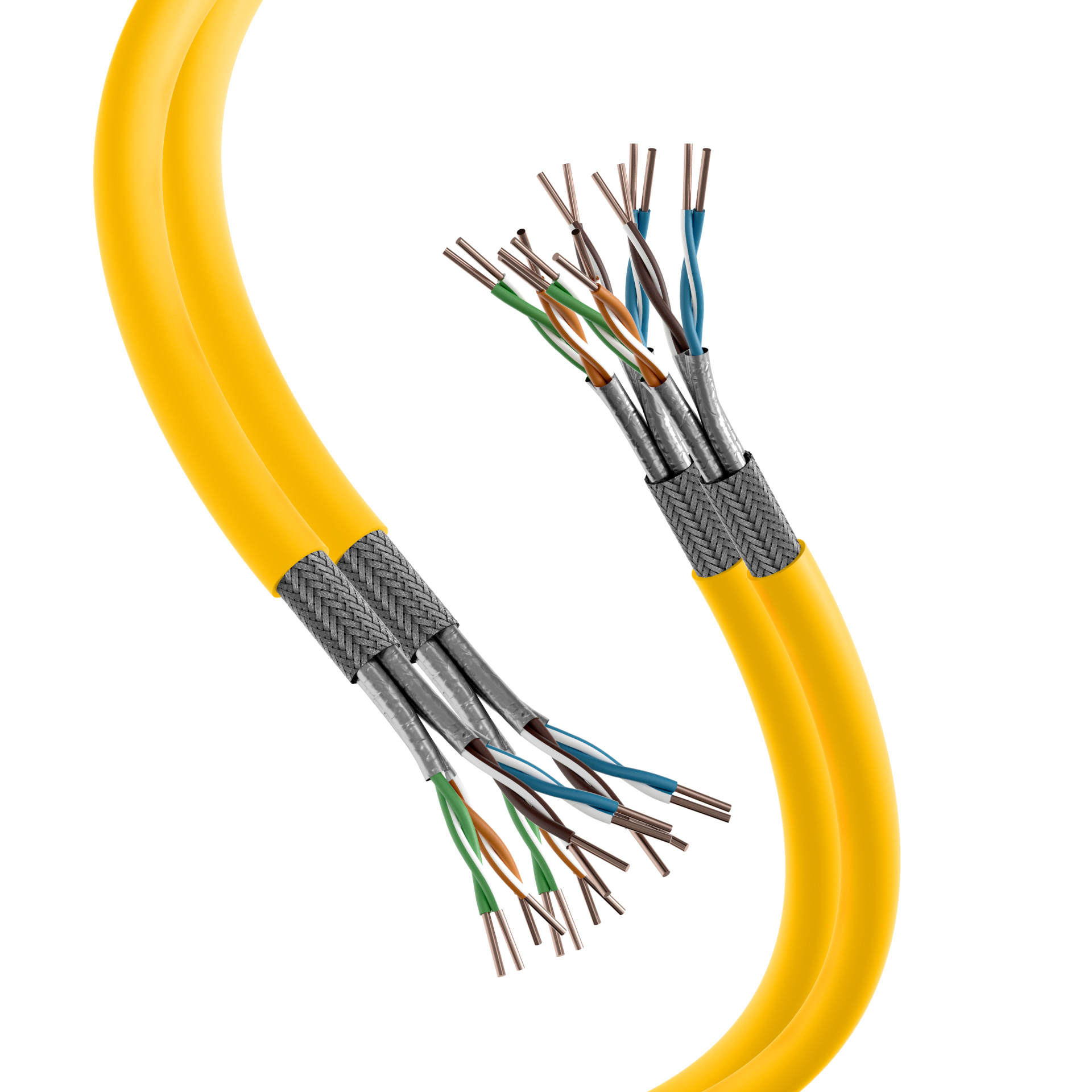

Das INFRALAN® Datenkabel 99983.x-CPR ist für Übertragungen bis 1500 MHz konstruiert und übertrifft mit den elektrischen Übertragungseigenschaften die Anforderungen der Kategorie 7A. Verkabelungsstrecken der Channel Klasse E, EA, F und FA nach ISO/IEC 11801 (AMD 2:2009) bzw. EN 50173-1 (2009) werden mit diesem Kabel aufgebaut. Die einzelnen verseilten Paare sind mit einer Schirmfolie (PiMF) und einem Gesamtgeflechtschirm gegen Einstrahlungen in das Kabel gesichert, ebenso verhindert dieser hervorragende Schutz das Abstrahlen von Signalen aus dem Kabel heraus. Diese Schirmung garantiert die Einhaltung der Störaussendung nach Klasse B EN 55022 sowie die Störfestigkeit nach EN 55024. Die Verseilung der einzelnen Paare ist so optimiert, dass die Laufzeitdifferenz zwischen den Paaren (skew) bei größtmöglicher Entkopplung (Übersprechen) minimal ist. Mit diesem Kabel sind Übertragungen von 10 GBit nach IEEE 802.3 möglich.
Technische Eigenschaften
| Kategorie: | 7A |
|---|---|
| AWG-Querschnitt: | 22/1 |
| Ader-Isolation: | Foam-Skin-PE |
| Ader-Kennzeichnung: | Farbe |
| Biegeradius (dynamisch): | ≥ 70 mm |
| Biegeradius (statisch): | ≥ 35 mm |
| Direktive/Verordnung: |
REACH 1907/2006/EC RoHS 2011/65/UE |
| Durchschlagsfestigkeit DC: | 1 kV/1 min |
| Euroklasse: | Cca |
| Flammwidrig: | nach EN 60332-1 |
| Halogenfrei: | nach EN 60754-1/2 |
| Halogenfrei nach EN 50267-2-2: | Ja |
| Halogenfrei nach EN 60754-1/2: | Ja |
| Harmonisierte Norm: | EN 50575 |
| Installationsstandard: | EN 50174 |
| Isolationswiderstand (500V): | ≥ 5000 MOhm/km |
| Kabel: |
EN 50288-9-1 IEC 61156-7 |
| Kabelaufbau: | S/FTP |
| Kabel silikonfrei: | Ja |
| Kapazität gegen Erde: | ≤ 1200 pF/km |
| Kopplungsdämpfung: | ≥ 85 dB |
| Kopplungsdämpfung Typ: | Typ 1 |
| Leiter-Durchmesser: | 0,64 mm |
| Leiter-Klasse: | Kl.1 = eindrähtig |
| Leiter-Material: | Cu, verzinnt |
| Mantelmaterial: | FRNC-B |
| Max. Frequenz: | 1500 MHz |
| NVP-Wert: | 78 % |
| PoE: |
nach IEEE802.3af PoE nach IEEE802.3at PoE+ nach IEEE802.3bt 4PPoE |
| Prüfspannung DC, 1 min: | 1000 V |
| Raucharm: | nach EN 61034-2 |
| Raucharm nach EN 61034-2: | Ja |
| Schirm über Verseilelement: | Folie |
| Schirm über Verseilung: | Geflecht |
| Schleifenwiderstand: | ≤ 120 Ohm/km |
| Transferimpedanz bei 1MHz: | ≤ 5 mOhm/m |
| Transferimpedanz bei 10MHz: | ≤ 5 mOhm/m |
| Transferimpedanz bei 30MHz: | ≤ 5 mOhm/m |
| Transferimpedanz bei 100MHz: | ≤ 10 mOhm/m |
| Trennklasse gem. EN50174-2: | D |
| UV beständig: | Nein |
| Verkabelungsstandards: |
EN 50173-1 ISO/IEC 11801 |
| Verseilelement: | Paare |
| Wellenwiderstand: | 100 ± 5 Ohm |
| Widerstandsunsymmetrie: | ≤ 2 % |
| Zul. Kabelaußentemperatur, Lagerung: | 0 – 50 °C |
| Zul. Kabelaußentemperatur bei Montage/Handling: | 0 – 50 °C |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung: | -20 – 60 °C |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 10Gbit |
Varianten
| Art. Nr. | Bezeichnung | RAL Farbe | Mantel-Farbe | Ader-Zahl | Typ | Länge | Cu-Zahl | Gewicht | Max. Zugkraft | Außendurchmesser ca. | Brandlast | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 999830.1-CPR | INFRALAN® Cat.7A 1500 AWG22, S/FTP 4P ,CPR Cca, 25Gbit/s ready, rapsgelb RAL1021 | RAL1021 | gelb | 8 | simplex | 1,0 m | 38 kg/km | 75 kg/km | 190 N | 8,6 mm | 0,69 MJ/m | |
| 999830.100-CPR | INFRALAN® Cat.7A 1500 AWG22,S/FTP 4P CPR, Cca, 25 GBit/s ready, rapsgelb RAL1021 | RAL1021 | gelb | 8 | simplex | 100,0 m | 38 kg/km | 75 kg/km | 190 N | 8,6 mm | 0,69 MJ/m | |
| 999830DX.500-CPR | INFRALAN® Cat.7A 1500 AWG22,S/FTP,2x4P,CPR Cca, 25Gbit/s ready, rapsgelb RAL1021 | RAL1021 | gelb | 2x8 | duplex | 500,0 m | 76 kg/km | 150 kg/km | 380 N | 8,6x17,5 mm | 1,38 MJ/m |
