INFRALAN® U-DQ(ZN)BH 9/125µ, G657A1 B2ca
INFRALAN® U-DQ(ZN)BH OS2 12E (1x12) B2ca 5000N LSZH schwarz 11,2mm G657A1
Artikelnummer:
54412.3LOS2-CPR
EAN Nr.:
4049759235468
Produktinformationen für INFRALAN® U-DQ(ZN)BH OS2 12E (1x12) B2ca 5000N LSZH schwarz 11,2mm G657A1
Einsatzgebiete:
Zur ortsfesten Verlegung innerhalb und außerhalb von Gebäuden
In Kabelkanälen, Rohren und auf Kabelpritschen
Maschinelles Einziehen nur mit aufzeichnenden Kraftmesseinrichtungen zulässig
Direkte Erdverlegung nicht zulässig
Merkmale:
Universalkabel
Geeignet für Steckerkonfektionen
Der Kabeldurchmesser kann variieren
Zur ortsfesten Verlegung innerhalb und außerhalb von Gebäuden
In Kabelkanälen, Rohren und auf Kabelpritschen
Maschinelles Einziehen nur mit aufzeichnenden Kraftmesseinrichtungen zulässig
Direkte Erdverlegung nicht zulässig
Merkmale:
Universalkabel
Geeignet für Steckerkonfektionen
Der Kabeldurchmesser kann variieren
Technische Eigenschaften
| Mantel-Farbe: | schwarz |
|---|---|
| Anwendung: | innen/außen |
| Faserkategorie: | G657.A1 |

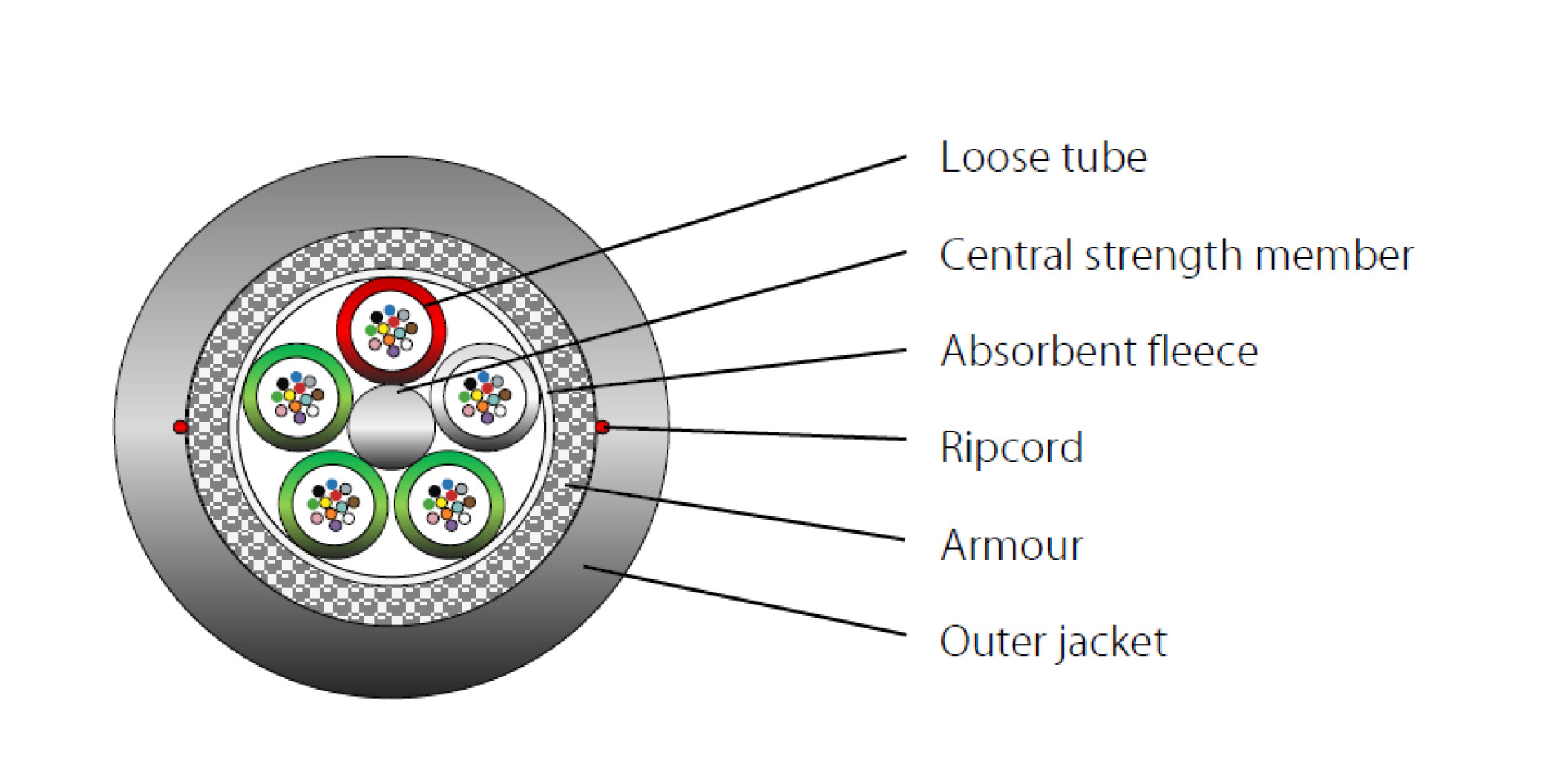

| Ader-Art: | verseilte Bündelader |
| Bewehrung: | Ja |
| Bündeladermarkierung: | Farbe |
| Chemisch beständig: | Nein |
| Dämpfung max. (dB/km) 1310nm: | 0,36 |
| Dämpfung max. (dB/km) 1550nm: | 0,22 |
| Einblasbar: | Nein |
| Euroklasse: | B2ca |
| Faserart: | Singlemode 9/125 |
| Faserfarben: |
blau braun gelb grau grün orange rosa rot schwarz türkis violett weiß |
| Fasermarkierung: | Farbe |
| Flammwidrig: | nach EN 60332-3-24 |
| Funktionserhalt: | nein |
| Halogenfrei: | nach EN 60754-1/2 |
| Halogenfrei nach EN 60754-1/2: | Ja |
| Harmonisierte Norm: | EN 50575 |
| Kabel längswasserdicht: | Ja |
| Kabel metallfrei: | Ja |
| Kabel querwasserdicht: | Nein |
| Längswasserdichtigkeit: | 3/24 m/h |
| Mantelmaterial: | LSZH |
| Mit Nagetierschutz: | Ja |
| Mit Zugentlastung: | Ja |
| Querdruckfestigkeit: | 3000 N/dm |
| Raucharm: | nach EN 61034-2 |
| Raucharm nach EN 61034-2: | Ja |
| Rückstreukoeffizient 1310nm (Brechzahl): | 1,4676 |
| Rückstreukoeffizient 1550nm (Brechzahl): | 1,4682 |
| Temperaturbereich (Betrieb): | -40 – 80 °C |
| Temperaturbereich (Installation): | -5 – 60 °C |
| Temperaturbereich (Lagerung): | -40 – 80 °C |
| UV beständig: | Ja |
| Ölbeständig: | Nein |
| Ölbeständig nach EN 60811-2-1: | Nein |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 100Gbit |
Varianten
| Art. Nr. | Bezeichnung | Aufbau | Biegeradius | VDE-Bezeichnung | Kabel Ø | Zugkraft Verlegung | Gewicht | |
|---|---|---|---|---|---|---|---|---|
| 54408.3LOS2-CPR | INFRALAN® U-DQ(ZN)BH OS2 8E (1x8) B2ca 5000N LSZH schwarz 11,2mm G657A1 | 08E ( 1 x 8 ) Singlemode G.657.A1 | 170 mm | U-DQ(ZN)BH 8E9/125 | 11,2 mm | 5000 N | 136 kg/km | |
| 54412.3LOS2-CPR | INFRALAN® U-DQ(ZN)BH OS2 12E (1x12) B2ca 5000N LSZH schwarz 11,2mm G657A1 | 12E ( 1 x 12 ) Singlemode G.657.A1 | 170 mm | U-DQ(ZN)BH 12E9/125 | 11,2 mm | 5000 N | 136 kg/km | |
| 54424.3LOS2-CPR | INFRALAN® U-DQ(ZN)BH OS2 24E (2x12) B2ca 5000N LSZH schwarz 11,2mm G657A1 | 24E ( 2 x 12 ) Singlemode G.657.A1 | 170 mm | U-DQ(ZN)BH 24E9/125 | 11,2 mm | 5000 N | 136 kg/km | |
| 54448.3LOS2-CPR | INFRALAN® U-DQ(ZN)BH OS2 48E (4x12) B2ca 5000N LSZH schwarz 11,2mm G657A1 | 48E ( 4 x 12 ) Singlemode G.657.A1 | 170 mm | U-DQ(ZN)BH 48E9/125 | 11,2 mm | 5000 N | 136 kg/km |
