IP Schutzarten: Sicher gegen Staub & Wasser
Ob Dauerregen, Sandsturm oder Schneegestöber: Insbesondere im Außenbereich muss Elektronik vor Staub und Wasser geschützt werden. Für Anwendungen draußen oder in Feuchträumen, staubigen Fabrikhallen oder sogar unter Wasser finden Sie bei EFB-Elektronik passende Produkte. Wir erläutern, was es mit den IP Schutzarten auf sich hat und was die IP-Kennzeichnungen bedeuten.
Jetzt zum passenden IP Schutz beraten lassen
Jetzt zum passenden IP Schutz beraten lassen
IP Schutzarten: Sicher gegen Staub & Wasser
Ob Dauerregen, Sandsturm oder Schneegestöber: Insbesondere im Außenbereich muss Elektronik vor Staub und Wasser geschützt werden. Wir erläutern, was es mit den IP Schutzarten auf sich hat und was die IP-Kennzeichnungen bedeuten.
Jetzt zum passenden IP Schutz beraten lassen
Jetzt zum passenden IP Schutz beraten lassen
Anwendungen mit IP Schutzarten
Die IP Schutzart beschreibt die Schutzwirkung von Produkten gegen Fremdkörper und Feuchtigkeit. Gerade in rauen Umgebungen kommt es auf eine zuverlässige Datenübertragung an, die äußeren Einflüssen trotzt. Das kann sowohl in staubigen Industriehallen als auch im Außenbereich sein, wo die Komponenten der Witterung ausgesetzt sind.
Sicherer Schutz in rauen Umgebungen: Anwendungsbereiche für IP-Schutzarten
Schutz gegen Berührung, Fremdkörpern oder sogar Staub
Schutz gegen Wasser
Für Industrie, Outdoor oder FTTH
Schutz gegen Berührung, Fremdkörpern oder sogar Staub
Schutz gegen Wasser
Für Industrie, Outdoor oder FTTH
IP Schutzarten nach IEC 60 529 (EN 60 529)
Die Abkürzung IP steht für International Protection (oder auch Ingress Protection). Elektrische Komponenten und Geräte werden bezüglich ihrer Eignung für verschiedene Umgebungsbedingungen nach einer IP-Kodierung unterteilt. Diese besteht aus einer zweistelligen Kennziffer. Die erste Ziffer der Schutzklasse steht für den Schutzumfang einer Steckverbindung im Hinblick auf Berührung oder Fremdkörper. Die zweite Ziffer klassifiziert den Schutz gegen Feuchtigkeit.
Nicht geschützte Marketingbegriffe wie "wasserdicht" liefern keine genormte Definition dafür, in welchem Ausmaß ein Produkt vor Nässe, Eindringen und Schmutz geschützt ist. Die IP-Schutzarten hingegen benennen den Schutzgrad spezifisch und standardisiert.
Alle IP Schutzarten: Erklärung
Der Staubschutz (erste Kennziffer) kann einen Wert von 1 bis 6 haben. Mit steigender Zahl nimmt die Fähigkeit des Produkts zu, dem Eindringen von Fremdkörpern und Staub zu widerstehen. Ein Produkt mit der Schutzart IP2X kann beispielsweise Fremdkörpern ab einer Größe von 12,5 mm oder mehr standhalten, während ein Objekt mit der Schutzart IP6X staubdicht ist.
Die zweite Kennziffer, der Flüssigkeitsschutz, folgt dem gleichen Format, kann aber einen Wert von 1 bis 8 haben. Je höher die Zahl, desto höher der Schutz vor dem Eindringen von Flüssigkeiten. Ein Beispiel: Geräte mit einer IPX4-Schutzklasse können 5 Minuten lang ununterbrochen Spritzwasser standhalten. Zur Einstufung müssen bei der Prüfung bestimmte Winkel, physikalischer Druck und Volumenanforderungen eingehalten werden. Das strenge Prüfverfahren des IP-Einstufungssystems gewährleistet eine Standardisierung zwischen den Prüfeinrichtungen auf der ganzen Welt.
Die zweite Kennziffer, der Flüssigkeitsschutz, folgt dem gleichen Format, kann aber einen Wert von 1 bis 8 haben. Je höher die Zahl, desto höher der Schutz vor dem Eindringen von Flüssigkeiten. Ein Beispiel: Geräte mit einer IPX4-Schutzklasse können 5 Minuten lang ununterbrochen Spritzwasser standhalten. Zur Einstufung müssen bei der Prüfung bestimmte Winkel, physikalischer Druck und Volumenanforderungen eingehalten werden. Das strenge Prüfverfahren des IP-Einstufungssystems gewährleistet eine Standardisierung zwischen den Prüfeinrichtungen auf der ganzen Welt.
Der Staubschutz (erste Kennziffer) kann einen Wert von 1 bis 6 haben. Mit steigender Zahl nimmt die Fähigkeit des Produkts zu, dem Eindringen von Fremdkörpern und Staub zu widerstehen. Ein Produkt mit der Schutzart IP2X kann beispielsweise Fremdkörpern ab einer Größe von 12,5 mm oder mehr standhalten, während ein Objekt mit der Schutzart IP6X staubdicht ist.
Die zweite Kennziffer, der Flüssigkeitsschutz, folgt dem gleichen Format, kann aber einen Wert von 1 bis 8 haben. Je höher die Zahl, desto höher der Schutz vor dem Eindringen von Flüssigkeiten.
Die zweite Kennziffer, der Flüssigkeitsschutz, folgt dem gleichen Format, kann aber einen Wert von 1 bis 8 haben. Je höher die Zahl, desto höher der Schutz vor dem Eindringen von Flüssigkeiten.
Ein Beispiel: Geräte mit einer IPX4-Schutzklasse können 5 Minuten lang ununterbrochen Spritzwasser standhalten. Zur Einstufung müssen bei der Prüfung bestimmte Winkel, physikalischer Druck und Volumenanforderungen eingehalten werden. Das strenge Prüfverfahren des IP-Einstufungssystems gewährleistet eine Standardisierung zwischen den Prüfeinrichtungen auf der ganzen Welt.
Alle IP Schutzarten: Tabelle mit Erklärung
| Ziffer 1: Schutz vor Eindringen & Staub | Ziffer 2: Schutz vor Feuchtigkeit & Wasser | ||
|---|---|---|---|
| (oder X): Kein besonderer Schutz. |
0 | 0 | (oder X): Kein besonderer Schutz. |
| Schutz vor versehentlichem Berühren z. B. mit einer Hand und vor festen Gegenständen mit einem Durchmesser von mehr als 50 mm. |
1 | 1 | Schutz gegen senkrecht fallende Tropfen, wie z. B. Kondenswasser. |
| Schutz gegen Finger oder andere Gegenstände mit einer Länge von nicht mehr als 80 mm und einem Durchmesser von nicht mehr als 12 mm (versehentlicher Fingerkontakt). |
2 | 2 | Schutz gegen Tropfwasser bei einer Neigung von bis zu 15°. |
| Schutz vor dem Eindringen von Werkzeugen, Drähten usw. mit einem Durchmesser von 2,5 mm oder mehr. |
3 | 3 | Schutz gegen Sprühwasser bis zu 60° gegen die Senkrechte. |
| Schutz vor Fremdkörpern, die größer als 1 mm sind (Drähte, Nägel, Schrauben, größere Insekten und andere potenziell invasive kleine Gegenstände). |
4 | 4 | Keine schädlichen Auswirkungen bei Wasserspritzern aus allen Richtungen. Mindestens 10 Minuten lang mit einem oszillierenden Strahl getestet. |
| Teilweiser Schutz gegen Staub, der die Ausrüstung beschädigen könnte. |
5 | 5 | Keine schädlichen Auswirkungen bei Niederdruck-Strahlwasser (6,3 mm) aus allen Richtungen. |
| Vollständig staubdicht. Vollständiger Schutz gegen Staub und andere Partikel, einschließlich einer Vakuumdichtung, die gegen einen kontinuierlichen Luftstrom getestet wurde. |
6 | 6 | Schutz gegen direktes Strahlen mit hohem Druck. |
| |
7 | Keine schädlichen Auswirkungen bei vollständigem Untertauchen bis zu 30 Minuten in einer Tiefe zwischen 15 cm und 1 Meter. | |
| |
8 | Schutz gegen längeres Eintauchen unter höherem Druck (d. h. in größeren Tiefen). Die genauen Parameter dieser Prüfung werden vom Hersteller festgelegt und bekannt gegeben und können je nach Gerätetyp zusätzliche Faktoren wie Temperaturschwankungen und Durchflussmengen umfassen. |
Die gängigsten IP Schutzarten bei EFB-Elektronik Produkten
- IP40: Komponenten der Schutzart IP40 sind geschützt gegen Fremdkörper mit einem Durchmesser größer 1 mm. IP40 bietet jedoch keinen Schutz vor Feuchtigkeit und ist darum für Feuchträume oder den Außenbereich nicht geeignet.
- IP54 & IP55: Produkte der Schutzklassen IP54 und IP55 sind staubgeschützt und bieten Schutz vor Wasser. Bei IP54 besteht ein Schutz vor Spritzwasser aus allen Richtungen. Somit gilt IP54 als wetterfest und für den Außenbereich geeignet. Produkte der Schutzart IP55 schützen sogar gegen einen Wasserstrahl mit niedrigem Druck aus einer Düse, der aus allen Richtungen auftrifft. IP55 ist regenfest, sollte aber nicht unter Wasser getaucht werden
- IP65: Bei der Schutzart IP65 besteht ein Schutz gegen Strahlwasser sowie gegen das Eindringen von Staub (staubdicht). IP65 wird etwa für Steckdosen im Garten empfohlen.
- IP67 & IP68: Produkte der Schutzarten IP67 und IP68 sind staub- und wasserdicht. Sie bieten hundertprozentigen Schutz vor Berührung, Feuchtigkeit und der Witterung. Unsere IP67 Steckverbinder schützen gegen Wasser im eingetauchten Zustand. IP68 Stecksysteme sorgen sogar für Schutz bei andauerndem Untertauchen.
Schlagfestigkeit laut IK-Schutzart nach IEC 62262
Während die IP Schutzarten den Grad an Wasser- und Staubdichtigkeit benennen, bezeichnet die IK-Schutzart den Schutz gegen Stöße oder Schläge. Gemäß EN 50102 und EN 62262 bzw. international nach IEC 62262 wird beschrieben, welchen Schlagenergien ein Gehäuse standhält. In der Praxis geht es beispielsweise um die Widerstandsfähigkeit von Outdoorgehäusen gegenüber Vandalismus.
| IK-Code | Schlagenergie |
|---|---|
| IK00 |
Kein Schutz |
| IK01 |
0,14 Joule, Faustschlag |
| IK02 |
0,2 Joule, Faustschlag |
| IK03 |
0,35 Joule, Faustschlag |
| IK04 |
0,5 Joule, Faustschlag |
| IK05 |
0,7 Joule, Faustschlag |
| IK06 |
1,0 Joule, Schlag mit einem 500 Gramm schweren Hammer aus 20 cm Entfernung |
| IK07 |
2,0 Joule, Schlag mit einem 500 Gramm schweren Hammer aus 40 cm Entfernung |
| IK08 |
5,0 Joule, Schlag mit einem 1,7 kg schweren Hammer aus 30 cm Entfernung |
| IK09 |
10,0 Joule, Schlag mit einem 5 kg schweren Hammer aus 20 cm Entfernung |
| IK10 |
20,0 Joule, Schlag mit einem 5 kg schweren Hammer, Baseballschläger, Tritte oder Wurfgeschosse aus 40 cm Entfernung |
| IK10+ |
50,0 Joule, Vandalismussicher, z.B. für Lagerhallen, Sporthallen, Überwachungskameras |
Unsere Produkte mit IP Schutzart

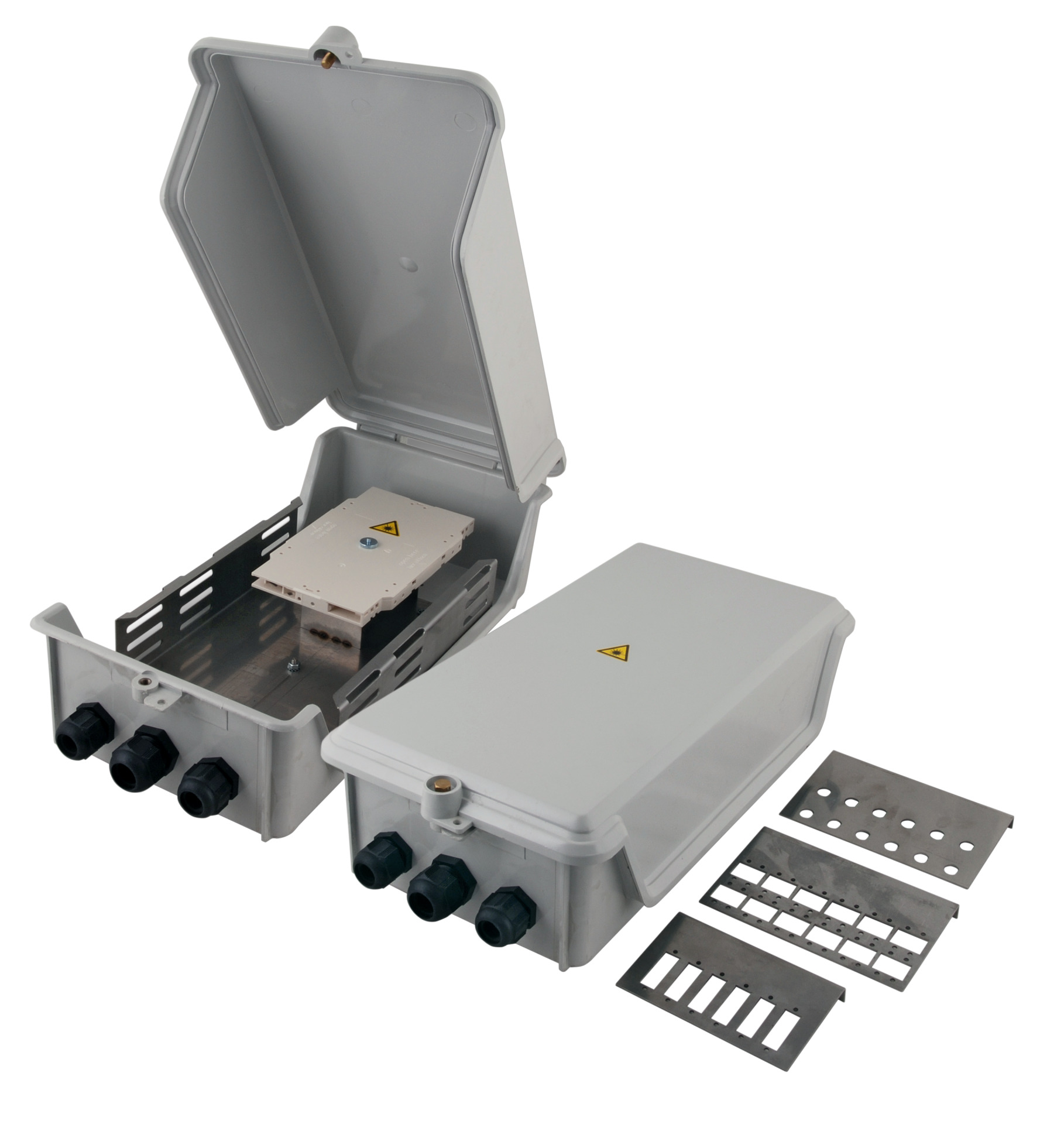

Art. Nr. FTTH-BOX-OUT-7
FTTH IP65 Anschlussbox für 144 Fasern und Faserüberlängenaufnahme
Zugangsschutz:
Spezialschraube/ Plombe

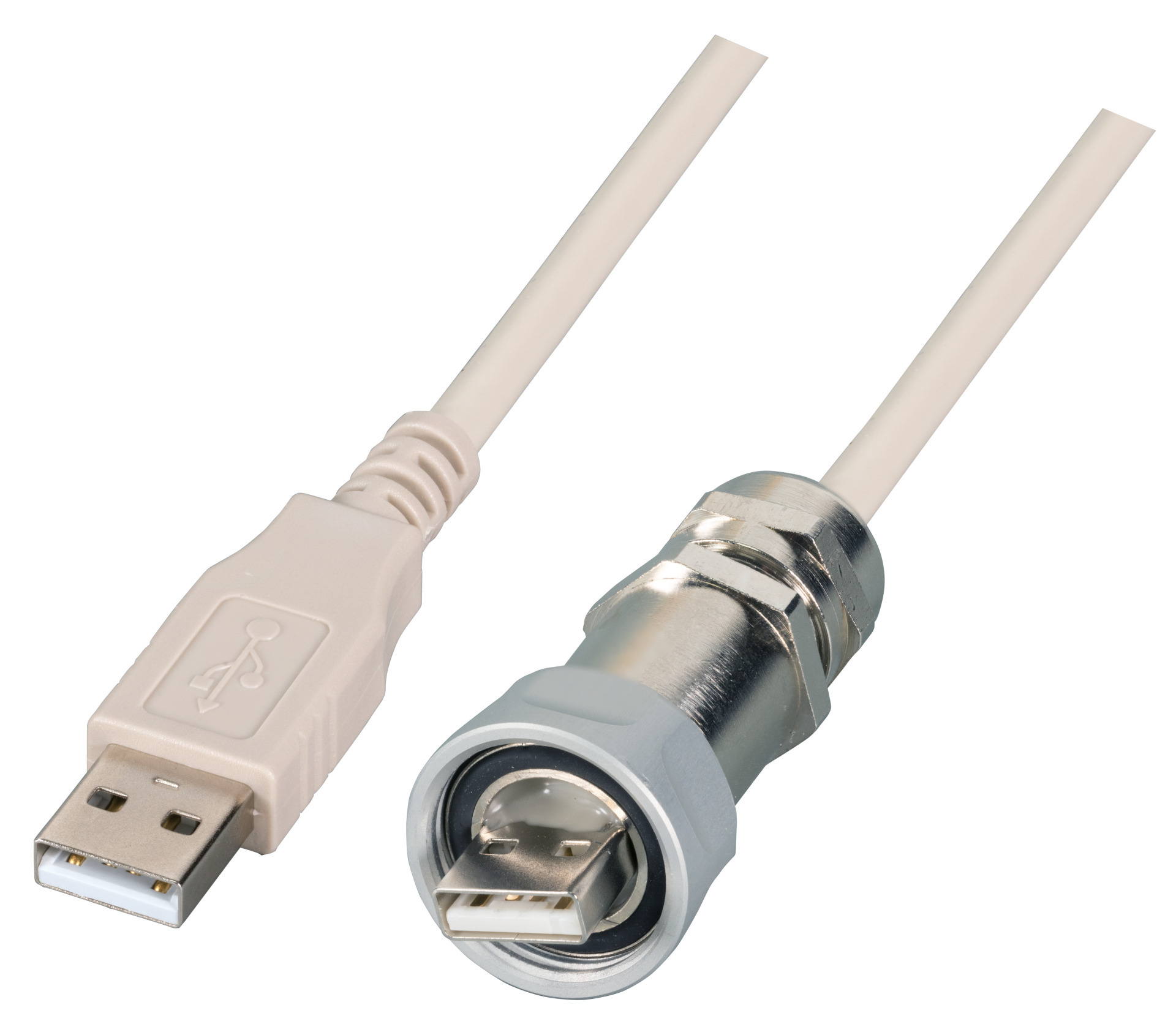

Art. Nr. IP67KVHDMIA-A1,0
IP67 Kabelverschraubung, M25, HDMI, Stecker Typ-A auf Stecker Typ-A, 1,0m
Farbe:
schwarz
Länge:
1,0 m
Art. Nr. 691707IP55.1
19" Wandgehäuse IP55, 7HE, Stahltür, Tiefe 450 mm, RAL7035
Anzahl der Höheneinheiten (HE):
7 HE
Farbe:
grau
Breite:
600 mm
Tiefe:
450 mm

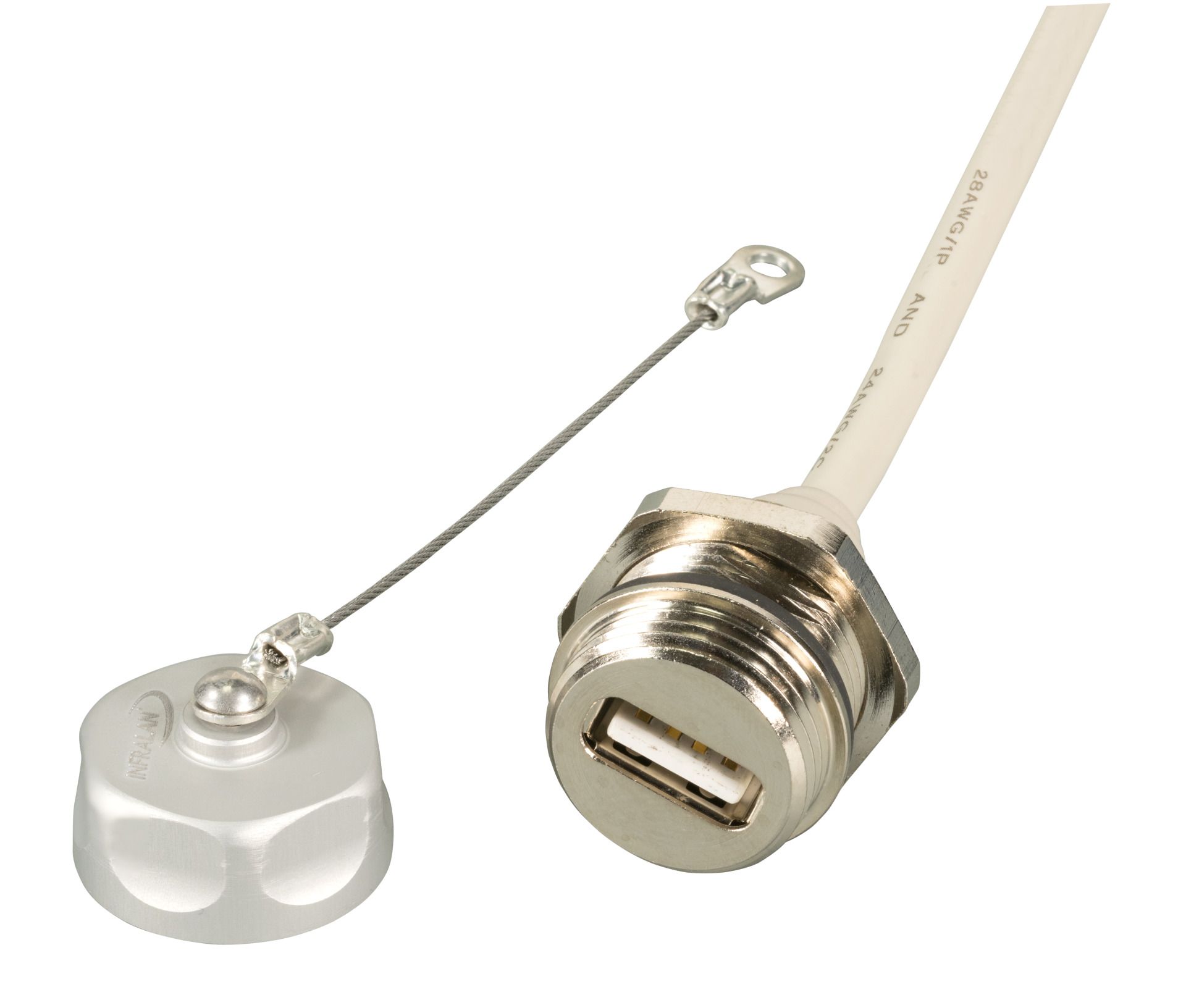

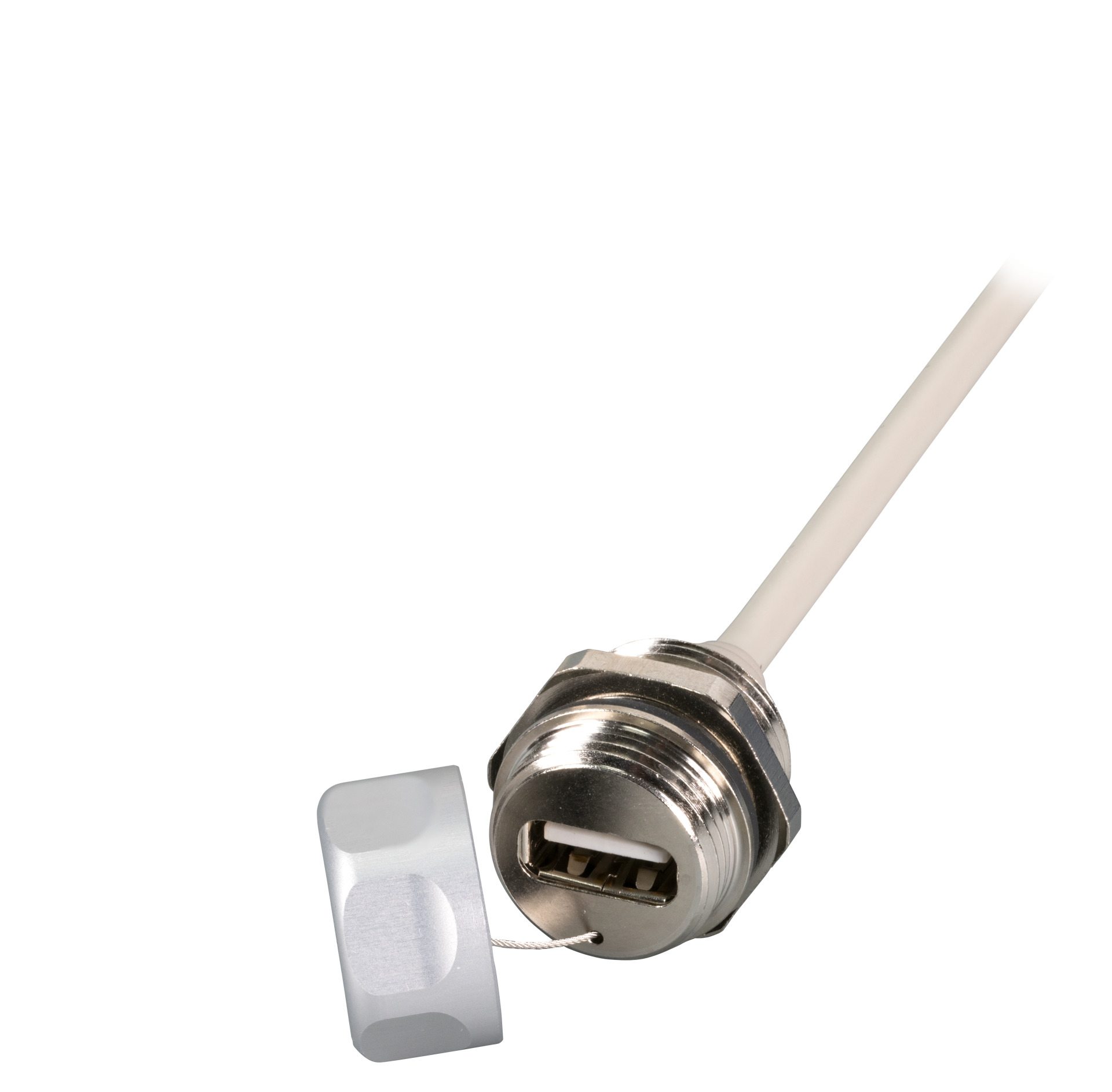

Art. Nr. IP67EBUSBA-A0,5FL
IP67 Einbaubuchse, M20, USB2.0, Bu-St, A-A, 0,5m
Farbe:
grau
Länge:
0,5 m
Art. Nr. 692724IP55.GR
19" Netzwerkschrank 24HE 800x800, IP55, mit vormontiertem Sockel, RAL7035
Anzahl der Höheneinheiten (HE):
24 HE
Farbe:
grau
Breite:
800 mm
Tiefe:
800 mm

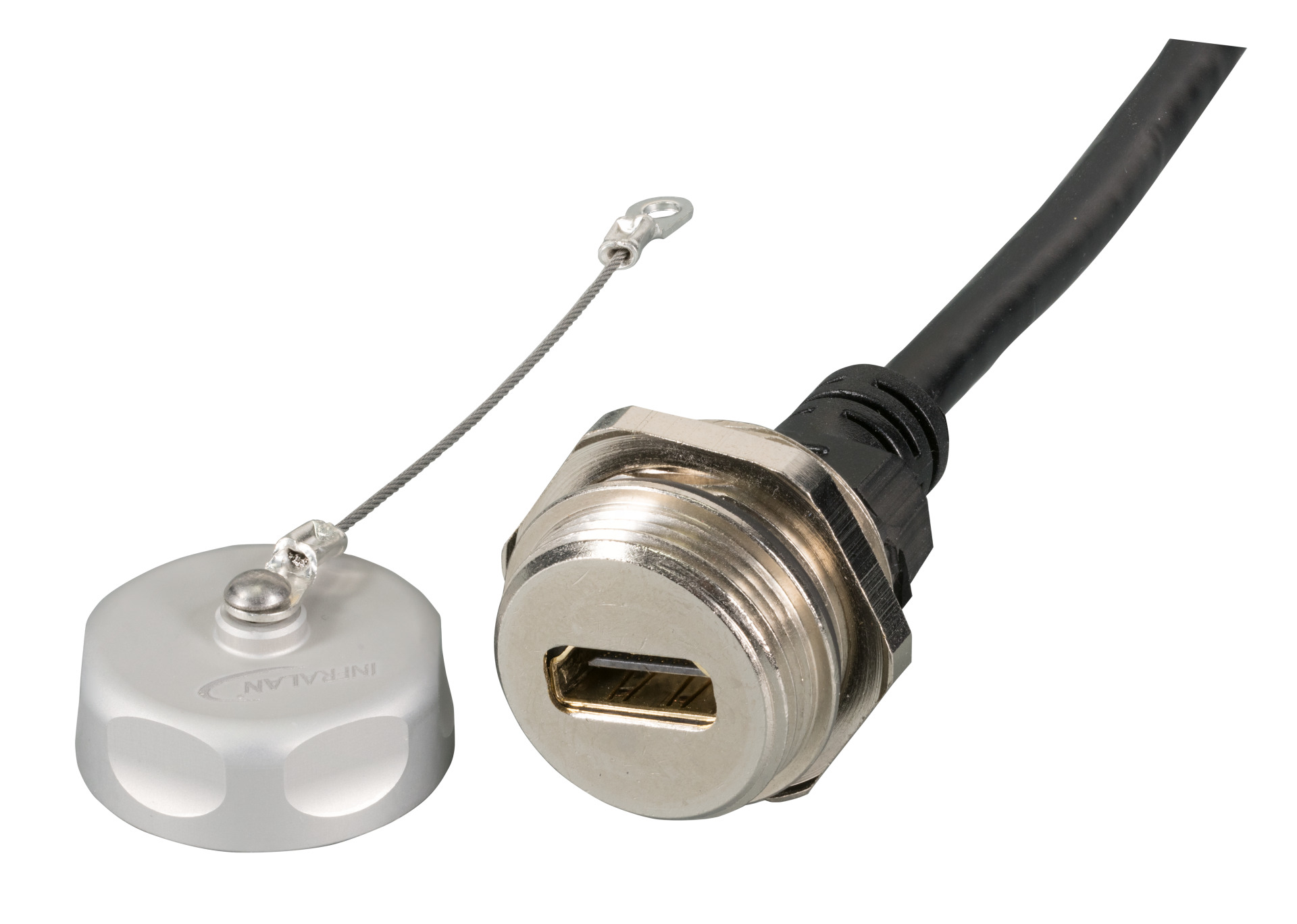

Art. Nr. IP67EBHDMIA-A1,0FL
IP67 Einbaubuchse, M25, HDMI, Bu-St, A-A, 1,0m
Farbe:
schwarz
Länge:
1,0 m
Art. Nr. 692442IP55.GR
19" Netzwerkschrank 42HE 800x1000, IP55, mit vormontiertem Sockel, RAL7035
Anzahl der Höheneinheiten (HE):
42 HE
Farbe:
grau
Breite:
800 mm
Tiefe:
1000 mm
Art. Nr. ET-25020
Aufputz-Feuchtraum Leergehäuse, für 2 Keystone Module IP44 Farbe grau
Gerätebreite:
78 mm
Gerätehöhe:
78 mm
Gerätetiefe:
60 mm
Art. Nr. IP68FST6AB
IP68 Kabelverschraubung für RJ45 feldkonf. Stecker, Kabel-Durchm.: 6,5 - 9,0 mm
Farbe:
schwarz
Art. Nr. IP67DFKHDMIFLHS
HDMI IP67 Durchführungskupplung,Type A Buchse / Type A Buchse, Service Port
Art. Nr. IP67EBHDMIA-A1,0FLHS
IP67 Einbaubuchse, M25, HDMI, Bu-St, A-A, Service Port, Halteseil, 1,0m
Farbe:
schwarz
Länge:
1,0 m
Art. Nr. IP67EBRJ45KSFL
IP67 Einbaubuchse, M25, RJ45 Cat.6A E-20070, für Cat.5/6/7 Kabel
Farbe:
silber

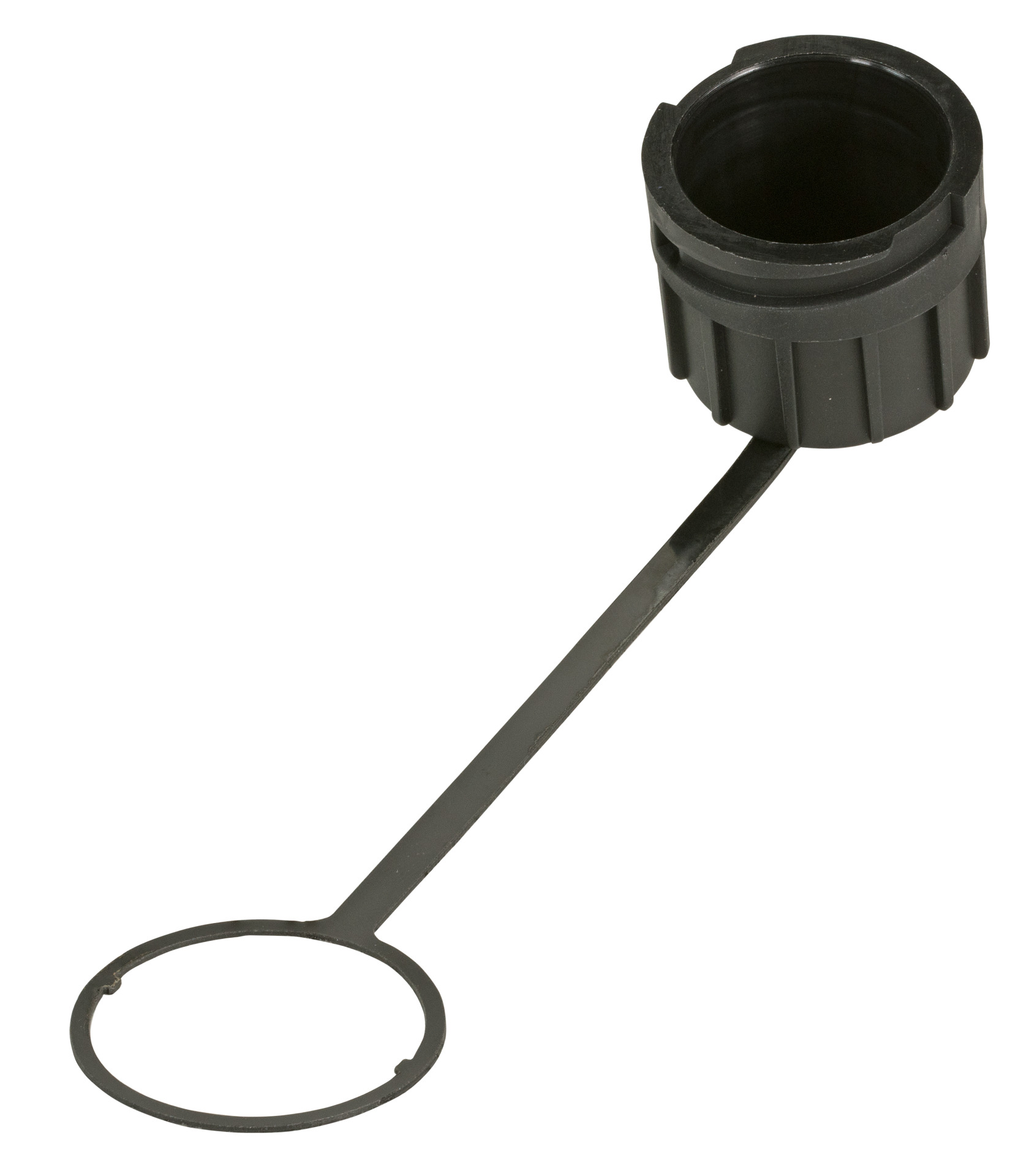

Art. Nr. IP68STCAP
IP68 Verschlusskappe für Kabelverschr., Bajonettverschluss nach IEC61076-3-106
Farbe:
schwarz
Art. Nr. KS55-4280GR.1,9
19" Schrank 42HE IP55 mit Seitenkühlung 1,9 kW
HE:
42
Kühlvermögen bei 35 °C nutzbar:
1960 W
Mit Ablufttrichter Ø 150 mm:
Nein
Art. Nr. IP68EBKS
IP68 Buchsengehäuse für Keystone Module und Bajonettverschluss nach IEC6107
Farbe:
schwarz

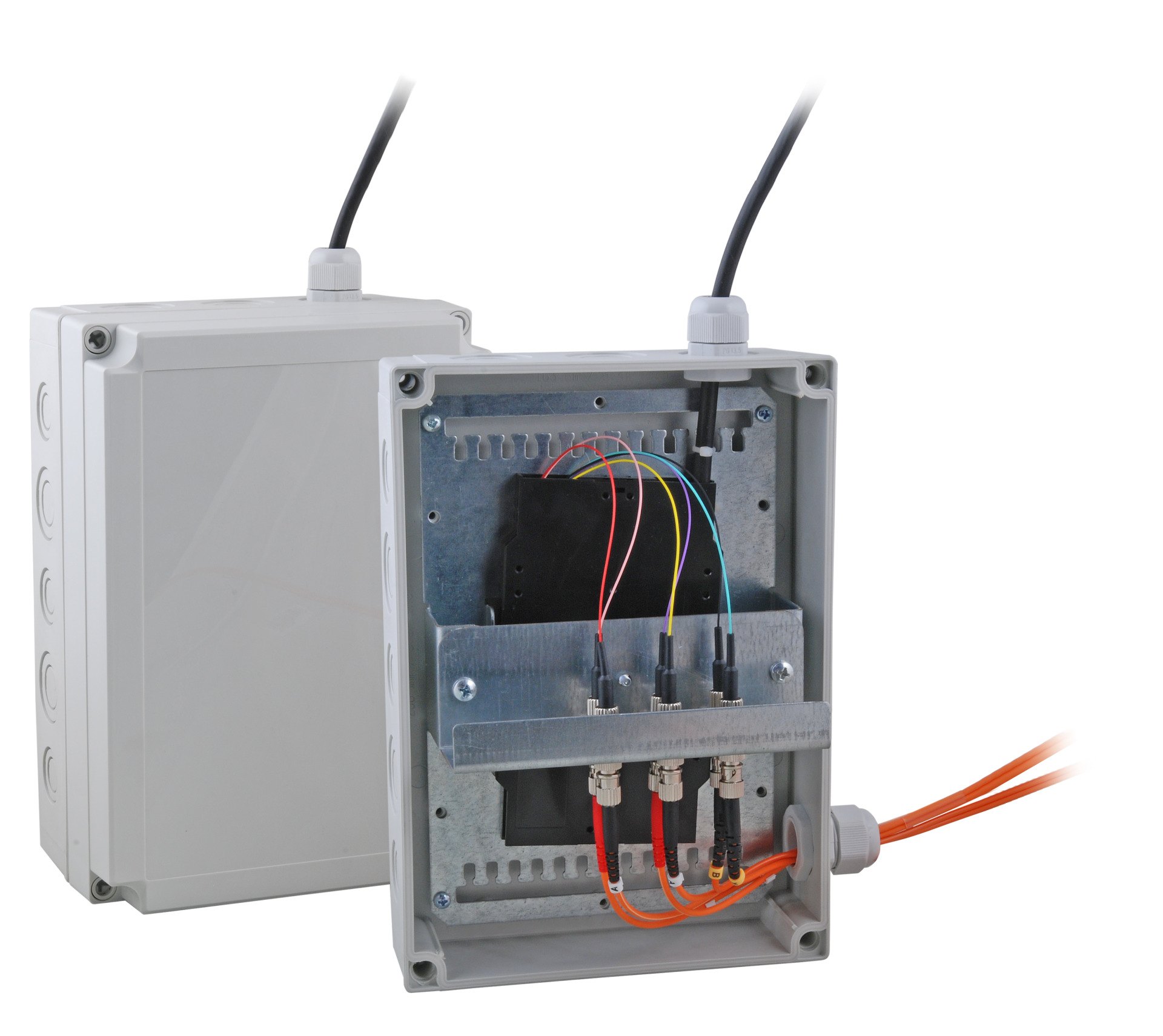

Art. Nr. FTTH-BOX-OUT-1
FTTH IP65 Anschlussbox für 32Fasern, 16Kupplungen und Faserüberlängenaufnahme
Zugangsschutz:
Schloss
Art. Nr. IP67DFKUSBFLHS
USB3.0 IP67 Durchführungskupplung,Type A Buchse / Type A Buchse Service Port

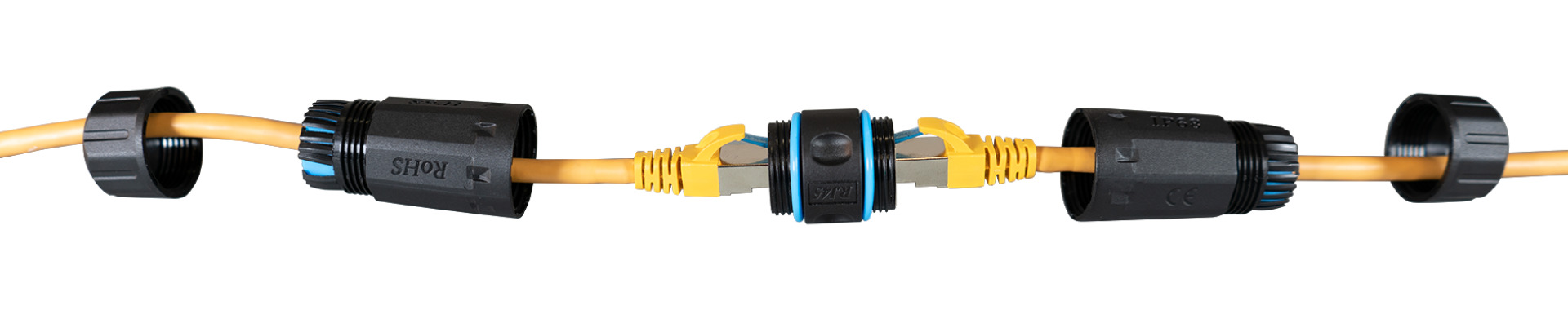

Art. Nr. IP68DFKRJ45WP
RJ45 Cat.6 IP68 Durchführungskupplung,Buchse/Buchse Verbindungsmuffe
Geschirmt:
Ja

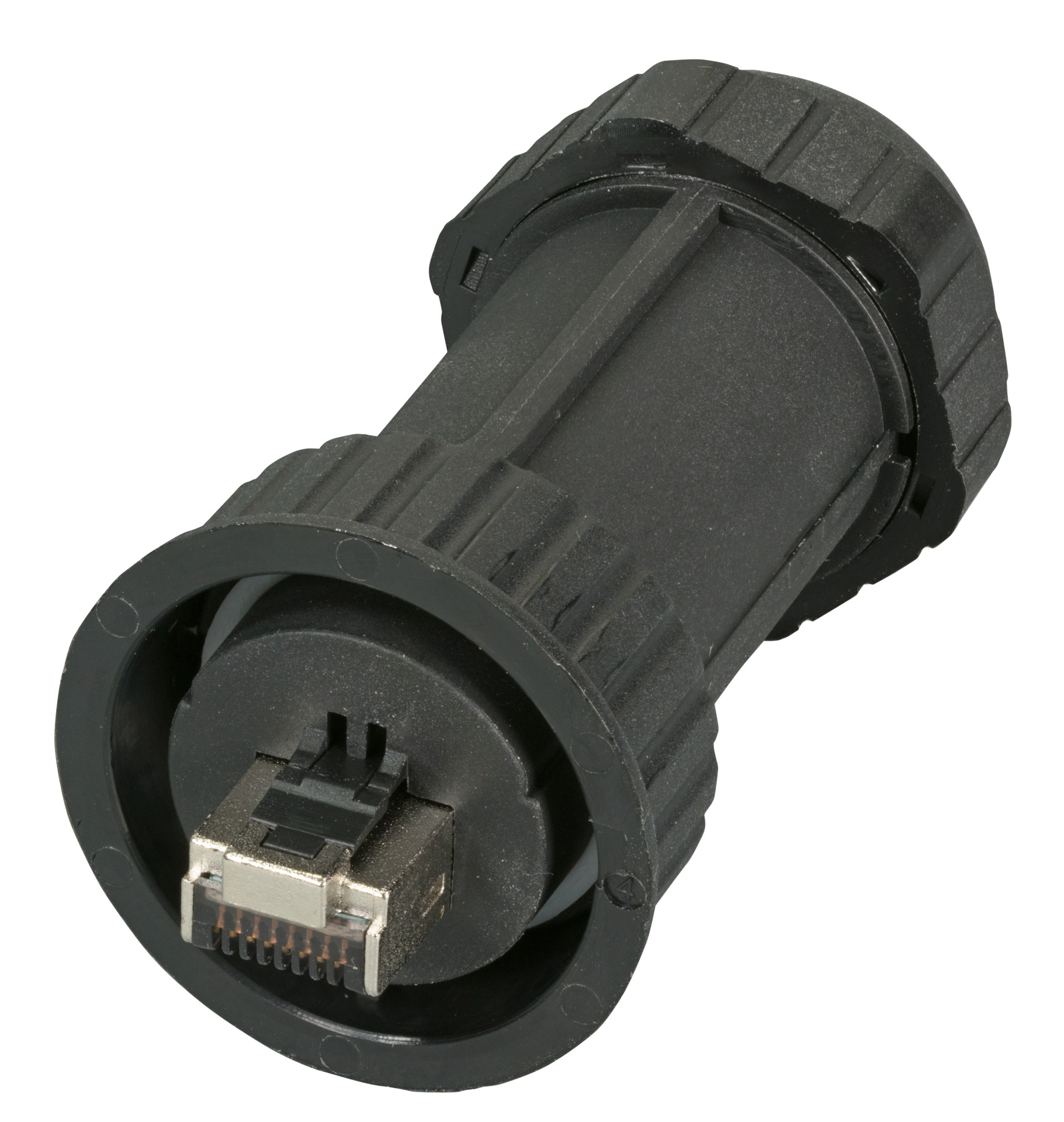

Art. Nr. IP68FST6AA
IP68 Kabelverschraubung für RJ45 feldkonf. Stecker, Kabel-Durchm.: 4,5 - 6,5 mm
Farbe:
schwarz
Art. Nr. KS55-2488GR.1,5
19" Schrank 24HE IP55 mit Seitenkühlung 1,5 kW
HE:
24
Kühlvermögen bei 35 °C nutzbar:
1420 W
Mit Ablufttrichter Ø 150 mm:
Nein

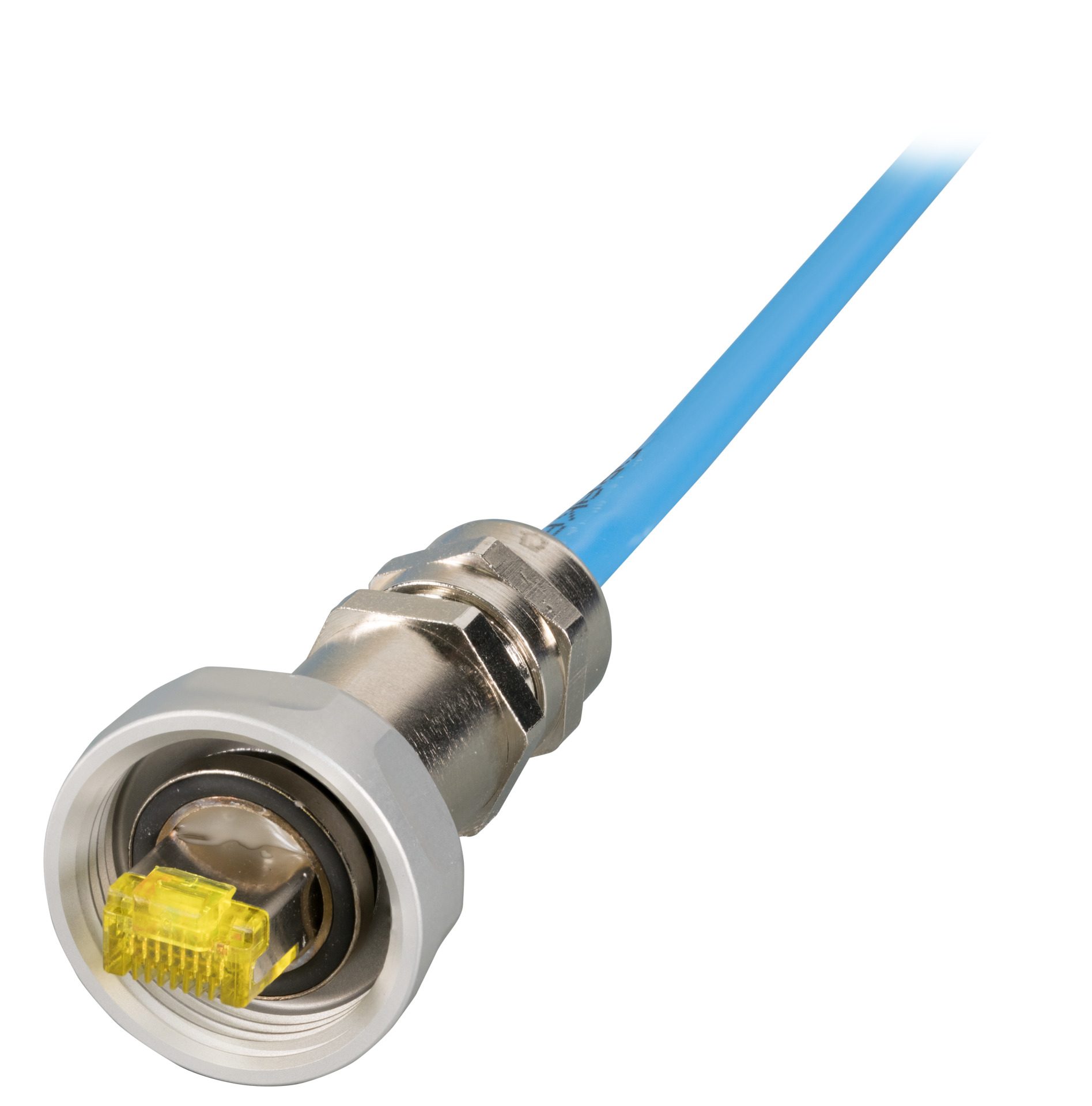

Art. Nr. IP67KVRJ45TM31-5,0
IP67 Kabelverschraubung, M25, RJ45, TM31 Stecker auf TM31 Stecker 5,0m
Länge:
5,0 m

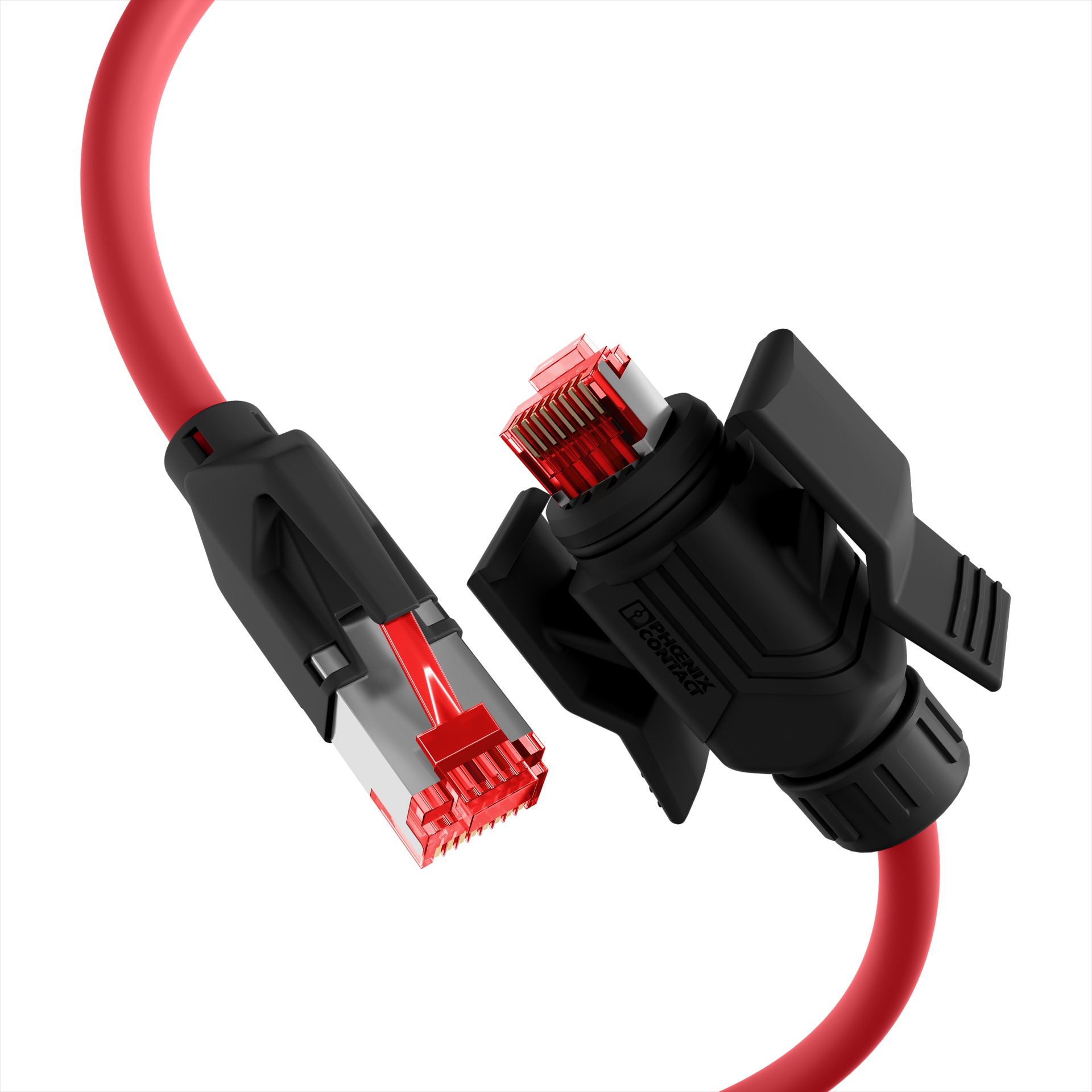

Art. Nr. K8670.7,5
RJ45 Patchkabel Cat. 6A S/FTP PUR TM21 1xIP67 PUR für 53730.1V2 7,5m
Länge:
7,5 m
Art. Nr. 691712IP55.1G
19" Wandgehäuse IP55, 12HE, Glastür, Tiefe 450 mm, RAL7035
Anzahl der Höheneinheiten (HE):
12 HE
Farbe:
grau
Breite:
600 mm
Tiefe:
450 mm
Art. Nr. FTTH-BOX-OUT-6
FTTH IP65 Anschlussbox für 96 Fasern und Faserüberlängenaufnahme
Zugangsschutz:
Spezialschraube/ Plombe
Art. Nr. 692724IP55.TS
19" Netzwerkschrank 24HE 800x800, IP55, mit vormontiertem Sockel, RAL9005
Anzahl der Höheneinheiten (HE):
24 HE
Farbe:
schwarz
Breite:
800 mm
Tiefe:
800 mm
Art. Nr. FTTH-BOX-OUT-2
FTTH IP65 Anschlussbox für 16Fasern, 8Kupplungen und Faserüberlängenaufnahme
Zugangsschutz:
Spezialschraube/ Plombe
Art. Nr. 691709IP55.2
19" Wandgehäuse IP55, 9HE, Stahltür, Tiefe 600 mm, RAL7035
Anzahl der Höheneinheiten (HE):
9 HE
Farbe:
grau
Breite:
600 mm
Tiefe:
600 mm

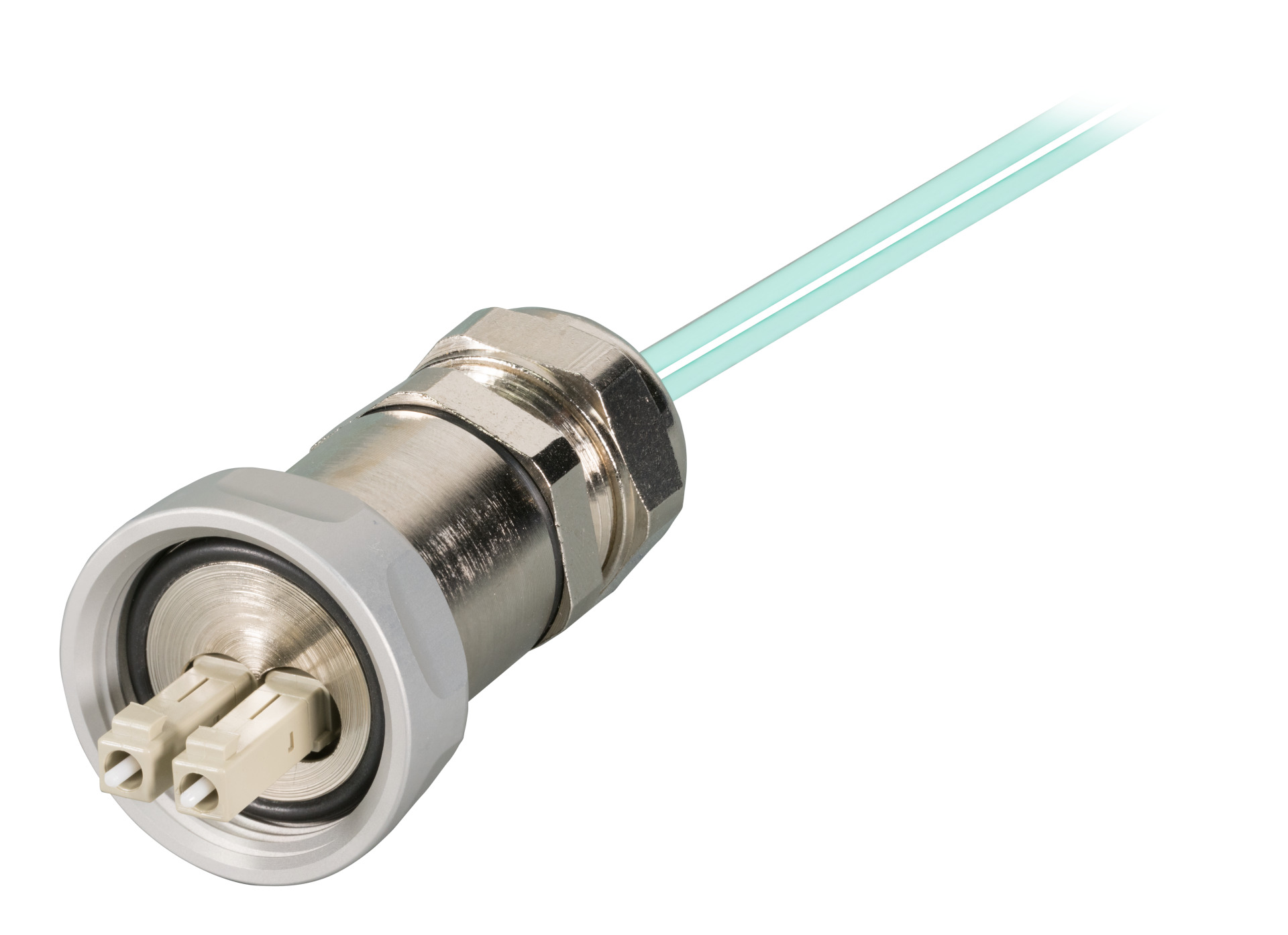

Art. Nr. IP67KVLCDOM3-5,0
IP67 Kabelverschraubung, M25, LC-D Stecker auf LC-D Stecker, OM3, 5m
Länge:
5,0 m

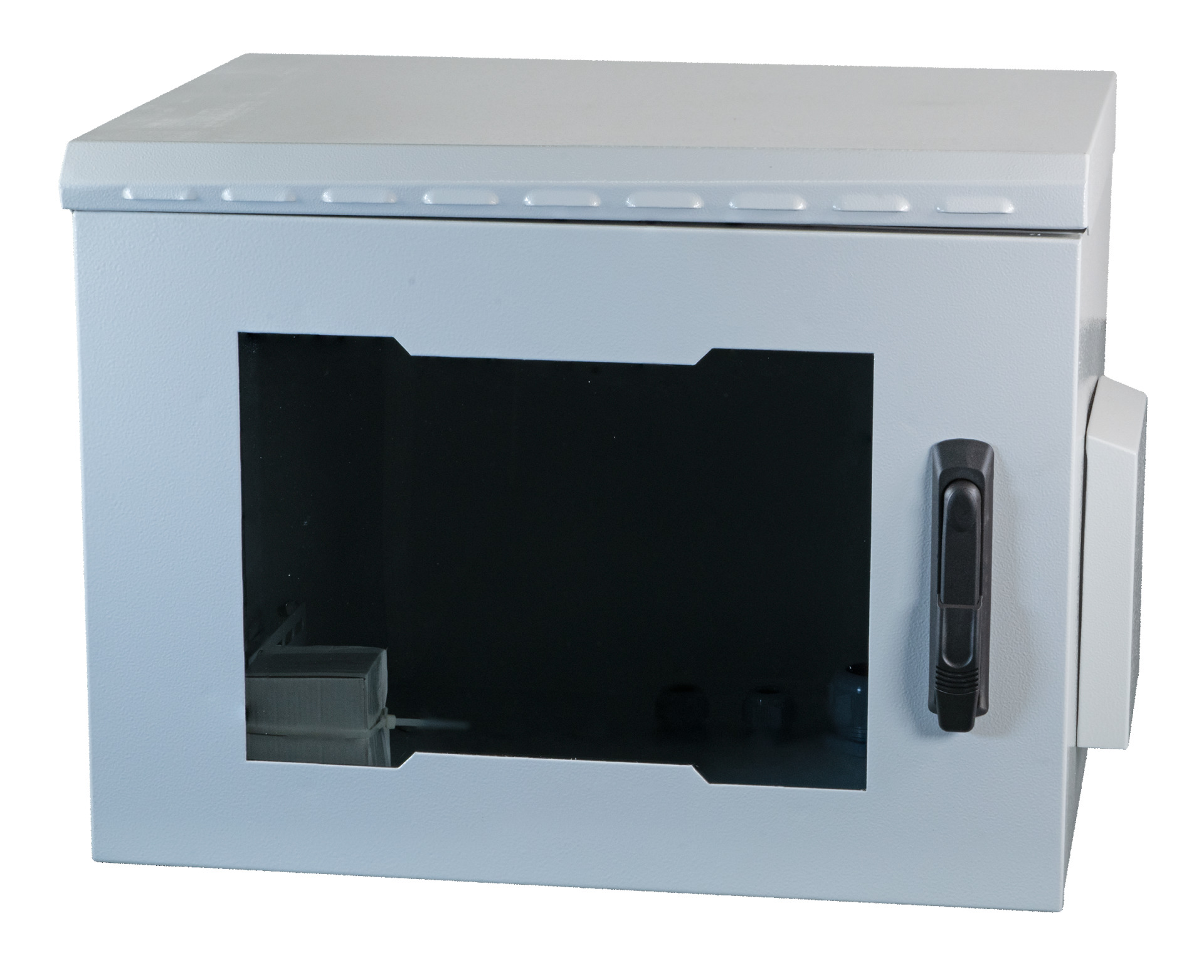

Art. Nr. 691709IP55.2G
19" Wandgehäuse IP55, 9HE, Glastür, Tiefe 600 mm, RAL7035
Anzahl der Höheneinheiten (HE):
9 HE
Farbe:
grau
Breite:
600 mm
Tiefe:
600 mm
Art. Nr. FTTH-BOX-OUT-5
FTTH IP65 Anschlussbox für 48 Fasern, 24 Kupplungen und Faserüberlängenaufnahme
Zugangsschutz:
Spezialschraube/ Plombe
Art. Nr. FTTH-BOX-OUT-3
FTTH IP65 Anschlussbox für 8Fasern, 4Kupplungen und Faserüberlängenaufnahme
Zugangsschutz:
Spezialschraube/ Plombe

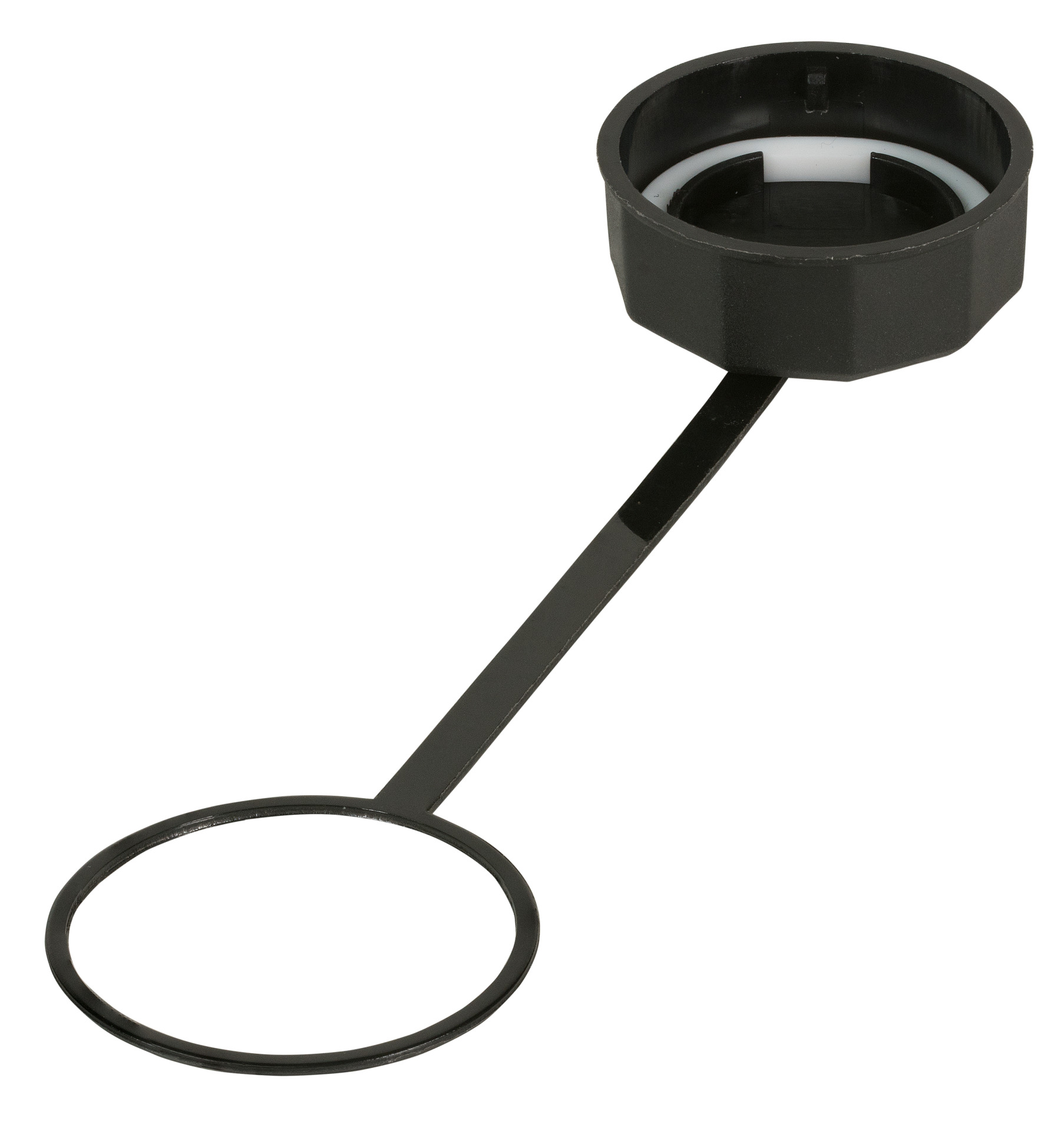

Art. Nr. IP68EBCAP
IP68 Verschlusskappe für Buchsengehäuse, Bajonettverschluss nach IEC61076-3-106
Farbe:
schwarz

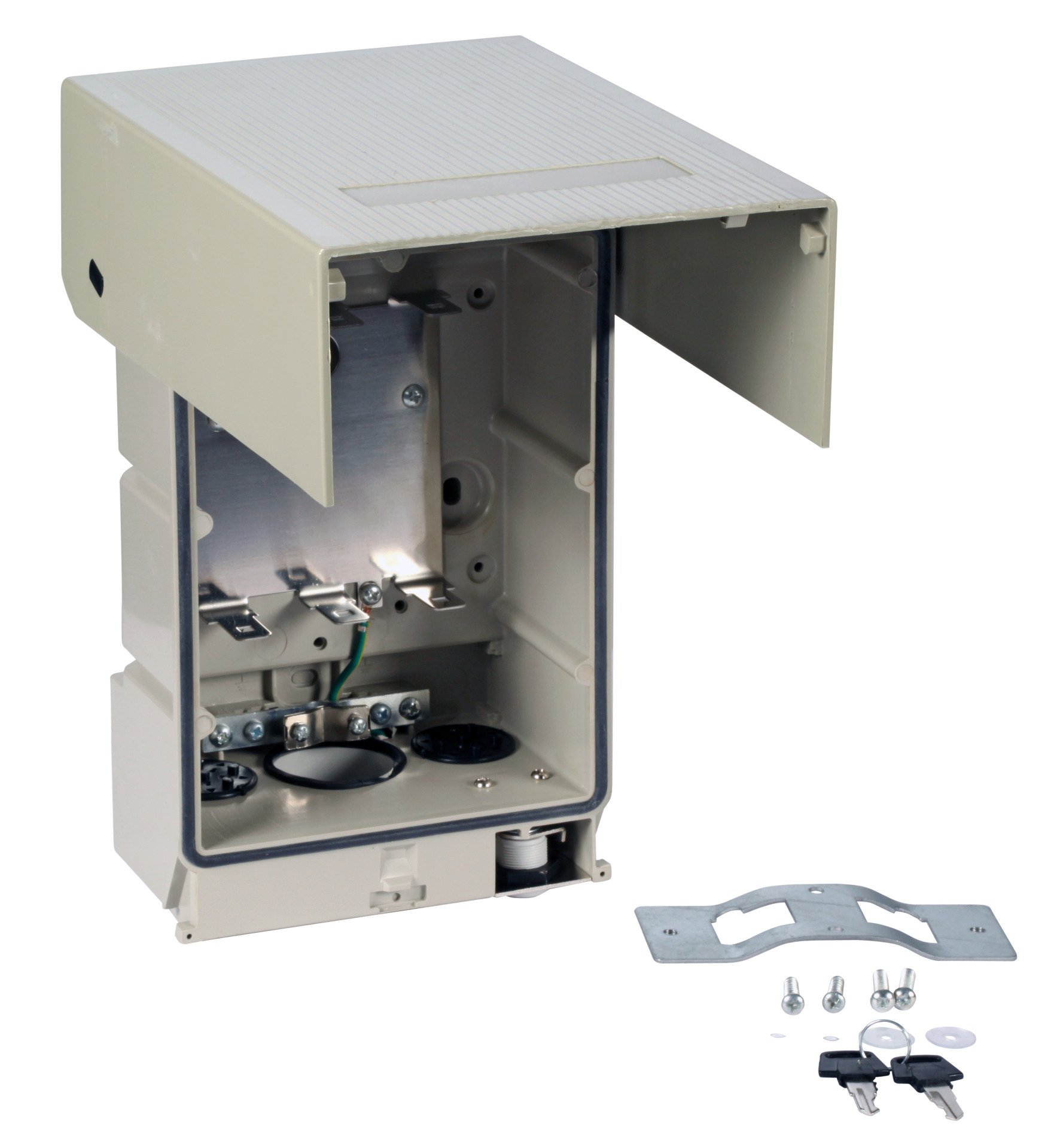

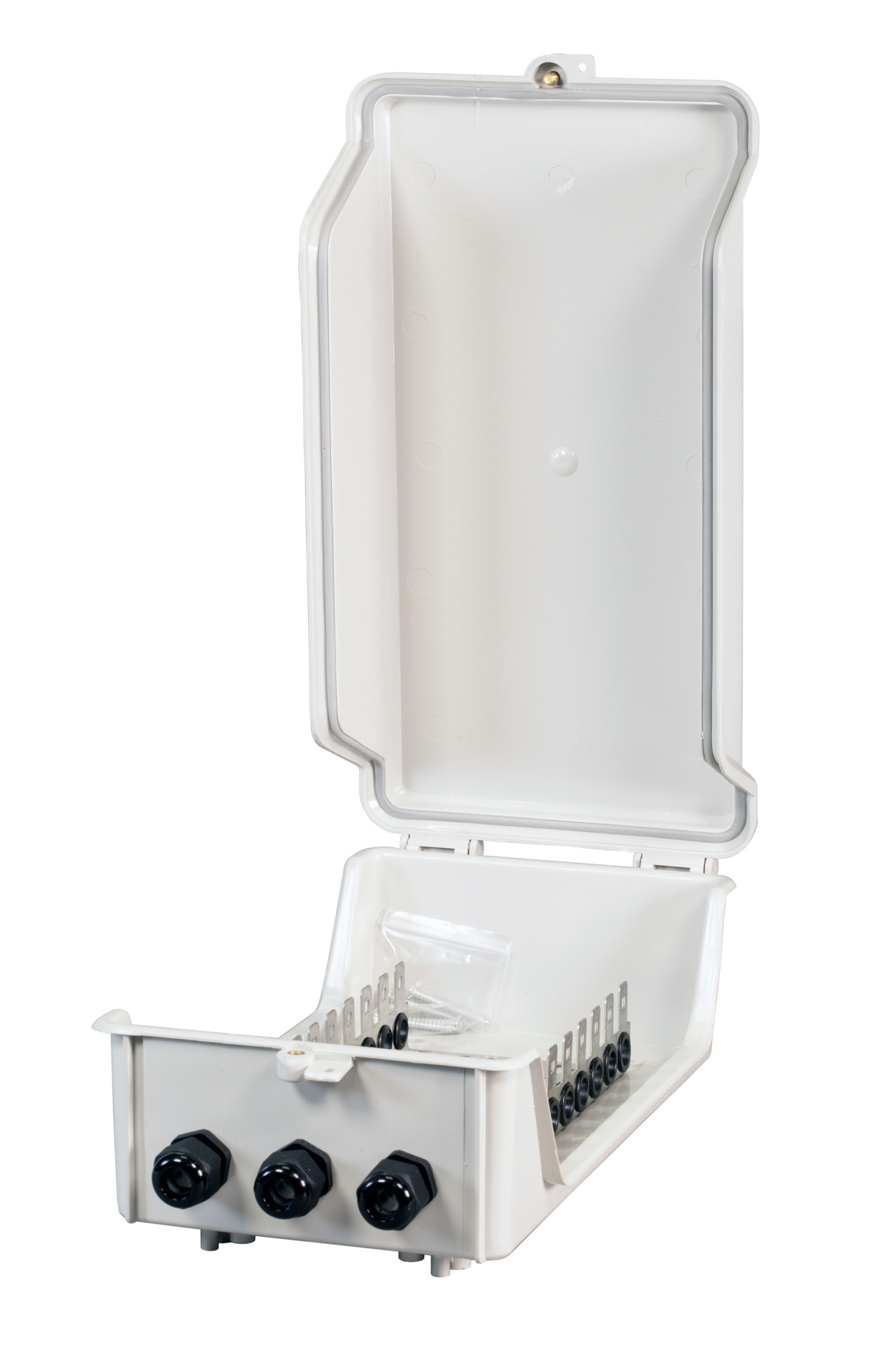

Art. Nr. 46051.1
TT Kleinverteiler 2 50DA IP54, BxHxT = 190 x 215 x 90 mm
Max. Anzahl der Doppeladern (DA):
50
Typ:
TT Kleinverteiler 2
Art. Nr. 692524IP55.TS
19" Netzwerkschrank 24HE 600x600, IP55, mit vormontiertem Sockel, RAL9005
Anzahl der Höheneinheiten (HE):
24 HE
Farbe:
schwarz
Breite:
600 mm
Tiefe:
600 mm

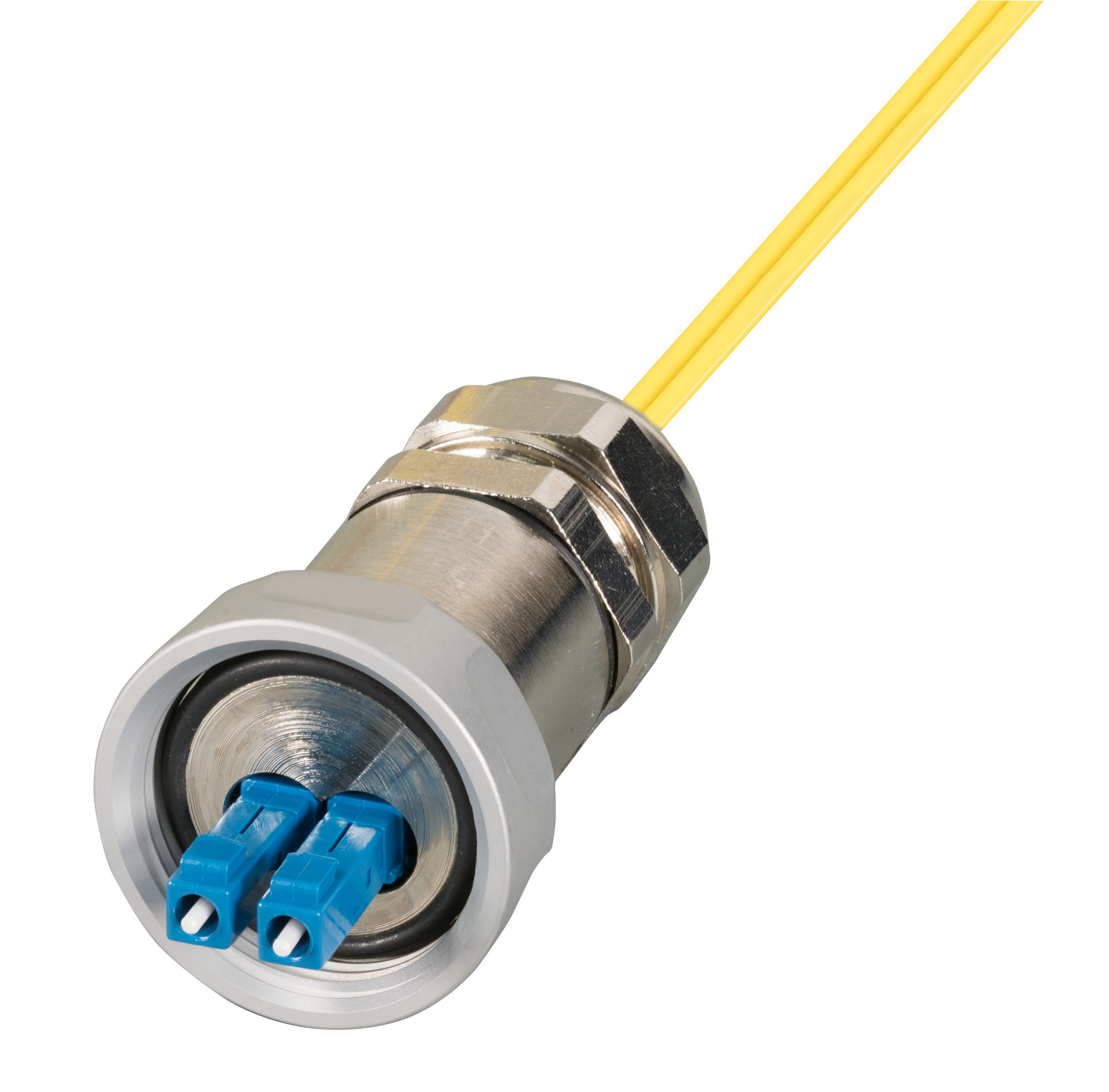

Art. Nr. IP67KVLCDOS2-5,0
IP67 Kabelverschraubung, M25, LC-D, Stecker auf LC-D Stecker, OS2, 5,0m
Länge:
5,0 m

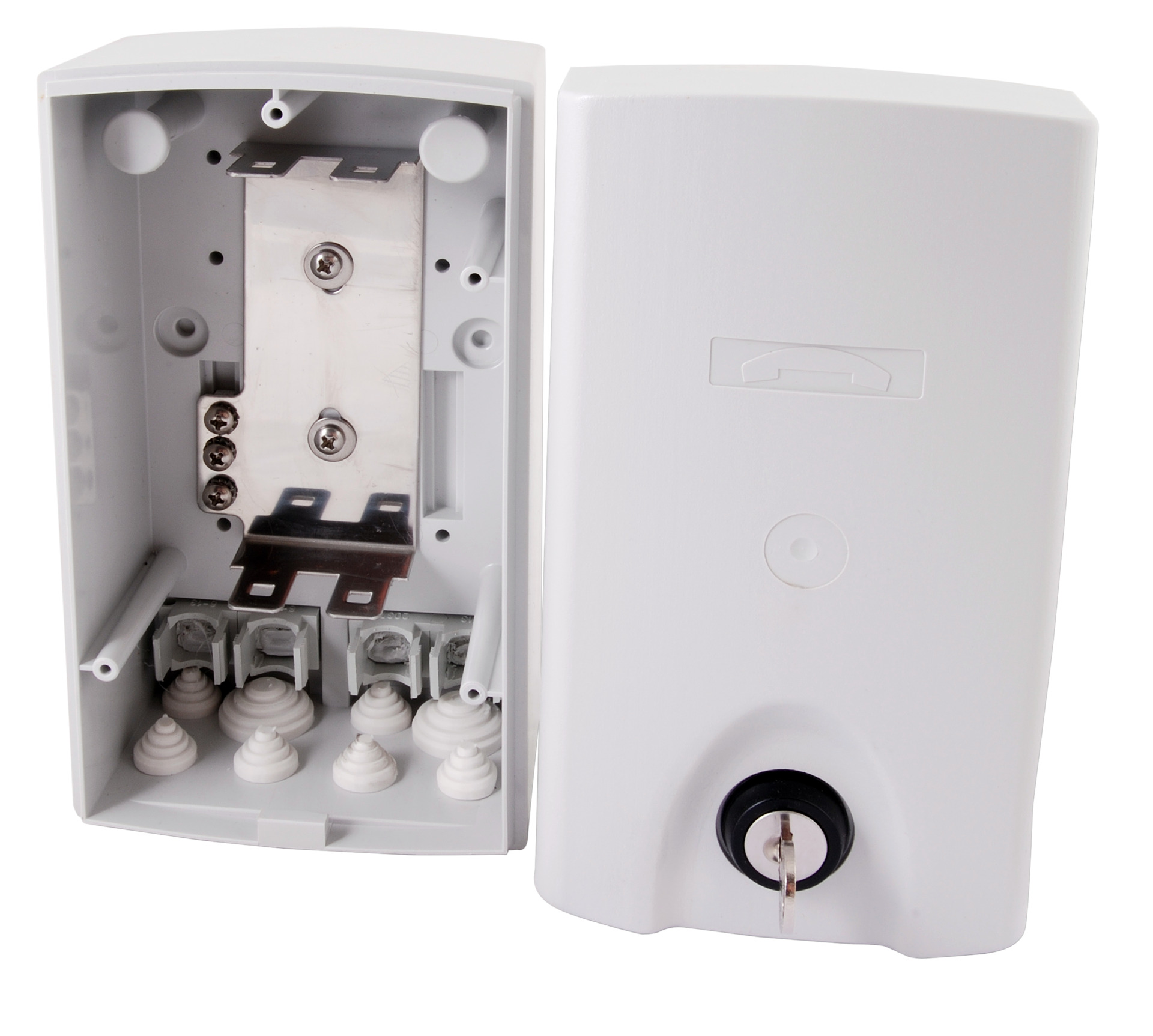

Art. Nr. 46049.1
TT Kleinverteiler 4 20DA IP54 BxHxT = 103x185x90mm
Max. Anzahl der Doppeladern (DA):
20
Typ:
TT Kleinverteiler 4
