Multifunktions-Rahmenset mit 1- und 2-Port Adapter
Multifunktions-Rahmenset mit 1-und 2-Port Adapter Keystone Format(HDMI,USB,RJ45)
Artikelnummer:
ET-25092
EAN Nr.:
4049759261597
Produktinformationen für Multifunktions-Rahmenset mit 1-und 2-Port Adapter Keystone Format(HDMI,USB,RJ45)

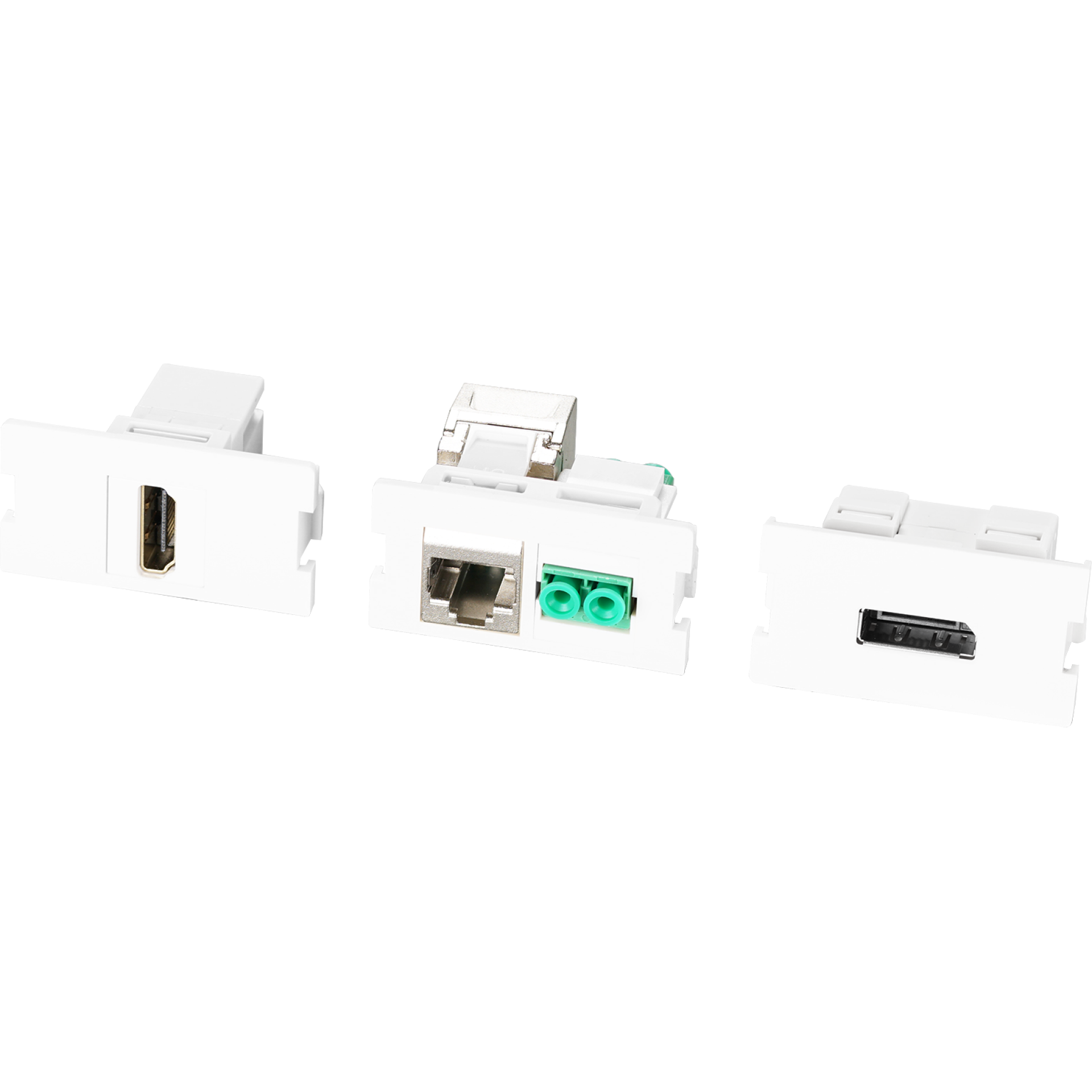

Multifunktionsrahmenset in Signalweiß (RAL9003) für den universellen Einsatz, egal ob für RJ45 Datenverbindungen, Glasfaser Verbindungen, HDMI oder Display Port Anschlüsse für Besprechungsräume oder Datenauslässe für USB im Keystone Format. Mit dem Multifunktionsrahmenset decken Sie all diese Bereiche mit nur einem Produkt ab.
Das Rahmenset ist so konzipiert, dass es bei der Installation möglich ist, die verschiedenen Platz-Bedürfnisse der Kabel und Stecker aufzunehmen. Somit ist es auch möglich, bestehende Installationen zu verfeinern und in eine strukturierte Form zu bringen.

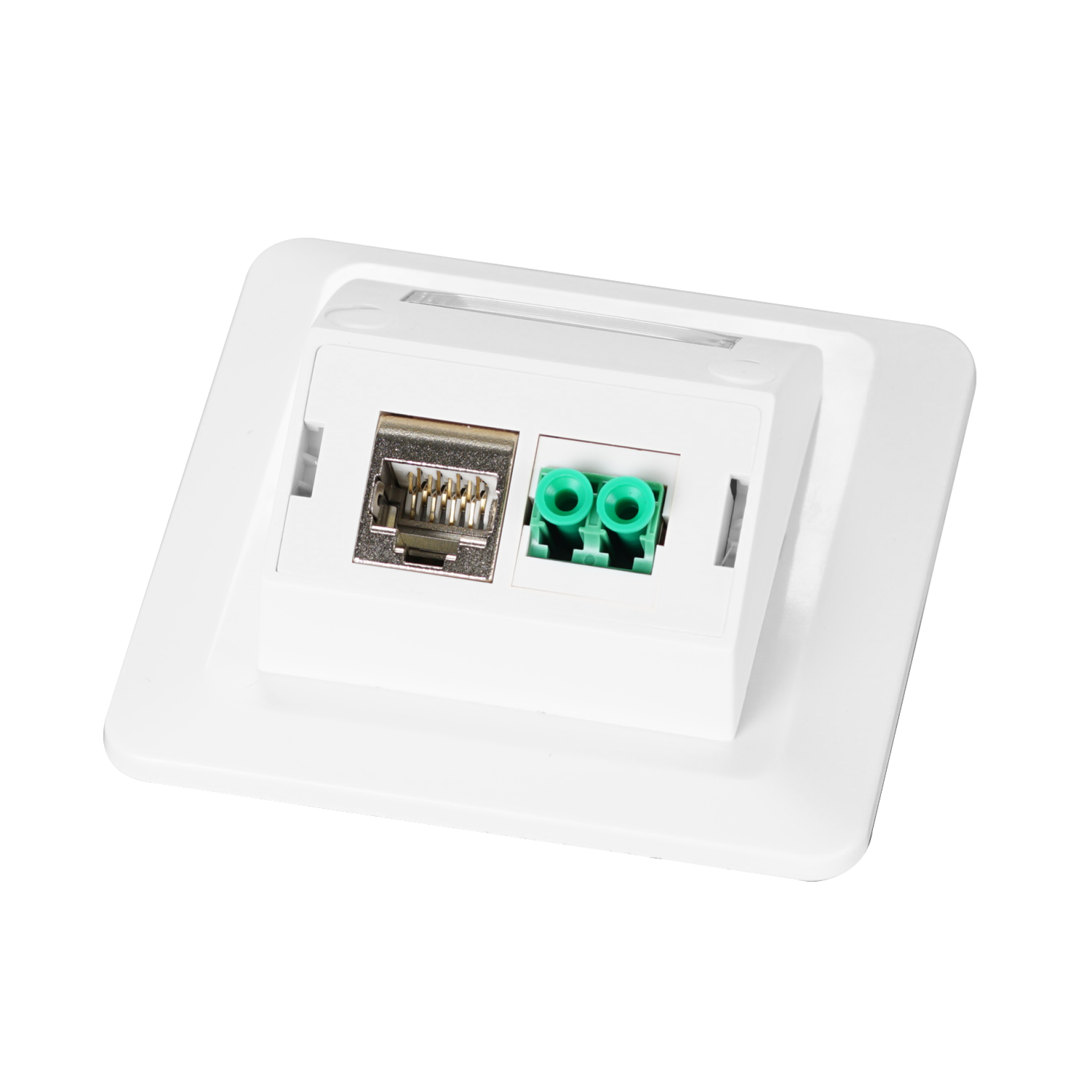

RJ45-Datenverbindung:
Nutzen Sie hierzu einfach den 1- oder 2-Port Adapter und statten diesen mit einem entsprechenden Keystone Modul (z.B. EFB Artikel: E-20095, E-20093, E-200100) aus und schließen Sie das Verlegekabel an. Wenn Sie kein Verlegekabel, sondern ein Patchkabel verlegt haben, ist dies auch kein Problem. Nutzen Sie hierzu einfach die RJ45 Buchse/ Buchse Adapter (EFB Artikel: z.B. 37521.1V2) aus unserem Portfolio. In Verbindung mit einem Multimedia-Keystone-Adapter empfehlen wir den Einsatz eines Slimline Keystone Moduls (E-200100 oder E-20095).

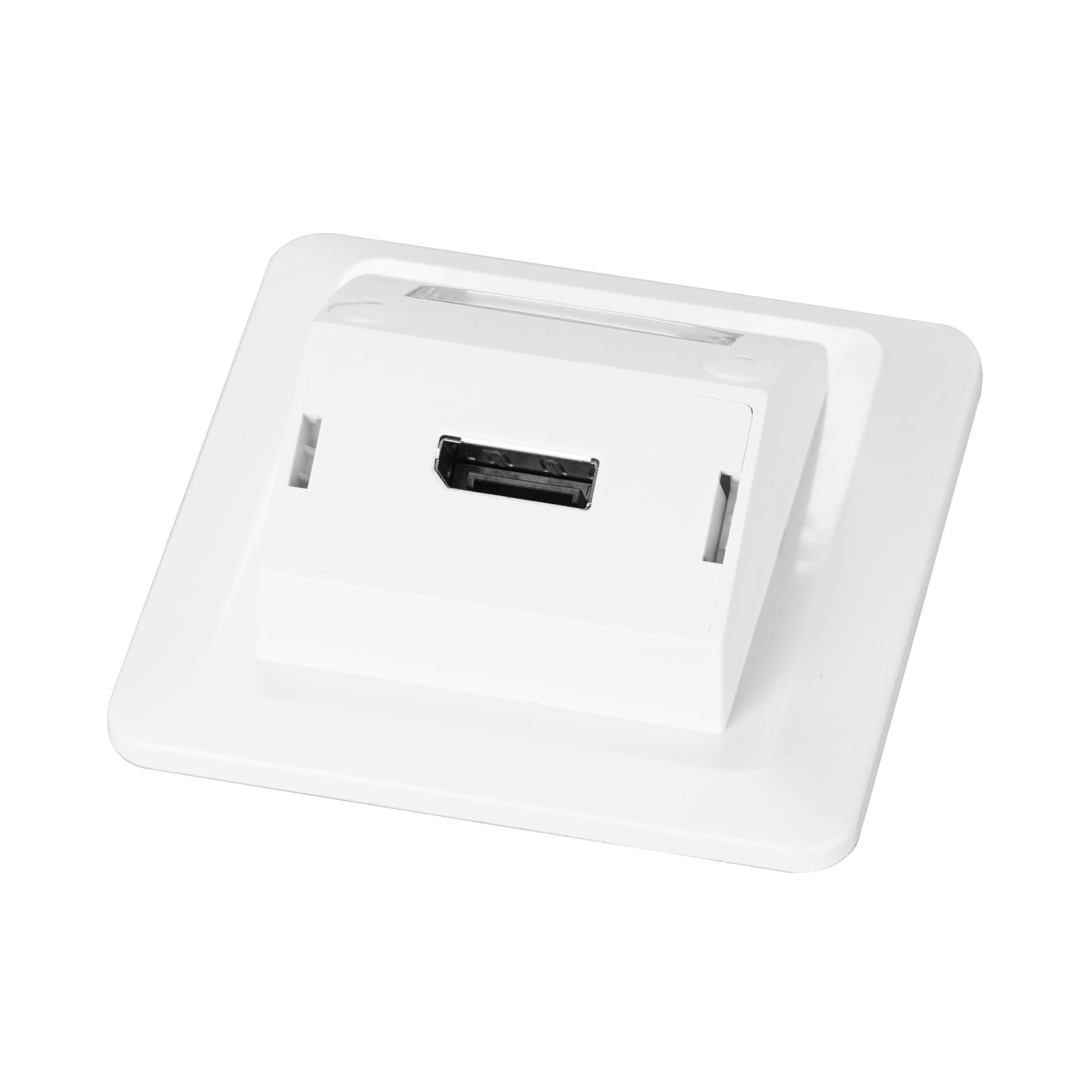

Display-Port-Anschluss:
Hierzu benötigen Sie den Display Port Adapter, der für dieses Rahmenset entwickelt worden ist. Durch einfaches Austauschen/ Einsetzen des Adapters, haben Sie die entsprechende Schnittstelle schon einsatzbereit. Hierbei ist zu beachten, dass eine maximale Steckerlänge von 47,5 mm in dem Rahmenset nicht überschritten wird.

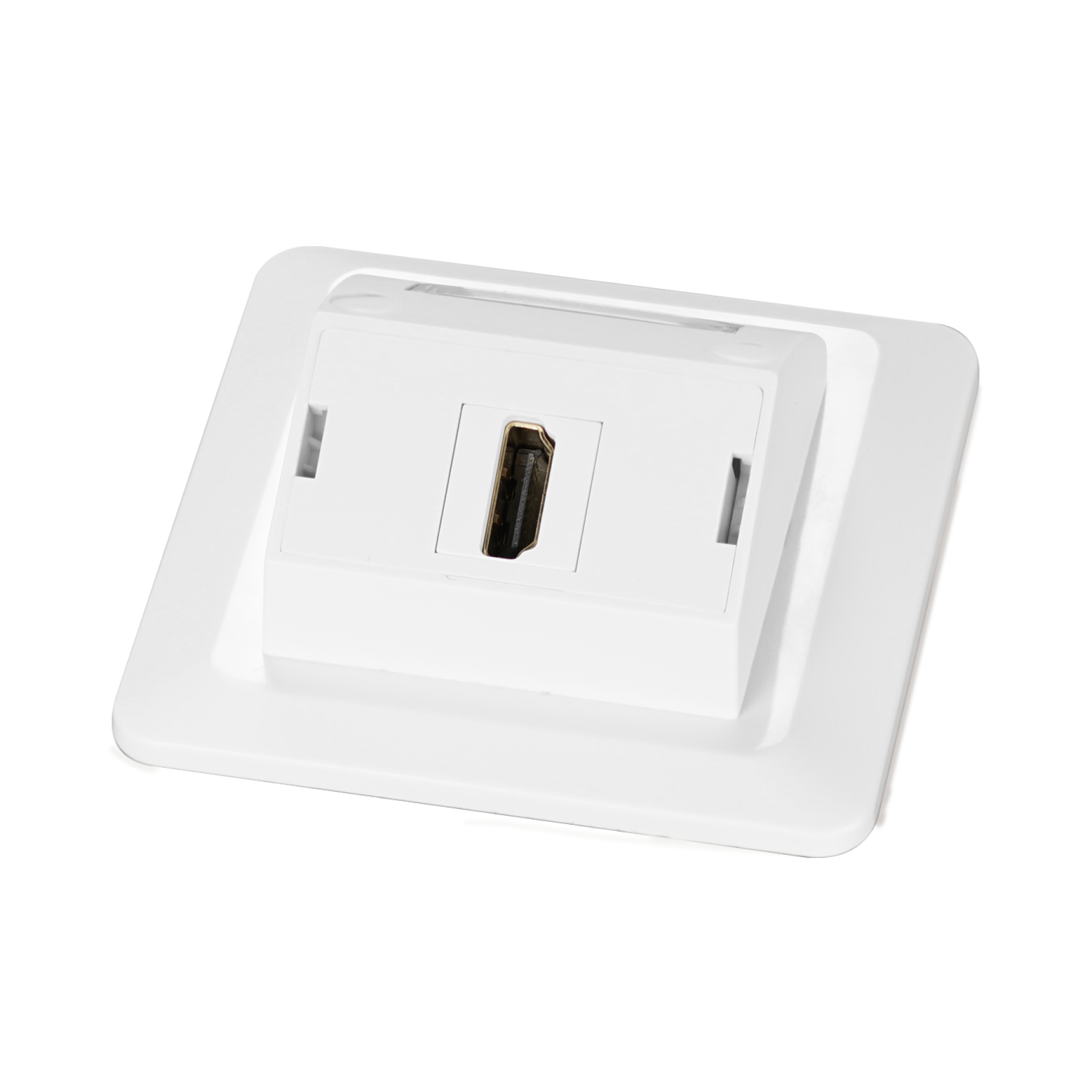

HDMI-Anschluss:
Nutzen Sie einfach den 1- oder 2-Port Adapter und statten diesen mit einem HDMI Adapter (EFB Artikel: EB520V2) aus und verbinden Sie die verlegten HDMI Kabel. Der Clou hierbei ist, dass Sie z.B. einen HDMI Adapter und einen USB Adapter nutzen könnten, um eine aktive Steuerung des Beamers bzw. Projektionsgerätes zu erhalten.
USB-Anschluss:
Nutzen Sie hierzu die bereits mitgelieferten 1- oder 2-Port Adapter und statten diese mit einem USB Keystone, egal welches Steckgesicht oder welcher USB Standard aus (EFB Artikel: EB534, EB527V2, EB552WS).
Glasfaser-Anschluss:
Nutzen Sie die bereits mitgelieferten 1- oder 2-Port Adapter und statten diese sogar mit Kupplungen für Glasfaseranschlüsse aus. Hierzu benötigen Sie lediglich noch den Glasfaseradapter 37501xx.1 und Flanschlose Kupplungen (EFB Artikel: 53515.1, 53511.1) und schon ist die Dose für den Glasfaseranschluss einsatzbereit.

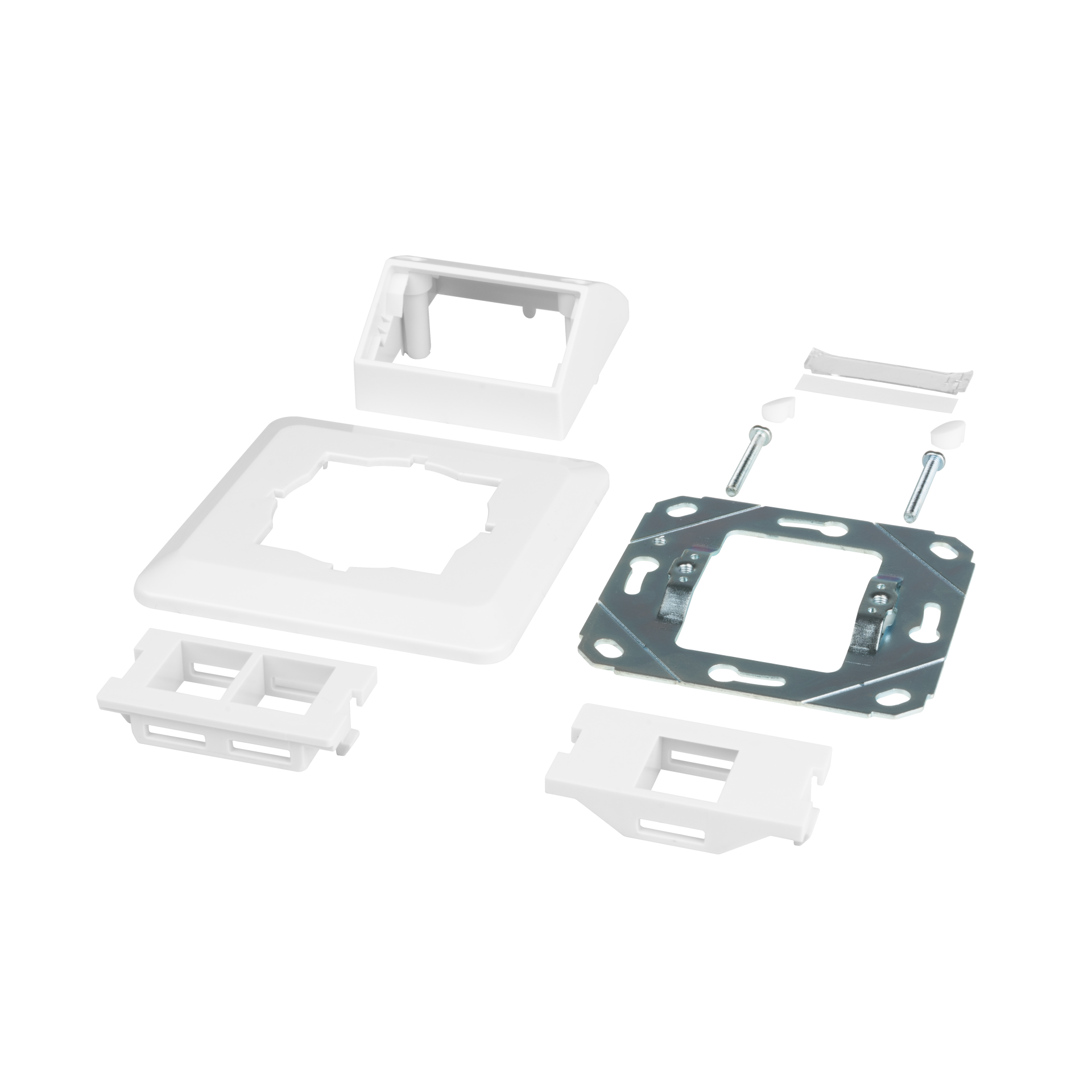

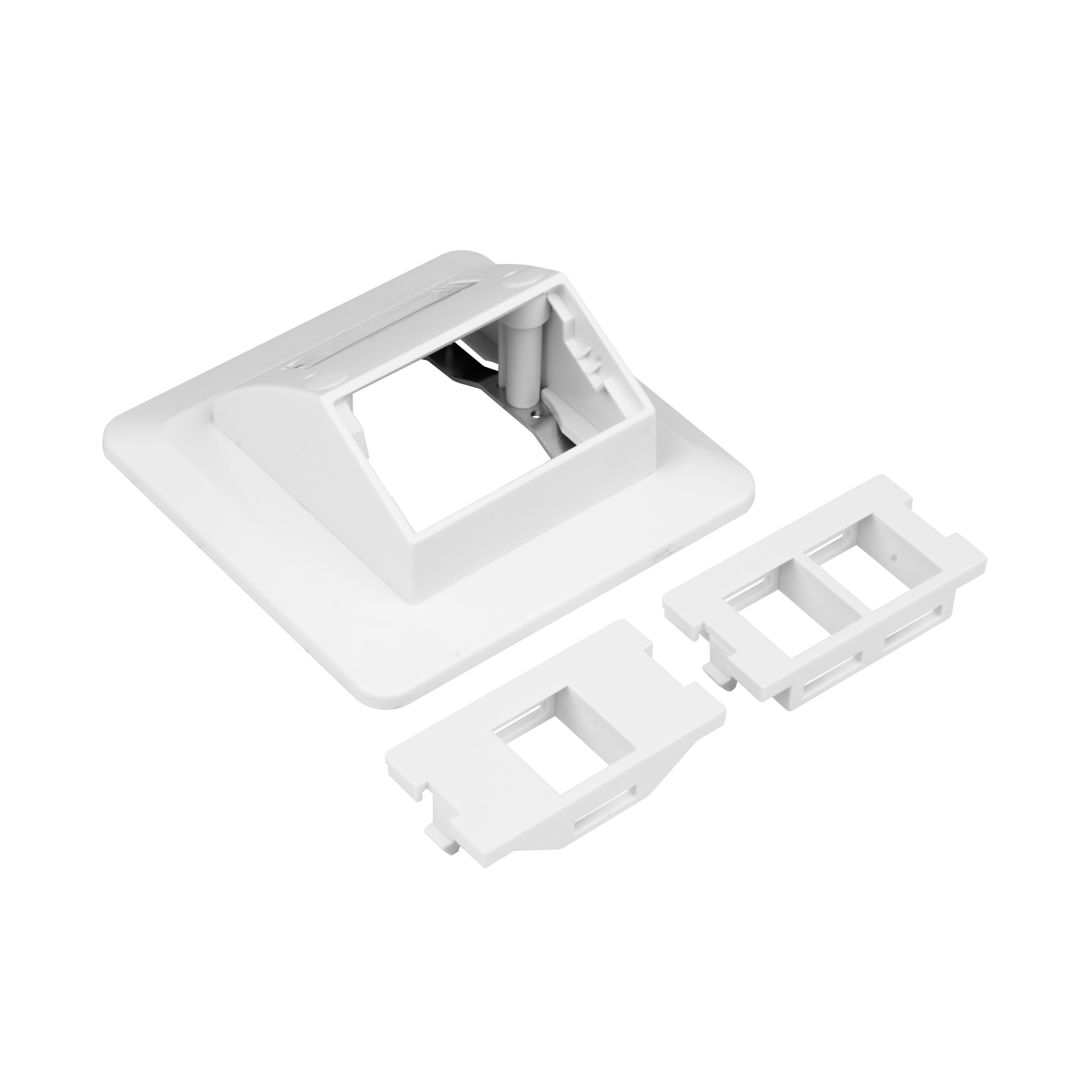

Lieferumfang:
1x Rahmenset UP
1x 1-Port Adapter
1x 2-Port Adapter
Optionales Zubehör:
Display Port Adapter (ET-25092.4)
Das Rahmenset ist so konzipiert, dass es bei der Installation möglich ist, die verschiedenen Platz-Bedürfnisse der Kabel und Stecker aufzunehmen. Somit ist es auch möglich, bestehende Installationen zu verfeinern und in eine strukturierte Form zu bringen.
RJ45-Datenverbindung:
Nutzen Sie hierzu einfach den 1- oder 2-Port Adapter und statten diesen mit einem entsprechenden Keystone Modul (z.B. EFB Artikel: E-20095, E-20093, E-200100) aus und schließen Sie das Verlegekabel an. Wenn Sie kein Verlegekabel, sondern ein Patchkabel verlegt haben, ist dies auch kein Problem. Nutzen Sie hierzu einfach die RJ45 Buchse/ Buchse Adapter (EFB Artikel: z.B. 37521.1V2) aus unserem Portfolio. In Verbindung mit einem Multimedia-Keystone-Adapter empfehlen wir den Einsatz eines Slimline Keystone Moduls (E-200100 oder E-20095).
Display-Port-Anschluss:
Hierzu benötigen Sie den Display Port Adapter, der für dieses Rahmenset entwickelt worden ist. Durch einfaches Austauschen/ Einsetzen des Adapters, haben Sie die entsprechende Schnittstelle schon einsatzbereit. Hierbei ist zu beachten, dass eine maximale Steckerlänge von 47,5 mm in dem Rahmenset nicht überschritten wird.
HDMI-Anschluss:
Nutzen Sie einfach den 1- oder 2-Port Adapter und statten diesen mit einem HDMI Adapter (EFB Artikel: EB520V2) aus und verbinden Sie die verlegten HDMI Kabel. Der Clou hierbei ist, dass Sie z.B. einen HDMI Adapter und einen USB Adapter nutzen könnten, um eine aktive Steuerung des Beamers bzw. Projektionsgerätes zu erhalten.
USB-Anschluss:
Nutzen Sie hierzu die bereits mitgelieferten 1- oder 2-Port Adapter und statten diese mit einem USB Keystone, egal welches Steckgesicht oder welcher USB Standard aus (EFB Artikel: EB534, EB527V2, EB552WS).
Glasfaser-Anschluss:
Nutzen Sie die bereits mitgelieferten 1- oder 2-Port Adapter und statten diese sogar mit Kupplungen für Glasfaseranschlüsse aus. Hierzu benötigen Sie lediglich noch den Glasfaseradapter 37501xx.1 und Flanschlose Kupplungen (EFB Artikel: 53515.1, 53511.1) und schon ist die Dose für den Glasfaseranschluss einsatzbereit.
Lieferumfang:
1x Rahmenset UP
1x 1-Port Adapter
1x 2-Port Adapter
Optionales Zubehör:
Display Port Adapter (ET-25092.4)
Technische Eigenschaften
| Anzahl der Module (bei Modulbauweise): | 2 |
|---|---|
| Ausführung der Oberfläche: | matt |
| Befestigungsart: | Befestigung mit Schraube |
| Beschriftungsfeld: | mit Beschriftungsfeld |
| Geeignet für Schutzart (IP): | IP20 |
| Mit Aufdruck: | Nein |
| Mit Klappdeckel: | Nein |
| Mit Staubschutz: | Nein |
| Mit Zugentlastung: | Nein |
| Montageart: | Aufputz |
| Temperatur: | -10 - 60 °C |
| Tragring: | Ja |
| Verriegelungsart: | Rastverriegelung |
| Werkstoff: |
Kunststoff Metall |
| Werkstoffgüte: | sonstige |
| Zusammenstellung: | Basiselement mit voller Abdeckplatte |
