Eine Netzwerkdose für RJ45, Glasfaser, HDMI, USB und DisplayPort
Das ist besonders am Markt:
Das neue Multifunktionsrahmenset von EFB-Elektronik, das sämtliche Einsatzbereiche in der Haus- und Gebäudeinstallation in einem Produkt vereint.
Entdecken Sie unser Sortiment
Das neue Multifunktionsrahmenset von EFB-Elektronik, das sämtliche Einsatzbereiche in der Haus- und Gebäudeinstallation in einem Produkt vereint.
Entdecken Sie unser Sortiment
Eine Netzwerkdose für alle
Das ist besonders am Markt:
Das neue Multifunktionsrahmenset von EFB-Elektronik, das sämtliche Einsatzbereiche in der Haus- und Gebäudeinstallation in einem Produkt vereint.
Entdecken Sie unser Sortiment
Das neue Multifunktionsrahmenset von EFB-Elektronik, das sämtliche Einsatzbereiche in der Haus- und Gebäudeinstallation in einem Produkt vereint.
Entdecken Sie unser Sortiment
Das Multifunktionsrahmenset von EFB-Elektronik mit vielfältigen, kombinierten Anschlussmöglichkeiten
✓ RJ45 Datenverbindungen
✓ Glasfaser Verbindungen
✓ HDMI oder DisplayPort Anschlüsse für Besprechungsräume oder
✓ Datenauslässe für USB im Keystone Format
Das Rahmenset ist so konzipiert, dass es nicht nur kombinierte Anschlussmöglichgleiten von Glasfaser-, Kupfer- und Multimedia möglich macht, es passt sich darüber hinaus bei der Installation perfekt auf die Aufnahme der eingesetzten Kabel und Stecker an – verfeinern Sie Ihre bestehende Installationen und bringen Sie diese in eine strukturierte Form.
✓ Glasfaser Verbindungen
✓ HDMI oder DisplayPort Anschlüsse für Besprechungsräume oder
✓ Datenauslässe für USB im Keystone Format
Das Rahmenset ist so konzipiert, dass es nicht nur kombinierte Anschlussmöglichgleiten von Glasfaser-, Kupfer- und Multimedia möglich macht, es passt sich darüber hinaus bei der Installation perfekt auf die Aufnahme der eingesetzten Kabel und Stecker an – verfeinern Sie Ihre bestehende Installationen und bringen Sie diese in eine strukturierte Form.
Vielfältiges Multifunktionsrahmenset
✓ RJ45 Datenverbindungen
✓ Glasfaser Verbindungen
✓ HDMI oder DisplayPort Anschlüsse für Besprechungsräume oder
✓ Datenauslässe für USB im Keystone Format
Das Rahmenset ist so konzipiert, dass es nicht nur kombinierte Anschlussmöglichgleiten von Glasfaser-, Kupfer- und Multimedia möglich macht, es passt sich darüber hinaus bei der Installation perfekt auf die Aufnahme der eingesetzten Kabel und Stecker an – verfeinern Sie Ihre bestehende Installationen und bringen Sie diese in eine strukturierte Form.
✓ Glasfaser Verbindungen
✓ HDMI oder DisplayPort Anschlüsse für Besprechungsräume oder
✓ Datenauslässe für USB im Keystone Format
Das Rahmenset ist so konzipiert, dass es nicht nur kombinierte Anschlussmöglichgleiten von Glasfaser-, Kupfer- und Multimedia möglich macht, es passt sich darüber hinaus bei der Installation perfekt auf die Aufnahme der eingesetzten Kabel und Stecker an – verfeinern Sie Ihre bestehende Installationen und bringen Sie diese in eine strukturierte Form.
Das passende Produktset für Ihre Anwendung
Lieferumfang
Optionales Zubehör:
DisplayPort Adapter (ET-25092.4)

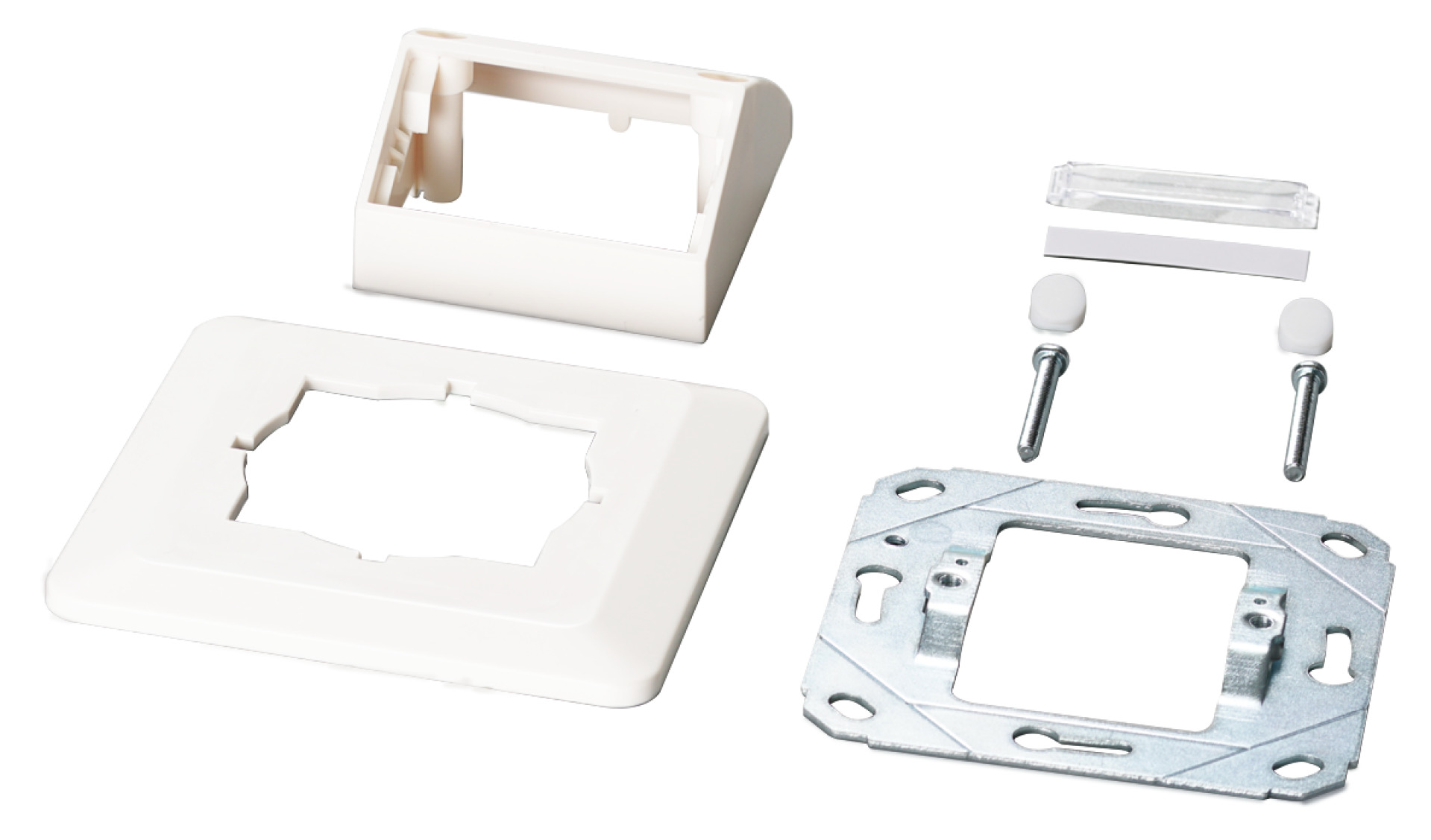

- 1x Rahmenset UP
- 1x 1-Port Keystone Adapterplatte
- 1x 2-Port Keystone Adapterplatte
Optionales Zubehör:
DisplayPort Adapter (ET-25092.4)
Lieferumfang
Optionales Zubehör:
DisplayPort Adapter (ET-25092.4)

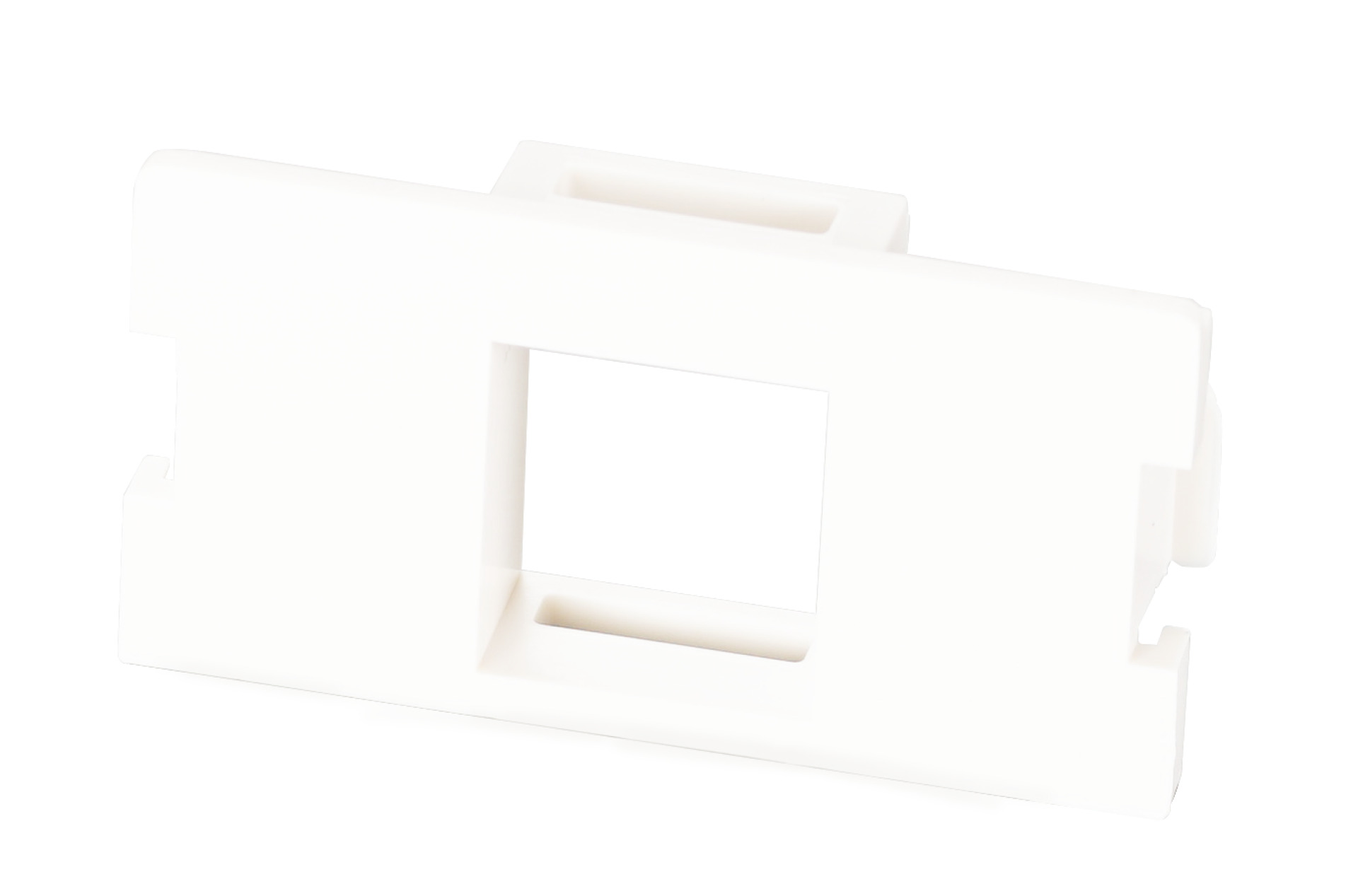

1x 1-Port Keystone Adapterplatte (ET-25092.1)

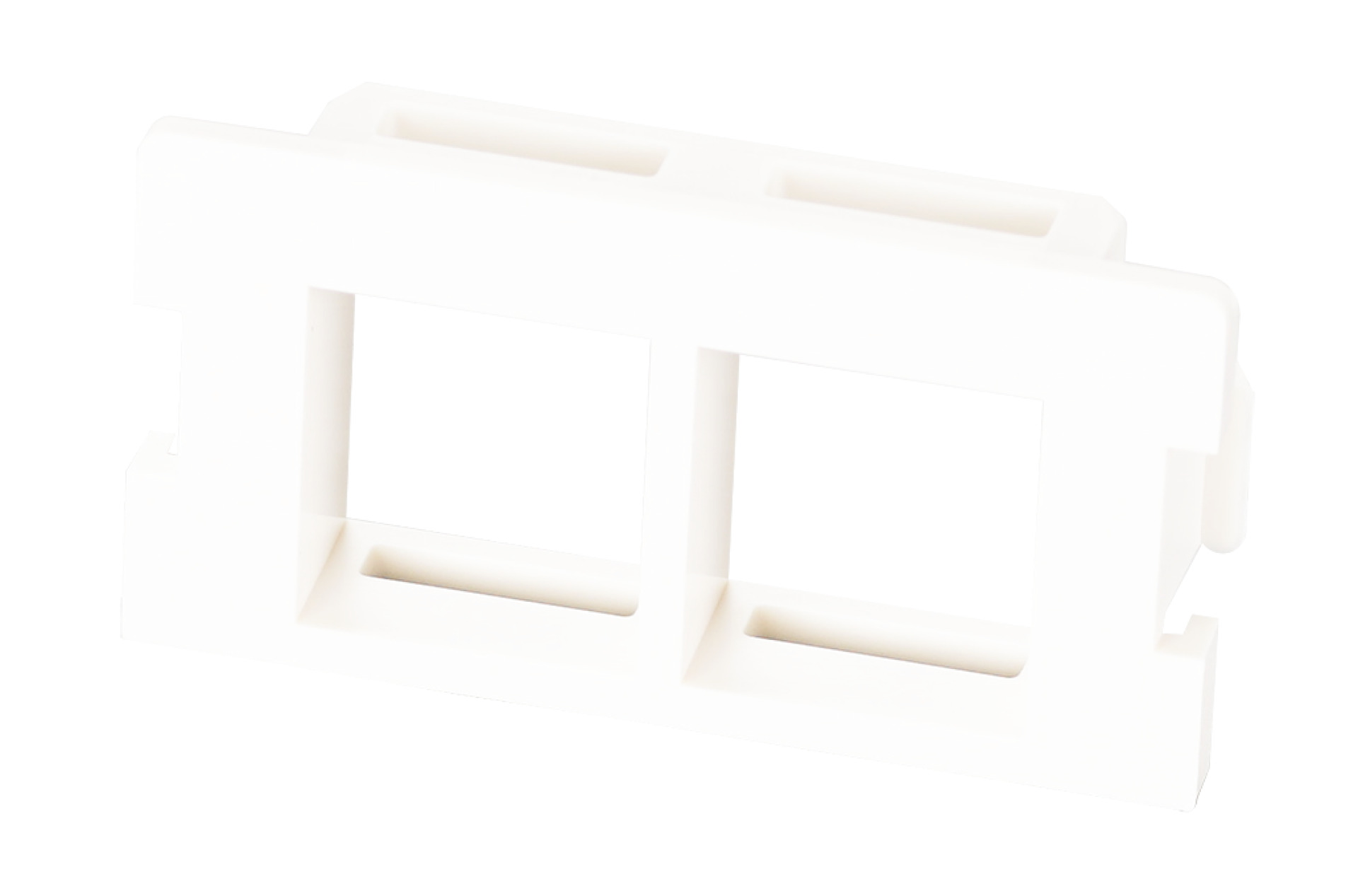

1x 2-Port Keystone Adapterplatte (ET-25092.2)
- 1x Rahmenset UP
Optionales Zubehör:
DisplayPort Adapter (ET-25092.4)
1x 1-Port Keystone Adapterplatte (ET-25092.1)
1x 2-Port Keystone Adapterplatte (ET-25092.2)

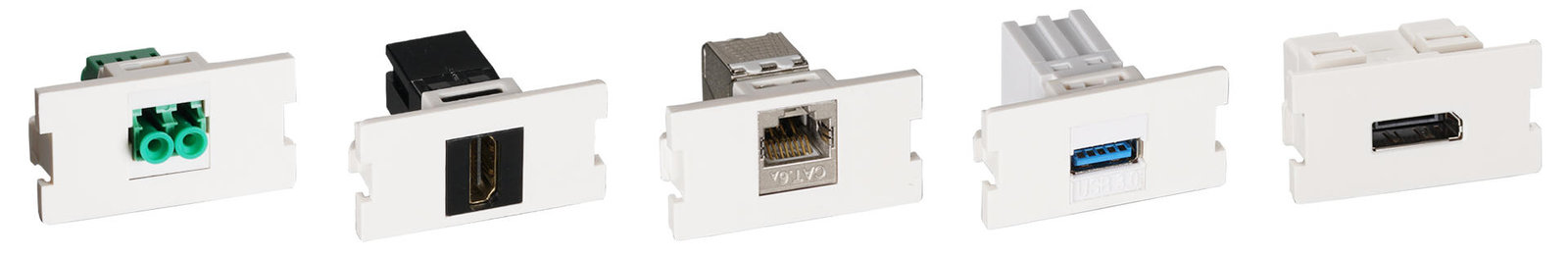

Vielfältige Kombinationsmöglichkeiten mit einem Produkt
Ein Produkt, vielfältige Anwendungen
Das Rahmenset für den kombinierten Einsatz im Multimedia- sowie Netzwerkbereich
Das Rahmenset für den kombinierten Einsatz im Multimedia- sowie Netzwerkbereich
Bessere Strukturierung
Verfeinern Sie bestehende Installationen und bringen Sie diese in eine strukturierte Form
Verfeinern Sie bestehende Installationen und bringen Sie diese in eine strukturierte Form
Individueller Platz für die Aufnahme
Optimiert auf die Länge von Stecker und Kabel
Optimiert auf die Länge von Stecker und Kabel
Umfangreiche technische Details
Ausführliche Zeichnungen und Informationen in den Datenblättern
Ausführliche Zeichnungen und Informationen in den Datenblättern
Einsatz in Fiber to the Home (FTTx) möglich
Netzebene (NE 4+5)
Netzebene (NE 4+5)
Sehr schnell zu Ihnen geliefert
Schnelle Lieferung direkt ab Lager
Schnelle Lieferung direkt ab Lager
So funktioniert's: Anschlüsse korrekt aufgebaut
Entdecken Sie die vielfältigen Einsatzmöglichkeiten. Diese können Sie nach Ihren Wünschen kombinieren, wie RJ45/HDMI, RJ45/LWL oder HDMI/USB oder viele weitere.
 |

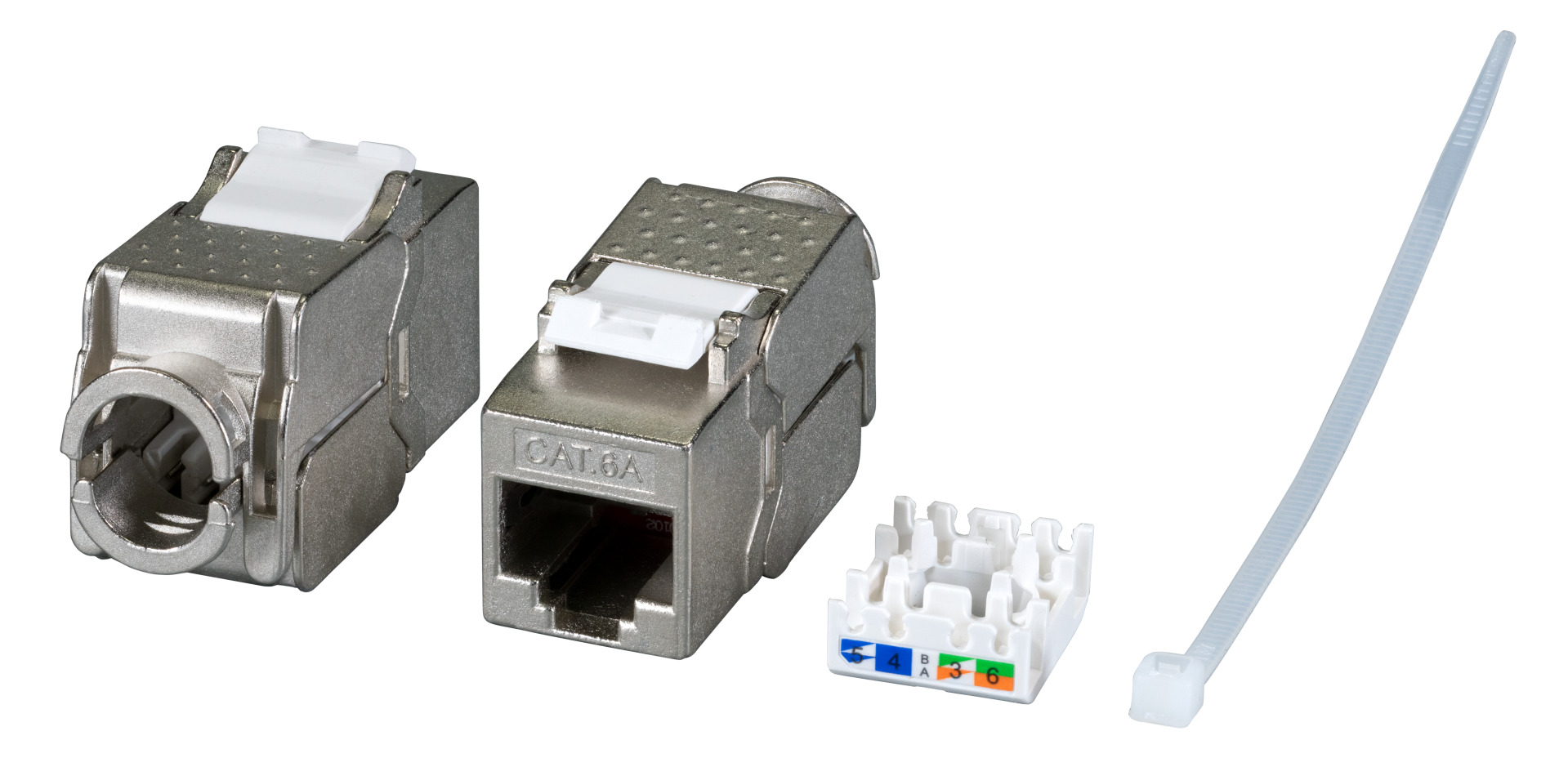

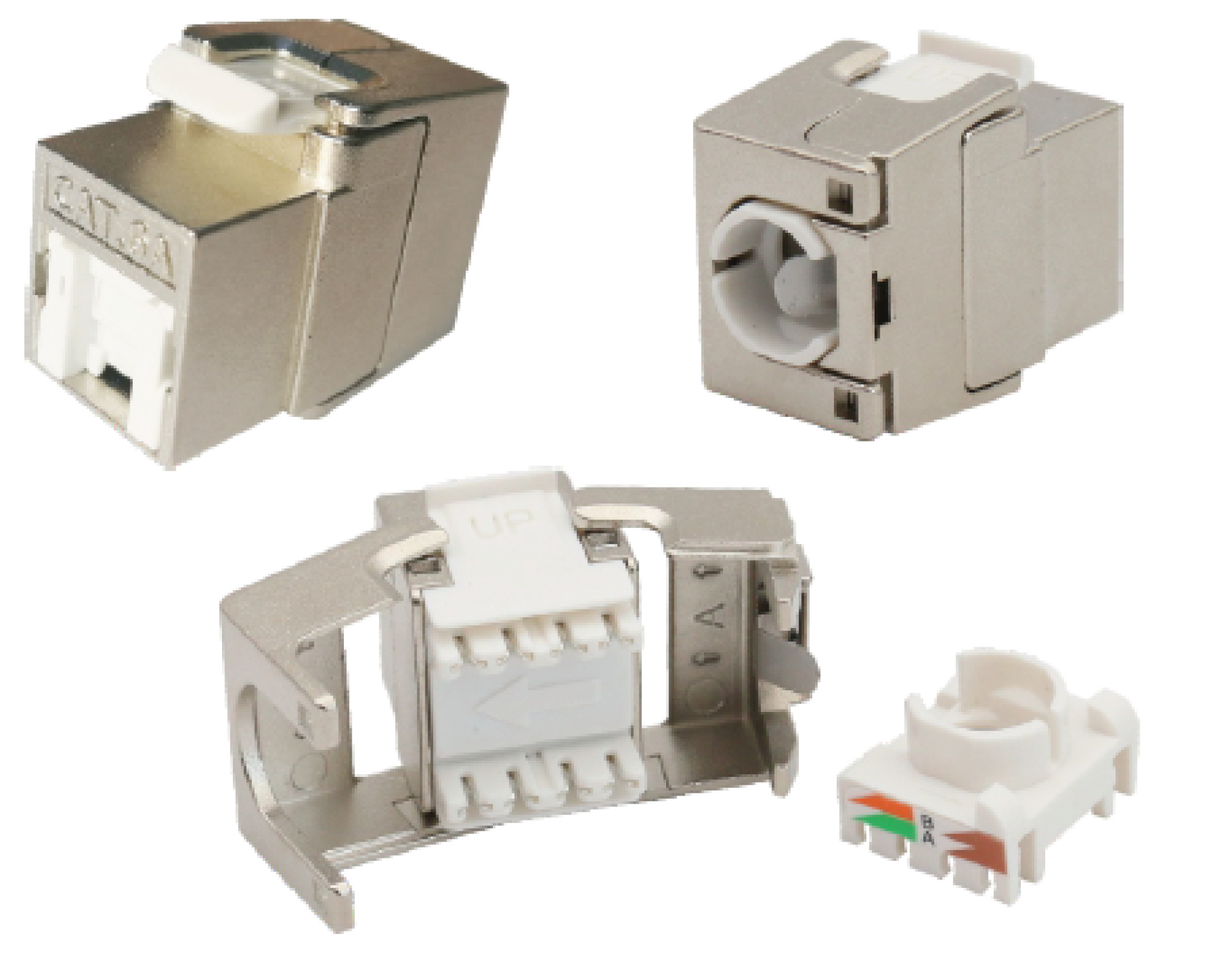

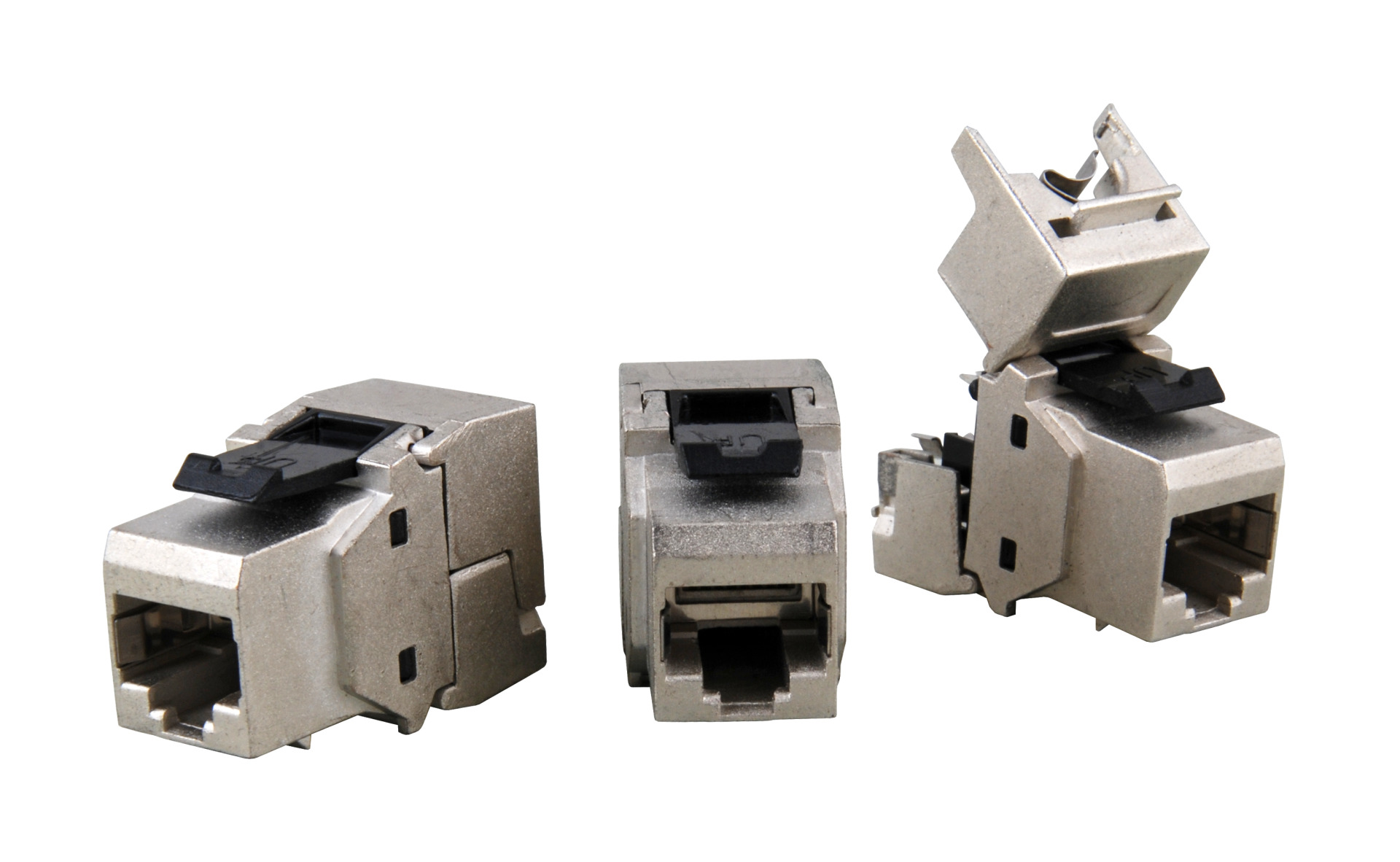

Für eine RJ45-Datenverbindung nutzen Sie einen 1- oder 2-Port Adapter und statten diesen mit einem entsprechenden Keystone (EFB-Produkttipp: E-20070, E-20093, E-200100) aus:
Jetzt entdecken |
 |
Für einen DisplayPort-Anschluss benötigen Sie den DisplayPort Buchsen Adapter (Artikelnr. ET-25092.4). Durch einfaches Austauschen/ Einsetzen des Adapters ist die entsprechende Schnittstelle einsatzbereit. Hinweis: Eine maximale Steckerlänge von 47,5 mm in dem Rahmenset darf nicht überschritten werden. Jetzt entdecken |
 |

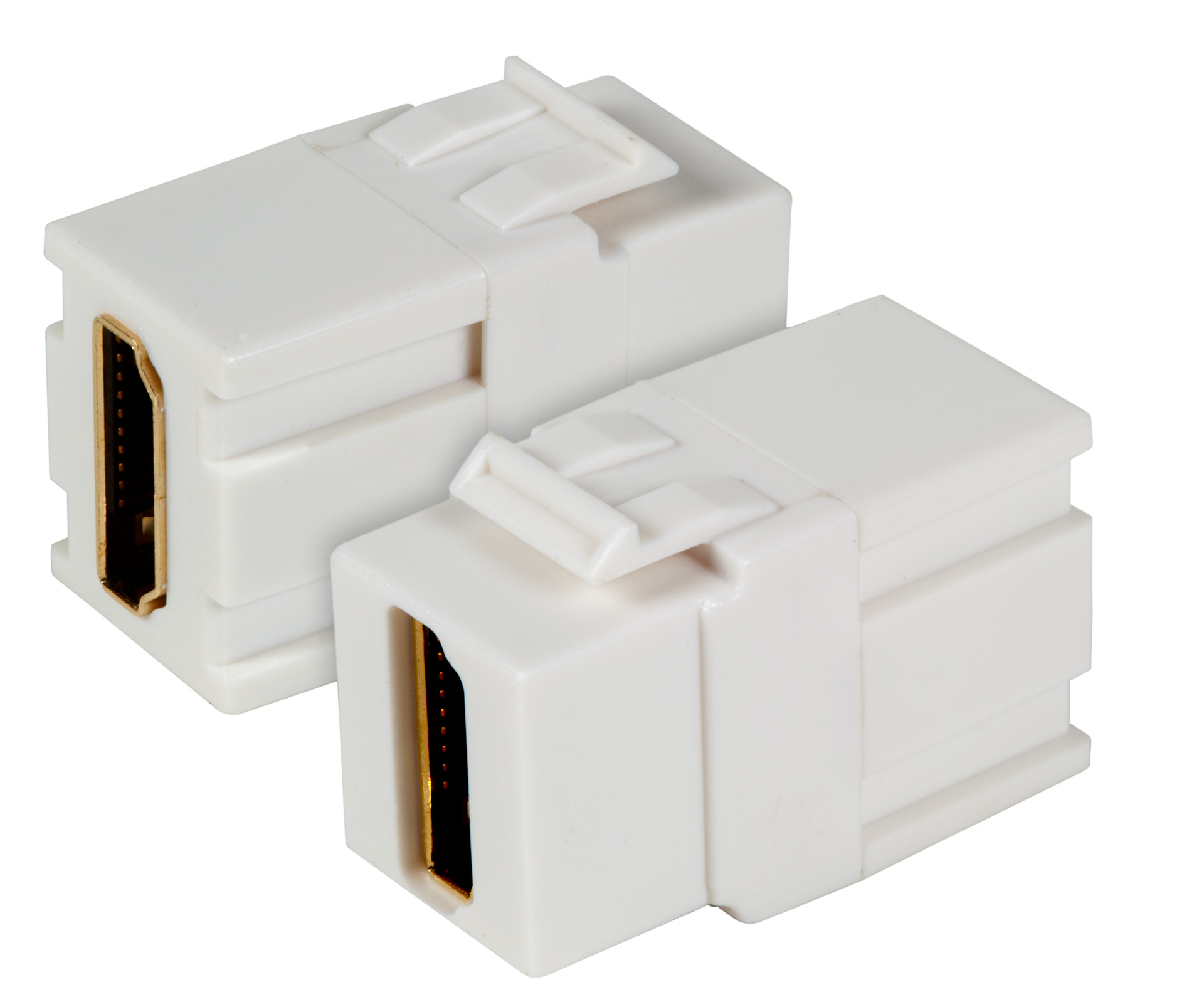

Für einen HDMI-Anschluss nutzen Sie den 1- oder 2-Port Adapter, statten diesen mit einem HDMI Adapter (EFB-Produkttipp: EB520V2) aus und verbinden Sie die verlegten HDMI Kabel. Expertentipp: Für eine aktive Steuerung eines Beamers bzw. Projektionsgerätes können Sie z.B. einen HDMI Adapter und einen USB Adapter gleichzeitig nutzen. Jetzt entdecken |
 |

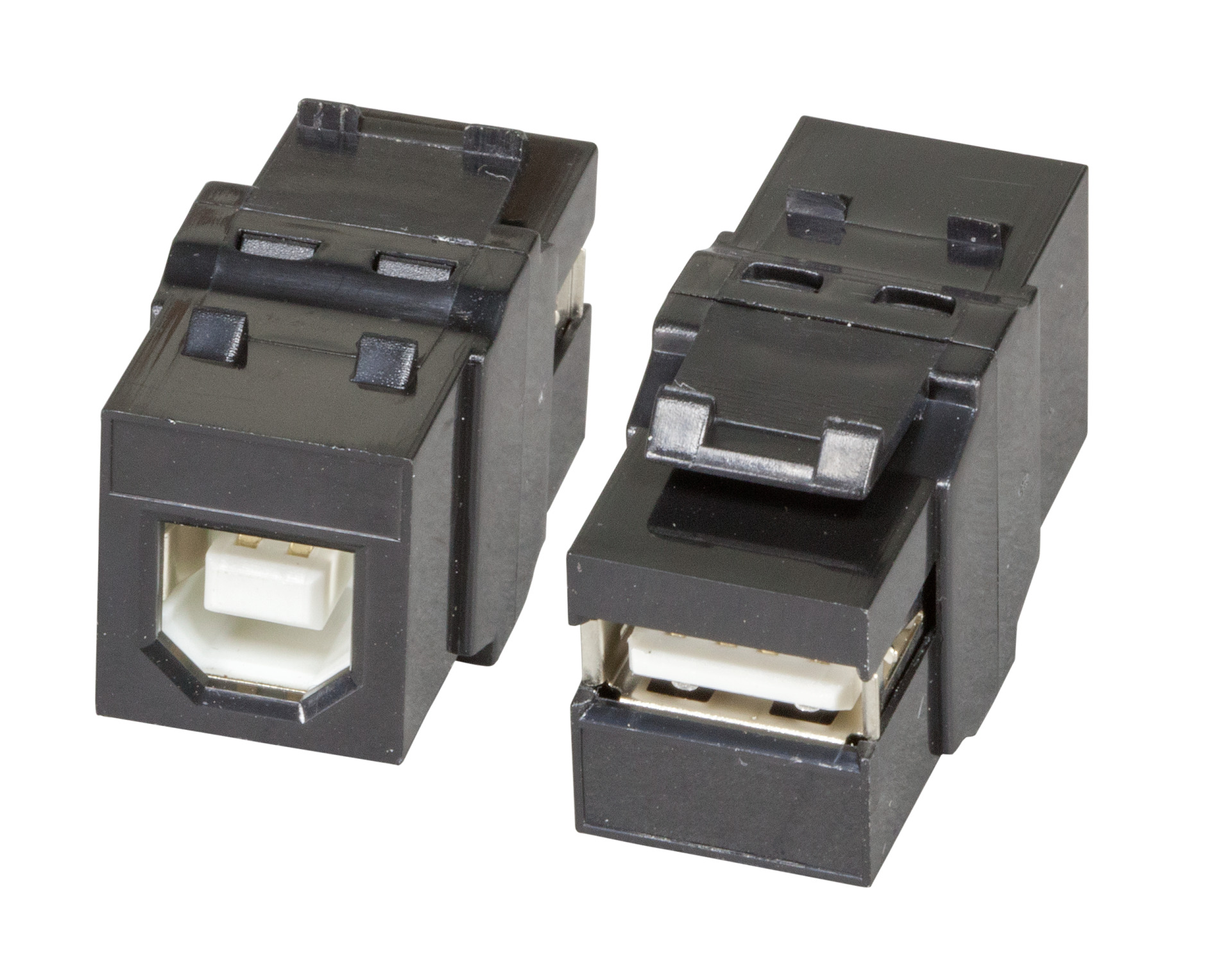

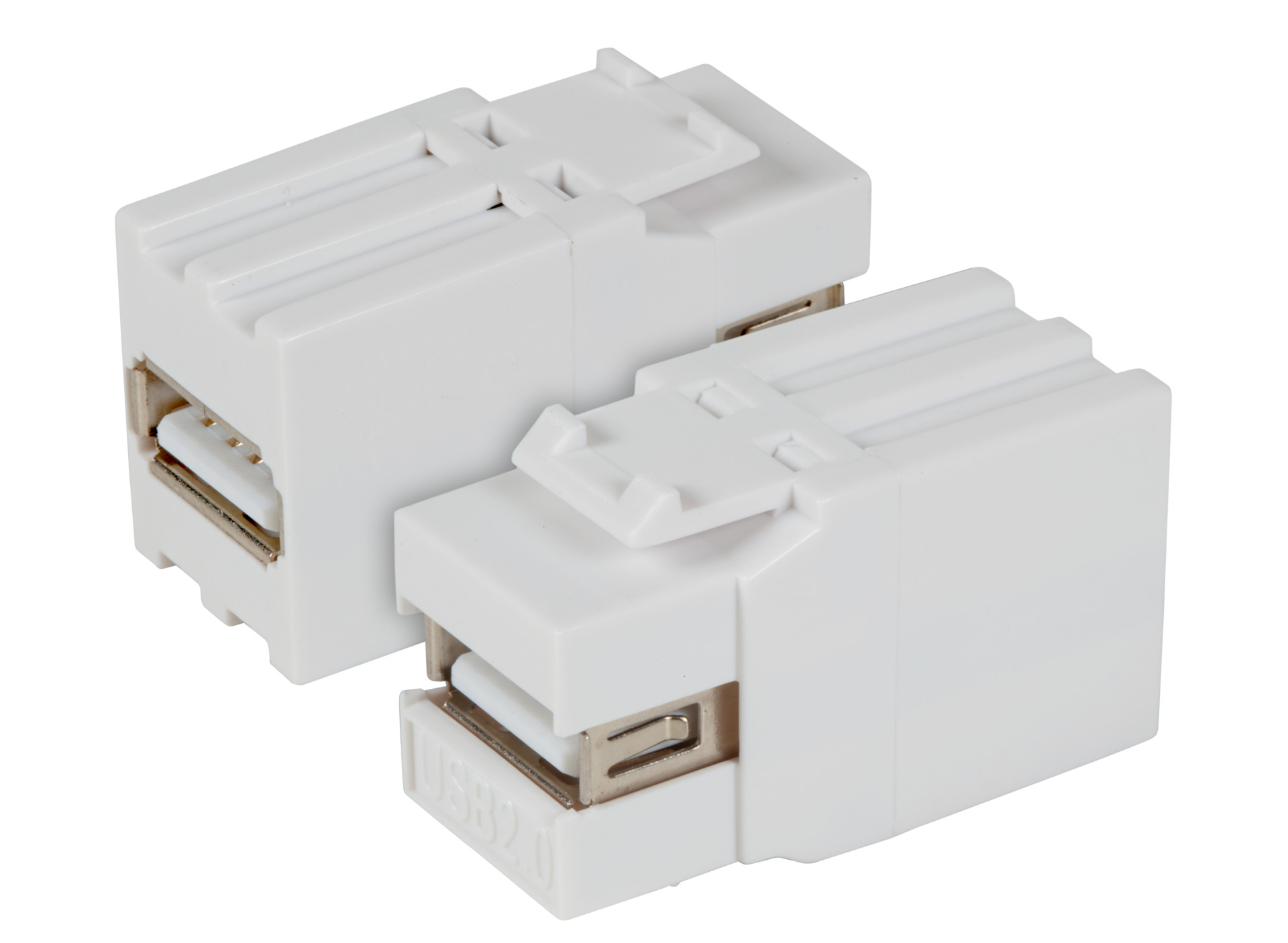

Für einen USB-Anschluss nutzen Sie die mitgelieferten 1- oder 2-Port Adapter und statten diese mit einem USB Keystone, egal welches Steckgesicht oder welcher USB Standard, aus (EFB-Produkttipp: EB534, EB527V2). Jetzt entdecken |
 |
Für einen Glasfaser-Anschluss nutzen Sie die mitgelieferten 1- oder 2-Port Adapter und statten diese mit Kupplungen für Glasfaseranschlüsse aus. Um den Glasfaseranschluss einsatzbereit zu machen, benötigen Sie den Glasfaseradapter 37501xx.1 und flanschlose Kupplungen (EFB-Produkttipp: 53515.1, 53511.1). Jetzt entdecken |
Für eine RJ45-Datenverbindung nutzen Sie einen 1- oder 2-Port Adapter und statten diesen mit einem entsprechenden Keystone (EFB-Produkttipp: E-20070, E-20093, E-200100) aus:
Jetzt entdecken
- Option 1 Anschluss mit Verlegekabel

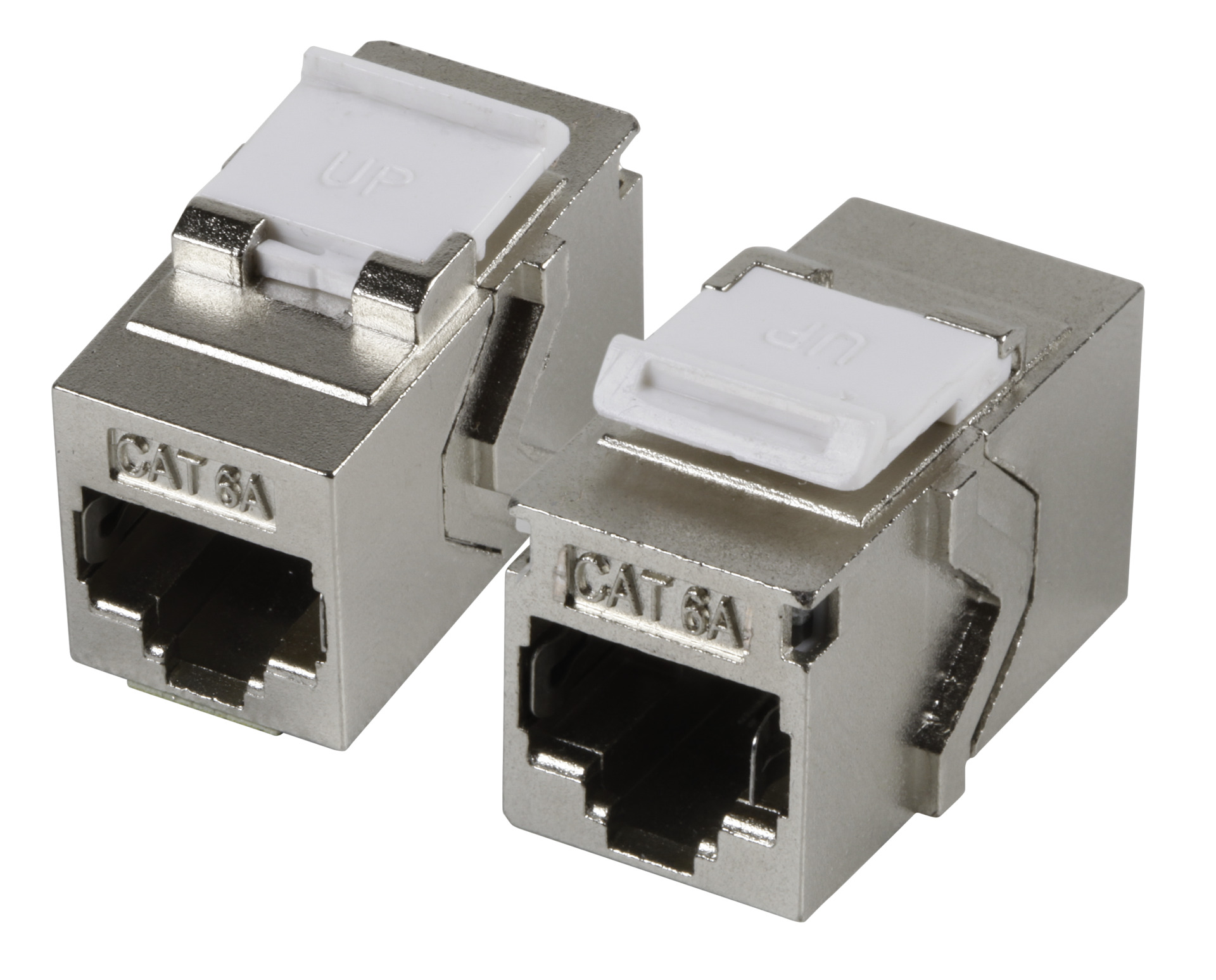

- Option 2 Anschluss mit Patchkabel: Hierfür die RJ45 Buchse/ Buchse Adapter (EFB-Produkttipp: z.B. 37521.1V2) nutzen
Jetzt entdecken
Für einen DisplayPort-Anschluss benötigen Sie den DisplayPort Buchsen Adapter (Artikelnr. ET-25092.4). Durch einfaches Austauschen/ Einsetzen des Adapters ist die entsprechende Schnittstelle einsatzbereit.
Hinweis: Eine maximale Steckerlänge von 47,5 mm in dem Rahmenset darf nicht überschritten werden.
Jetzt entdecken
Hinweis: Eine maximale Steckerlänge von 47,5 mm in dem Rahmenset darf nicht überschritten werden.
Jetzt entdecken
Für einen HDMI-Anschluss nutzen Sie den 1- oder 2-Port Adapter, statten diesen mit einem HDMI Adapter (EFB-Produkttipp: EB520V2) aus und verbinden Sie die verlegten HDMI Kabel.
Expertentipp: Für eine aktive Steuerung eines Beamers bzw. Projektionsgerätes können Sie z.B. einen HDMI Adapter und einen USB Adapter gleichzeitig nutzen.
Jetzt entdecken
Expertentipp: Für eine aktive Steuerung eines Beamers bzw. Projektionsgerätes können Sie z.B. einen HDMI Adapter und einen USB Adapter gleichzeitig nutzen.
Jetzt entdecken
Für einen USB-Anschluss nutzen Sie die mitgelieferten 1- oder 2-Port Adapter und statten diese mit einem USB Keystone, egal welches Steckgesicht oder welcher USB Standard, aus (EFB-Produkttipp: EB534, EB527V2).
Jetzt entdecken
Jetzt entdecken
Für einen Glasfaser-Anschluss nutzen Sie die mitgelieferten 1- oder 2-Port Adapter und statten diese mit Kupplungen für Glasfaseranschlüsse aus.
Um den Glasfaseranschluss einsatzbereit zu machen, benötigen Sie den Glasfaseradapter 37501xx.1 und flanschlose Kupplungen (EFB-Produkttipp: 53515.1, 53511.1).
Jetzt entdecken
Um den Glasfaseranschluss einsatzbereit zu machen, benötigen Sie den Glasfaseradapter 37501xx.1 und flanschlose Kupplungen (EFB-Produkttipp: 53515.1, 53511.1).
Jetzt entdecken
Adapterrahmen zur Designkompatibilität
- Passend zum Rahmenset können Sie zwischen verschiedenen Adapterrahmen wählen, die eine Designkompatibilität zu namhaften Schalterprogramm-Herstellern ermöglichen.
- Integrieren Sie das Rahmenset somit in die Programme von Berker, Jung, Merten oder Gira
Jetzt entdecken
Multifunktionsrahmensets und Zubehör in unserem Sortiment
Adapterrahmen:
Keystones und Einbauadapter:
Art. Nr. ET-25092.4
Displayport Adapter für ET-25092 und ET-25092.3
Farbe:
weiß
RAL-Nummer (ähnlich):
9003
Art. Nr. 53515.1
Kupplung LC Duplex OS2 blau flanschlos
Ausführung:
LC/PC
Kategorie:
OS2
Farbe:
blau
Einfügedämpfung 1310nm:
< 0,15 dB
Art. Nr. 53511.1
Kupplung SC Simplex OS2 blau flanschlos
Ausführung:
SC / PC
Kategorie:
OS2
Farbe:
blau
Einfügedämpfung 850nm:
< 0,15 dB
