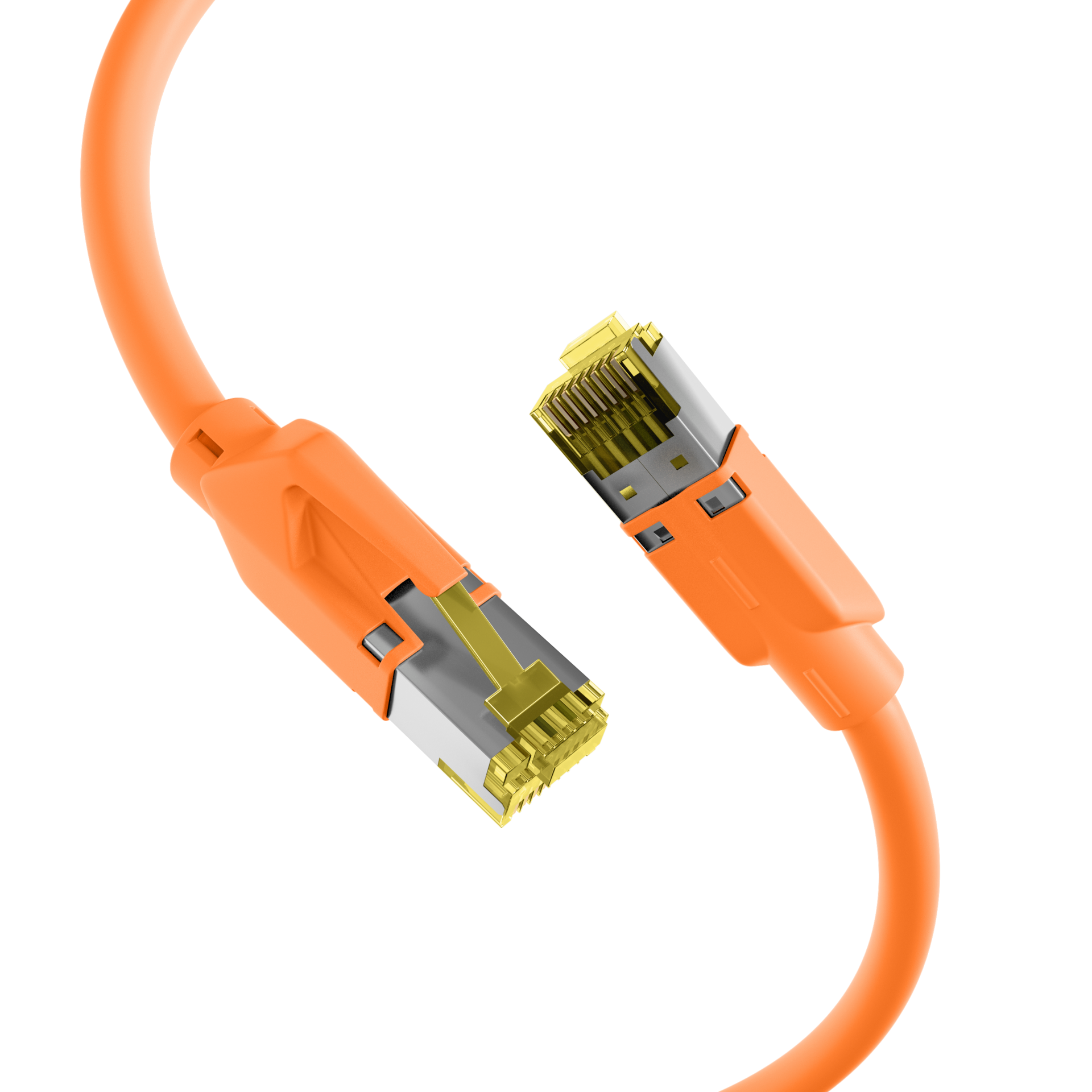

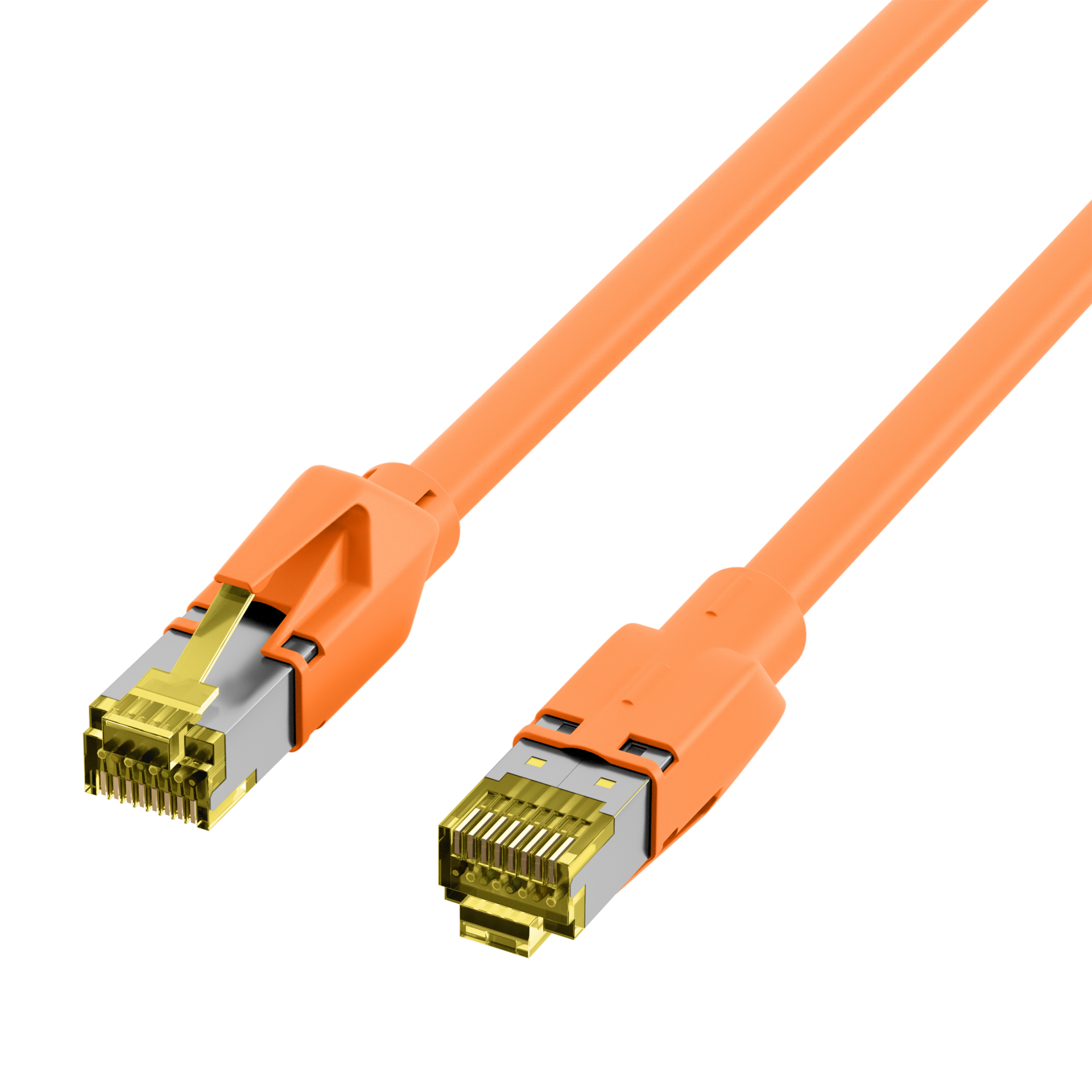

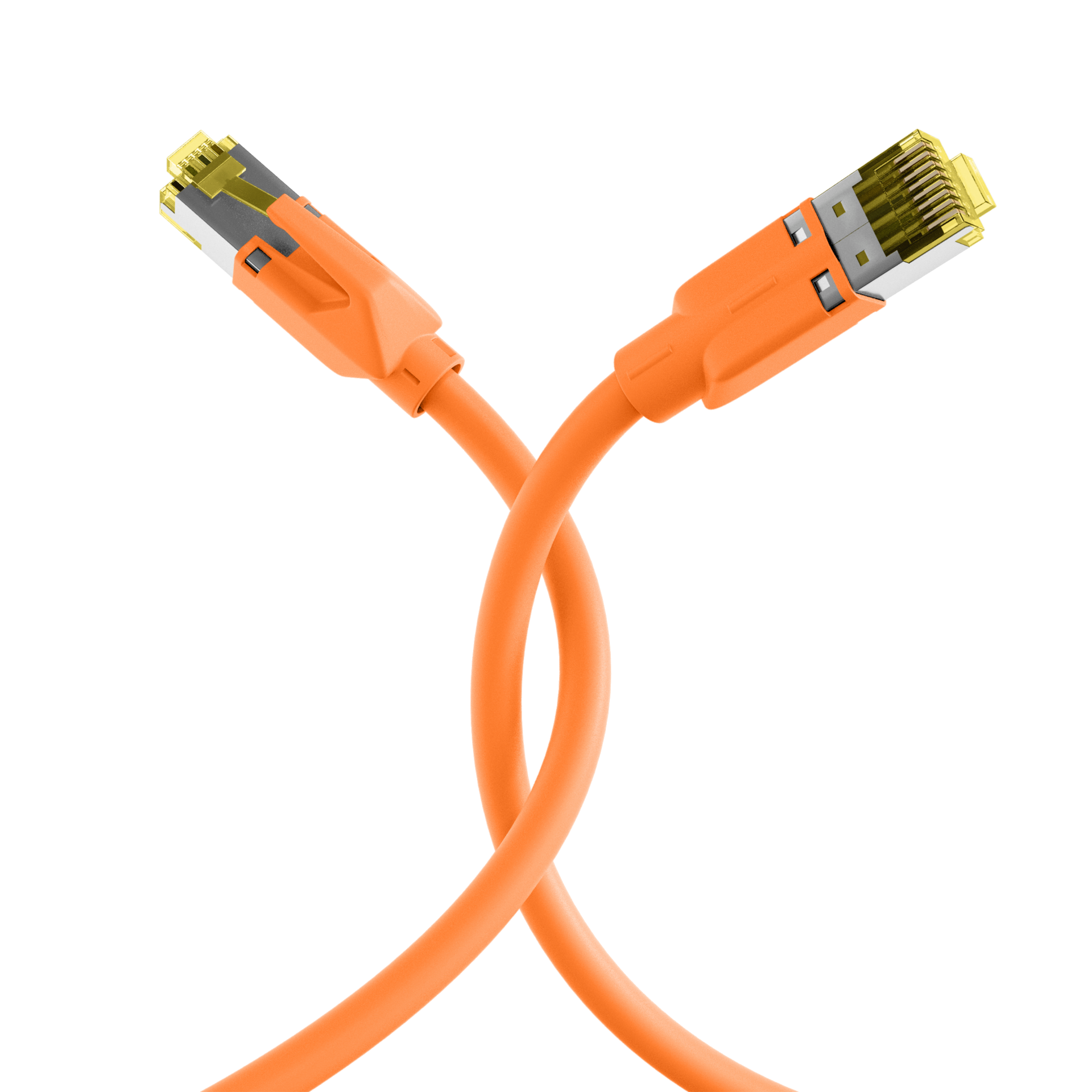

RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 orange
RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 orange 0,15m
Artikelnummer:
K8560OR.0,15
EAN Nr.:
4049759236694
Produktinformationen für RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 orange 0,15m
RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31
Das Cat.6A (TIA) Patchkabel hat vergoldete Kontakte und erfüllt die Anforderungen für 10Gbit Ethernet.
Technische Produkteigenschaften
• Cat.6A (TIA)
• S/FTP Kabel mit AWG27/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material. Weiterhin bietet das Kabel die Möglichkeit zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.
Die Belegung der gelben TM31-Stecker ist 1:1 und erfolgt nach TIA/EIA 568B.
Das LAN Kabel verfügt über ein Leitermaterial aus Kupfer und eignet sich optimal für Applikationen in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Der Frequenzbereich beträgt dabei bis zu 500 MHz.
Das Cat.6A (TIA) Patchkabel hat vergoldete Kontakte und erfüllt die Anforderungen für 10Gbit Ethernet.
Technische Produkteigenschaften
• Cat.6A (TIA)
• S/FTP Kabel mit AWG27/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material. Weiterhin bietet das Kabel die Möglichkeit zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.
Die Belegung der gelben TM31-Stecker ist 1:1 und erfolgt nach TIA/EIA 568B.
Das LAN Kabel verfügt über ein Leitermaterial aus Kupfer und eignet sich optimal für Applikationen in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Der Frequenzbereich beträgt dabei bis zu 500 MHz.
Technische Eigenschaften
| Ausführung: | Geschirmt |
|---|---|
| Steckverbindertyp Anschluss 1: | RJ45 8(8) |
| Steckverbindertyp Anschluss 2: | RJ45 8(8) |
| Kategorie: | 6A (TIA) |
| Mantel-Farbe: | orange |
| AWG-Querschnitt: | 27/7 |
| Ausführung flammwidrig: | Ja |
| Außendurchmesser des Kabels: | 5,9 mm |
| Bandbreite: | 500MHz |
| Belegung: | nach TIA/EIA 568B |
| Betriebs-/Bemessungsspannung: | max. 50 V DC |
| Biegeradius: | >25 mm |
| Einsatzgebiet: |
Industrial Ethernet Rechenzentrum Strukturierte Gebäudeverkabelung |
| Euroklasse: | Eca |
| Farbe der Knickschutztülle: | orange |
| Flammwidrig: | nach IEC60332-1 |
| Geeignet für Schutzart (IP): | IP20 |
| Gesamtabschirmung: | ca. 45 % |
| Halogen frei: | nach IEC60754-2 |
| Halogenfrei: | Ja |
| Harmonisierte Norm: | EN 50575 |
| Impedanz: | 100 ±5 Ω |
| Isolationswiderstand: | > 2000 MΩ |
| Kabelkonstruktion: | 4x2 |
| Kabeltyp: | S/FTP |
| Kabeltyp nach Hersteller: | Draka UC900 SS27 |
| Knickschutztülle: | aufgesteckt |
| Kontakte: | Vergoldet |
| Leitermaterial: | Kupfer |
| Leiterwiderstand DC: | 170 Ω/km |
| Längenaufdruck: | Nein |
| Mantelmaterial: | LSZH |
| NVP-Wert: | 79 % |
| POE Klasse: |
4PPoE nach IEEE802.3bt PoE+ nach IEEE802.3at PoE nach IEEE802.3af |
| Pinbelegung: | 1:1 |
| Prüfspannung: | 1000 (V DC, 1min) Ader/Ader und Ader/Schirm |
| Rasthebelschutz: | Ja |
| Raucharm: | nach IEC61034 |
| Rohkabel: | Cat.7 |
| Schirmkontaktierung: | 360° Schirmbefestigung |
| Schleifenwiderstand: | < 340 Ω/km |
| Steckertyp: | TM31 gelb |
| Steckverbinder: | IEC 60603-7-51 |
| Steckzyklen: | ≥750 |
| Strombelastbarkeit: | max. 1 A |
| Temperaturbereich (Betrieb): | -20 – 60 °C |
| Temperaturbereich (Installation): | 0 – 50 °C |
| Verkabelungsstandard: |
ANSI/TIA-568-C.2 EN50173 ISO/IEC 11801 |
| Widerstandsunsymmetrie: | < 3 % |
| Ölbeständig nach EN 60811-2-1: | Nein |
| Ölbeständig nach EN 60811-404: | Nein |
Varianten
| Art. Nr. | Bezeichnung | Länge | Längentoleranz | |
|---|---|---|---|---|
| K8560OR.0,15 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 orange 0,15m | 0,15 m | ±5 % | |
| K8560OR.0,25 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 orange 0,25m | 0,25 m | ±5 % | |
| K8560OR.0,50 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 orange 0,5m | 0,5 m | ±5 % | |
| K8560OR.1 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 orange 1m | 1,0 m | ±5 % | |
| K8560OR.1,5 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 orange 1,5m | 1,5 m | ±5 % | |
| K8560OR.2 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 orange 2m | 2,0 m | ±5 % | |
| K8560OR.3 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 orange 3m | 3,0 m | ±5 % | |
| K8560OR.5 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 orange 5m | 5,0 m | ±5 % | |
| K8560OR.7,5 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 orange 7,5m | 7,5 m | ±5 % | |
| K8560OR.10 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 orange 10m | 10,0 m | ±5 % | |
| K8560OR.15 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 orange 15m | 15,0 m | ±5 % | |
| K8560OR.20 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 orange 20m | 20,0 m | ±5 % | |
| K8560OR.25 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 orange 25m | 25,0 m | ±5 % | |
| K8560OR.30 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 orange 30m | 30,0 m | ±5 % | |
| K8560OR.40 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 orange 40m | 40,0 m | ±5 % | |
| K8560OR.50 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM31 orange 50m | 50,0 m | ±5 % |
