So gelingt der Spleißvorgang - Fusionsspleißen in 10 Schritten
Gerade in Zeiten wachsender Anforderungen an Glasfasernetzwerke wird das Spleißen von LWL-Fasern immer häufiger angewendet bzw. notwendig. Vor allem das Spleißen mit Fusionsspleißern ist eine attraktive Möglichkeit, LWL-Fasern einfach und schnell zu verbinden. Mit mit dem richtigen Werkzeug verbinden Sie hauchdünne Einzelfasern von Glasfaserkabeln sehr professionell. Dennoch sind während des Spleißens einige Punkte zu beachten.
Unser Produktexperte für Glasfasertechnik erklärt Ihnen den Spleißvorgang in 10 Schritten, stellt heraus, worauf Sie achten müssen und empfiehlt geeignete Werkzeuge.
Unser Produktexperte für Glasfasertechnik erklärt Ihnen den Spleißvorgang in 10 Schritten, stellt heraus, worauf Sie achten müssen und empfiehlt geeignete Werkzeuge.
Fusionsspleißen in 10 Schritten
Gerade in Zeiten wachsender Anforderungen an Glasfasernetzwerke wird das Spleißen von LWL-Fasern immer häufiger angewendet bzw. notwendig. Vor allem das Spleißen mit Fusionsspleißern ist eine attraktive Möglichkeit, LWL-Fasern einfach und schnell zu verbinden. Mit mit dem richtigen Werkzeug verbinden Sie hauchdünne Einzelfasern von Glasfaserkabeln sehr professionell. Dennoch sind während des Spleißens einige Punkte zu beachten.
Unser Produktexperte für Glasfasertechnik erklärt Ihnen den Spleißvorgang in 10 Schritten, stellt heraus, worauf Sie achten müssen und empfiehlt geeignete Werkzeuge.
Unser Produktexperte für Glasfasertechnik erklärt Ihnen den Spleißvorgang in 10 Schritten, stellt heraus, worauf Sie achten müssen und empfiehlt geeignete Werkzeuge.
Ausführlicher Leitfaden direkt vom EFB-Produktexperten für Glasfaserverkabelung
Einfache und nachvollziehbare Erklärung für das korrekte Spleißen von LWL-Kabeln
Fordern Sie kostenlos Ihr Whitepaper an
Ausführlicher Leitfaden direkt vom EFB-Produktexperten für Glasfaserverkabelung
Einfache und nachvollziehbare Erklärung für das korrekte Spleißen von LWL-Kabeln
Fordern Sie kostenlos Ihr Whitepaper an
Spleißleitfaden im Videoformat
Das lernen Sie durch diesen Leitfaden
Im PDF-Spleißleitfaden erhalten Sie eine ausführliche Anleitung zum Spleißvorgang:
✓ Die korrekte Vorbereitung des Spleißvorgangs
✓ Fehler vorbeugen: Reinigung der Fasern
✓ Der Spleißvorgang einfach erklärt
✓ Die richtige Nachbereitung: Umgang mit den LWL-Fasern
✓ Nichts wird vergessen: Übersichtliche Auflistung von Equipment und Material
✓ Die korrekte Vorbereitung des Spleißvorgangs
✓ Fehler vorbeugen: Reinigung der Fasern
✓ Der Spleißvorgang einfach erklärt
✓ Die richtige Nachbereitung: Umgang mit den LWL-Fasern
✓ Nichts wird vergessen: Übersichtliche Auflistung von Equipment und Material
Das Spleißtutorial kurz zusammengefasst
Schritt 1: Spleißgerät und Faserhalter reinigen
Gerät und Faserhalter gründlich säubern.
Schritt 2: Faserhalter wählen
Wählen Sie den Faserhalter, der auf den späteren Fasertyp des Glasfaserkabels eingerichtet ist. Zu den verbreitetsten Faserhaltern gehören die 250-µ- und 900-µ-Fasern.
Schritt 3: Testfaser absetzen und reinigen
Öffnen Sie die Bündelader des Verlegekabels mit einem Bündeladerwerkzeug. Isolieren Sie das Coating anschließend mit einer Absetzzange ab. Reinigen Sie die Faser anschließend sorgsam.
Schritt 4: Kalibrierung
Geräte kalibrieren sich automatisch, dazu müssen Sie nur das entsprechende Spleißprogramm auswählen.
Schritt 5: Die zu spleißende Faser absetzen und reinigen
Setzen Sie zum Spleißen nun die zu spleißende Faser mit dem korrekten Werkzeug ab und reinigen Sie diese danach gründlich.
Schritt 6: Brechvorgang
Die Faser wird mit einem Brechwerkzeug angeritzt und auf einen Winkel von 90° gebrochen. Reinigen Sie das Brechwerkzeug gründlich vor dem Einsatz.
Gerät und Faserhalter gründlich säubern.
Schritt 2: Faserhalter wählen
Wählen Sie den Faserhalter, der auf den späteren Fasertyp des Glasfaserkabels eingerichtet ist. Zu den verbreitetsten Faserhaltern gehören die 250-µ- und 900-µ-Fasern.
Schritt 3: Testfaser absetzen und reinigen
Öffnen Sie die Bündelader des Verlegekabels mit einem Bündeladerwerkzeug. Isolieren Sie das Coating anschließend mit einer Absetzzange ab. Reinigen Sie die Faser anschließend sorgsam.
Schritt 4: Kalibrierung
Geräte kalibrieren sich automatisch, dazu müssen Sie nur das entsprechende Spleißprogramm auswählen.
Schritt 5: Die zu spleißende Faser absetzen und reinigen
Setzen Sie zum Spleißen nun die zu spleißende Faser mit dem korrekten Werkzeug ab und reinigen Sie diese danach gründlich.
Schritt 6: Brechvorgang
Die Faser wird mit einem Brechwerkzeug angeritzt und auf einen Winkel von 90° gebrochen. Reinigen Sie das Brechwerkzeug gründlich vor dem Einsatz.
Schritt 7: Jetzt wird gespleißt

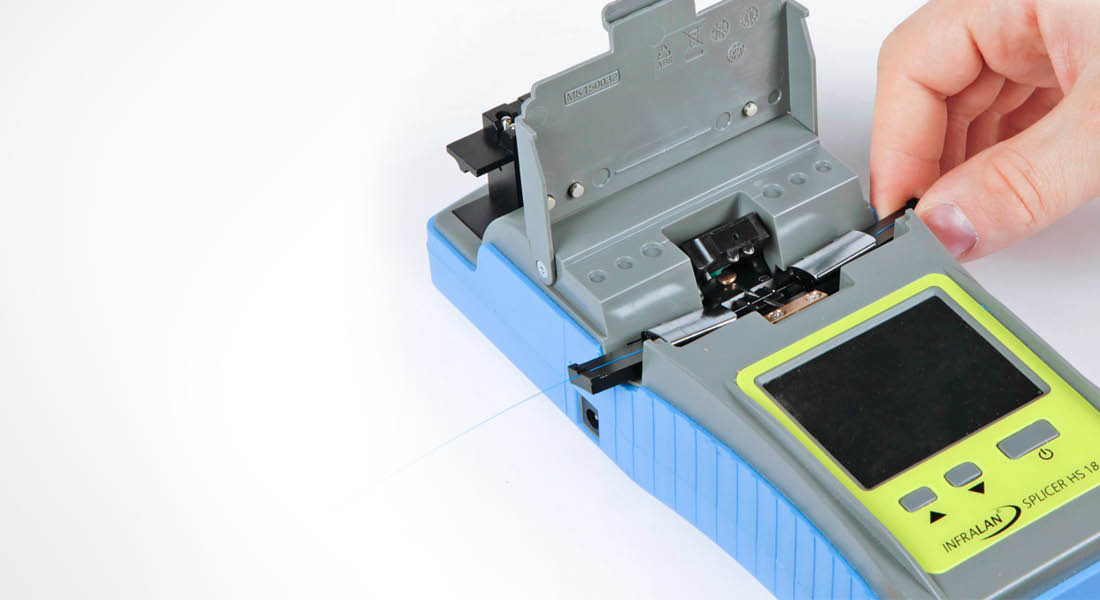

Die Glasfasern wird von der Mitte aus in das Spleißgerät eingelegt werden. Nutzen Sie nun die feinmechanische Justiervorrichtung, um die beiden Faserenden punktgenau aufeinander zu führen. Dann im Menü den passenden Fasertyp auswählen und per Knopfdruck den Spleißvorgang starten. In wenigen Sekunden wird durch die integrierten Elektroden ein Lichtbogen erzeugt, der die lichtleitenden Kerne der Glasfasern thermisch miteinander verschweißt.
Schritt 8: Hat es geklappt?
Um die Qualität der Spleißverbindungen zu testen, führen Sie eine Prüfung mit einer Einfügedämpfungsmessung (Pegelmessung) oder einer OTDR-Messung durch.
Schritt 9: Legen Sie den Spleißschutz an

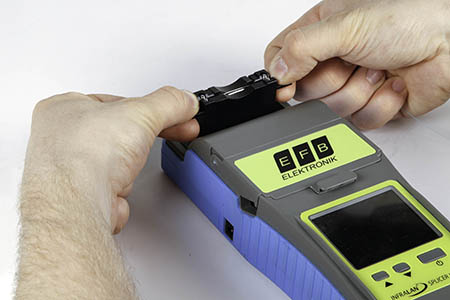

Bringen Sie einen Crimpspleißschutz an, um die Faser zu schützen. Dazu müssen Sie eine Crimppresse verwenden. Anschließend den gespleißten Lichtwellenleiter einlegen, auf Zug halten und die Presse zusammendrücken.
Schritt 10: Legen Sie die gespleißten Fasern in die Spleißkassette ein
Nehmen Sie die Faserüberlänge in eine Spleißkassette auf. Für die richtige Platzierung finden sie in der Kassette vorgegebene Wegstrecken mit großen Biegeradien vor. Zuletzt den Spleißschutz in den Spleißschutzhalter legen.
Die Glasfasern wird von der Mitte aus in das Spleißgerät eingelegt werden. Nutzen Sie nun die feinmechanische Justiervorrichtung, um die beiden Faserenden punktgenau aufeinander zu führen. Dann im Menü den passenden Fasertyp auswählen und per Knopfdruck den Spleißvorgang starten. In wenigen Sekunden wird durch die integrierten Elektroden ein Lichtbogen erzeugt, der die lichtleitenden Kerne der Glasfasern thermisch miteinander verschweißt.
Schritt 8: Hat es geklappt?
Um die Qualität der Spleißverbindungen zu testen, führen Sie eine Prüfung mit einer Einfügedämpfungsmessung (Pegelmessung) oder einer OTDR-Messung durch.
Schritt 9: Legen Sie den Spleißschutz an
Bringen Sie einen Crimpspleißschutz an, um die Faser zu schützen. Dazu müssen Sie eine Crimppresse verwenden. Anschließend den gespleißten Lichtwellenleiter einlegen, auf Zug halten und die Presse zusammendrücken.
Schritt 10: Legen Sie die gespleißten Fasern in die Spleißkassette ein
Nehmen Sie die Faserüberlänge in eine Spleißkassette auf. Für die richtige Platzierung finden sie in der Kassette vorgegebene Wegstrecken mit großen Biegeradien vor. Zuletzt den Spleißschutz in den Spleißschutzhalter legen.
Haben Sie's gewusst? Das ist Spleißen
Beim Spleißvorgang werden zwei Glasfaserkabel (Lichtwellenleiter) übergangslos durch thermische Verschmelzung miteinander verbunden. Dies geschieht in der Regel mit einem Spleißgerät, in dem der Vorgang vollautomatisch abläuft: Die Pigtails und Verlegekabel werden an Ihren Enden miteinander verbunden.
Der Vorteil: Es handelt sich um eine besonders schnelle, effiziente Methode, wodurch sehr gute Dämpfungs- und Reflektionswerte erreicht werden. Dadurch wird die Güte der Übertragungsstrecke bestmöglich umgesetzt.
Der Vorteil: Es handelt sich um eine besonders schnelle, effiziente Methode, wodurch sehr gute Dämpfungs- und Reflektionswerte erreicht werden. Dadurch wird die Güte der Übertragungsstrecke bestmöglich umgesetzt.
Beim Aufbau von hocheffizenten LWL-Netzwerken ist der Spleißvorgang mit einem modernen Spleißgerät nicht mehr wegzudenken. So stellt diese Methode beim Aufbau von FTTx-Verbindungen, also dem Breitbandausbau, eine wesentliche Rolle.
Werden Kabel versehentlich durchtrennt, ist die saubere Verbindung der Glasfaser durch das Spleißen wieder möglich.
