Trunkkabel U-DQ(ZN)BH 12E 9/125, SC/SC
Trunkkabel U-DQ(ZN)BH 12E 9/125, SC/SC OS2 50m
Artikelnummer:
O8341L50OS2
Produktinformationen für Trunkkabel U-DQ(ZN)BH 12E 9/125, SC/SC OS2 50m
EFB setzt Standards in hoher Qualität
Die EFB bietet seit vielen Jahren individuelle LWL Konfektionen aus eigener Fertigung zum Einziehen in Kabelkanäle und Schächte an. Jetzt gibt es darüber hinaus noch eine Standardlinie, die lagermäßig bevorratet wird. Hierbei handelt es sich um vorkonfektionierte Trunkkabel mit SC Steckern in den Kategorien OS2, OM3 und OM4. Die bevorrateten Längen finden Sie unten in der Übersicht.
Vorteile auf einen Blick:
Schnelle Lieferung: Standardlängen bis 200 m in handelsüblichen Mengen ab Lager verfügbar
Senkung der Installationskosten: Kein teures Spleiß- und Konfektionierungsequipment erforderlich
Reduzierung der Installationszeit: Kabel montagefertig zur direkten Installation
Rückverfolgbare Qualität: Kabel mit Seriennummer und Messprotokoll
Leistungsmerkmale:
4, 8 oder 12 Fasern pro Kabel
Faserklasse OS2, OM3 oder OM4
Werksseitige Fertigung, Politur und Funktionstest
Beidseitig konfektionierte abgestufte Kabelpeitschen (Längste Länge 1 m)
Kennzeichnung der abgesetzten Einzelkabel mit Kabelmarkierern (Zahlen)
Seriennummer am Kabel
Dämpfungsprotokoll für jede einzelne Faser wird mitgeliefert
Lieferung beidseitig mit Gewebeschlauch als Einzugshilfe

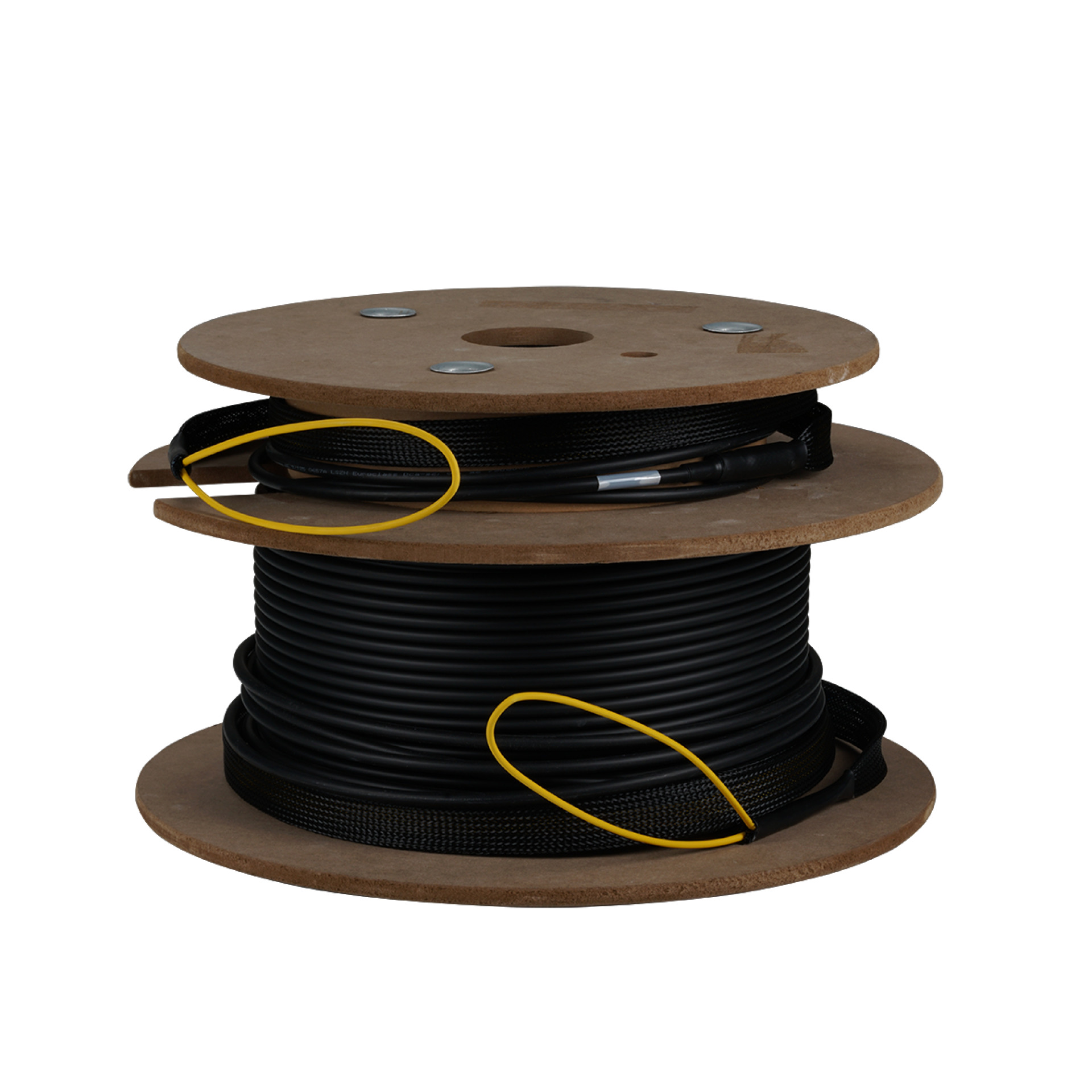

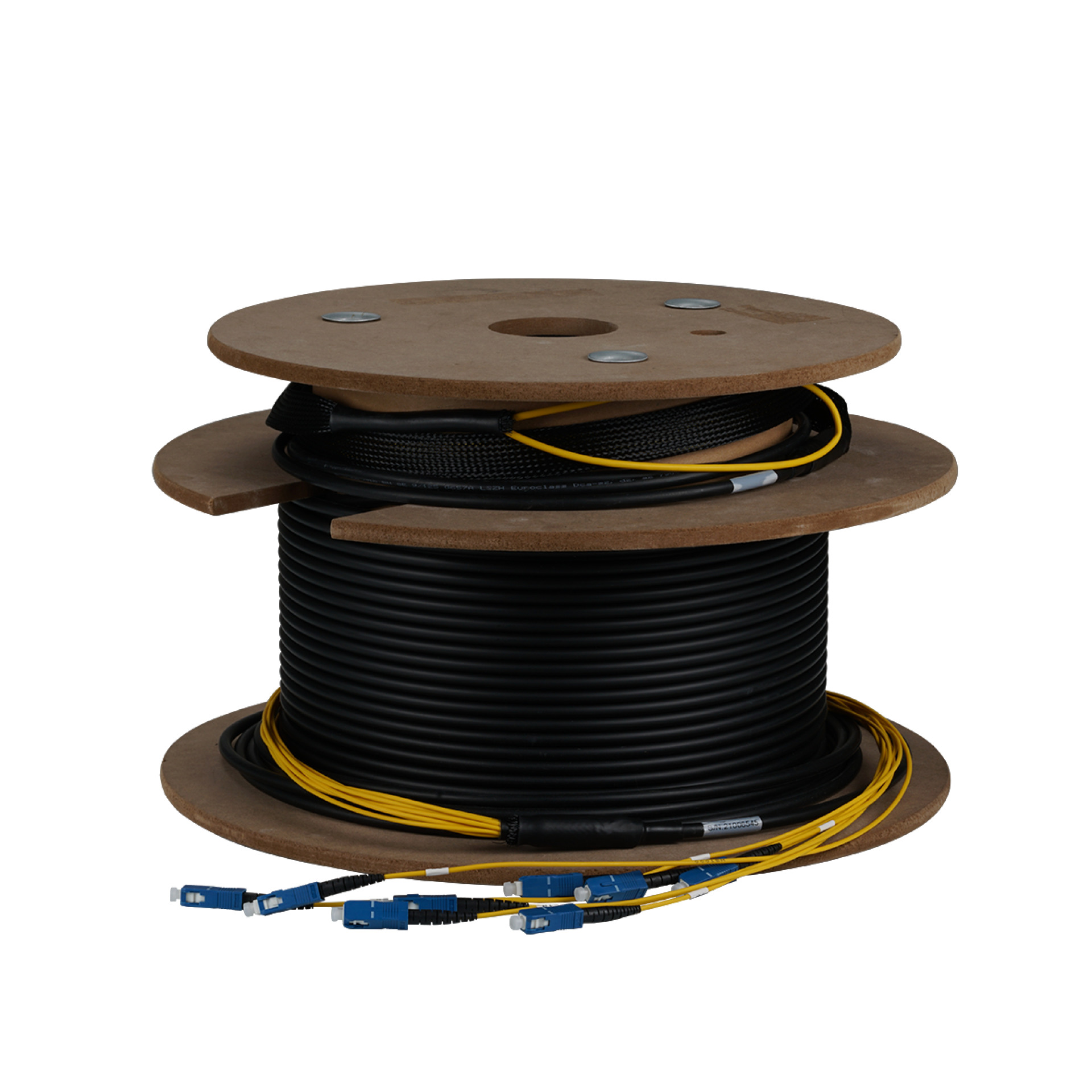

Lieferung bis 40 m im Polybag, ab 50 m auf Einwegtrommel
Rohkabel: CPR-Klasse Dca
Länge der Einzugshilfe von 130cm, Durchmesser: 4-fasrig ca. 10mm, 8-fasrig ca. 15mm, 12-fasrig ca. 20mm
Die EFB bietet seit vielen Jahren individuelle LWL Konfektionen aus eigener Fertigung zum Einziehen in Kabelkanäle und Schächte an. Jetzt gibt es darüber hinaus noch eine Standardlinie, die lagermäßig bevorratet wird. Hierbei handelt es sich um vorkonfektionierte Trunkkabel mit SC Steckern in den Kategorien OS2, OM3 und OM4. Die bevorrateten Längen finden Sie unten in der Übersicht.
Vorteile auf einen Blick:
Schnelle Lieferung: Standardlängen bis 200 m in handelsüblichen Mengen ab Lager verfügbar
Senkung der Installationskosten: Kein teures Spleiß- und Konfektionierungsequipment erforderlich
Reduzierung der Installationszeit: Kabel montagefertig zur direkten Installation
Rückverfolgbare Qualität: Kabel mit Seriennummer und Messprotokoll
Leistungsmerkmale:
4, 8 oder 12 Fasern pro Kabel
Faserklasse OS2, OM3 oder OM4
Werksseitige Fertigung, Politur und Funktionstest
Beidseitig konfektionierte abgestufte Kabelpeitschen (Längste Länge 1 m)
Kennzeichnung der abgesetzten Einzelkabel mit Kabelmarkierern (Zahlen)
Seriennummer am Kabel
Dämpfungsprotokoll für jede einzelne Faser wird mitgeliefert
Lieferung beidseitig mit Gewebeschlauch als Einzugshilfe
Lieferung bis 40 m im Polybag, ab 50 m auf Einwegtrommel
Rohkabel: CPR-Klasse Dca
Länge der Einzugshilfe von 130cm, Durchmesser: 4-fasrig ca. 10mm, 8-fasrig ca. 15mm, 12-fasrig ca. 20mm
Technische Eigenschaften
| Steckverbindertyp Anschluss 1: | 12 x SC |
|---|---|
| Steckverbindertyp Anschluss 2: | 12 x SC |
| Kategorie: | OS2 gemäß ITU-T G.652.D |
| Mantel-Farbe: | schwarz |
| Anzahl der Fasern: | 12 |
| APC Ausführung: | Nein |
| Arbeitstemperatur: | 0 – 50 °C |
| Biegeoptimierte Faser: | nein |
| Einfügedämpfung 1310nm: | < 0,3 dB |
| Faserart: | Singlemode 9/125 |
| Kabel Konform zu Standard: | IEC 60793-2 |
| Kabelaufbau: | Mehrfaser |
| Kabeltyp: | U-DQ (ZN) BH |
| Kabel Ø: | 6,0 mm |
| Knickschutztülle: | aufgesteckt |
| Lagertemperatur: | -20 – 70 °C |
| Mantelmaterial: | LSZH |
| Maximale Zugkraft: | 200 N |
| Maß Kabelaufteiler: | 11,5 x 50 mm |
| Minimaler Biegeradius (Dynamisch): | 180 mm |
| Minimaler Biegeradius (Statisch): | 90 mm |
| Qualitätsklasse Singlemode: | B/2 nach IEC 61753-1 |
| Stecker Konform zu Standard: | IEC 61754-4 |
| Steckverbinderanschluss 1 Farbe: | blau |
| Steckverbinderanschluss 2 Farbe: | blau |
Varianten
| Art. Nr. | Bezeichnung | Länge | Längentoleranz | |
|---|---|---|---|---|
| O8341L120OS2 | Trunkkabel U-DQ(ZN)BH 12E 9/125, SC/SC OS2 120m | 120,0 m | ±5 % | |
| O8341L160OS2 | Trunkkabel U-DQ(ZN)BH 12E 9/125, SC/SC OS2 160m | 160,0 m | ±5 % | |
| O8341L170OS2 | Trunkkabel U-DQ(ZN)BH 12E 9/125, SC/SC OS2 170m | 170,0 m | ±5 % | |
| O8341L180OS2 | Trunkkabel U-DQ(ZN)BH 12E 9/125, SC/SC OS2 180m | 180,0 m | ±5 % | |
| O8341L190OS2 | Trunkkabel U-DQ(ZN)BH 12E 9/125, SC/SC OS2 190m | 190,0 m | ±5 % | |
| O8341L200OS2 | Trunkkabel U-DQ(ZN)BH 12E 9/125, SC/SC OS2 200m | 200,0 m | ±5 % | |
| O8341L20OS2 | Trunkkabel U-DQ(ZN)BH 12E 9/125, SC/SC OS2 20m | 20,0 m | ±5 % | |
| O8341L30OS2 | Trunkkabel U-DQ(ZN)BH 12E 9/125, SC/SC OS2 30m | 30,0 m | ±5 % | |
| O8341L40OS2 | Trunkkabel U-DQ(ZN)BH 12E 9/125, SC/SC OS2 40m | 40,0 m | ±5 % | |
| O8341L50OS2 | Trunkkabel U-DQ(ZN)BH 12E 9/125, SC/SC OS2 50m | 50,0 m | ±5 % | |
| O8341L60OS2 | Trunkkabel U-DQ(ZN)BH 12E 9/125, SC/SC OS2 60m | 60,0 m | ±5 % | |
| O8341L70OS2 | Trunkkabel U-DQ(ZN)BH 12E 9/125, SC/SC OS2 70m | 70,0 m | ±5 % | |
| O8341L80OS2 | Trunkkabel U-DQ(ZN)BH 12E 9/125, SC/SC OS2 80m | 80,0 m | ±5 % |
