Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM3 180m
Artikelnummer: O8341L180OM3
Stück
Als Kunde einloggen
Beschreibung

Produktinformationen für Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM3 180m

EFB setzt Standards in hoher Qualität

Die EFB bietet seit vielen Jahren individuelle LWL Konfektionen aus eigener Fertigung zum Einziehen in Kabelkanäle und Schächte an. Jetzt gibt es darüber hinaus noch eine Standardlinie, die lagermäßig bevorratet wird. Hierbei handelt es sich um vorkonfektionierte Trunkkabel mit SC Steckern in den Kategorien OS2, OM3 und OM4. Die bevorrateten Längen finden Sie unten in der Übersicht.

Vorteile auf einen Blick:
Schnelle Lieferung: Standardlängen bis 200 m in handelsüblichen Mengen ab Lager verfügbar
Senkung der Installationskosten: Kein teures Spleiß- und Konfektionierungsequipment erforderlich
Reduzierung der Installationszeit: Kabel montagefertig zur direkten Installation
Rückverfolgbare Qualität: Kabel mit Seriennummer und Messprotokoll

Leistungsmerkmale:
4, 8 oder 12 Fasern pro Kabel
Faserklasse OS2, OM3 oder OM4
Werksseitige Fertigung, Politur und Funktionstest

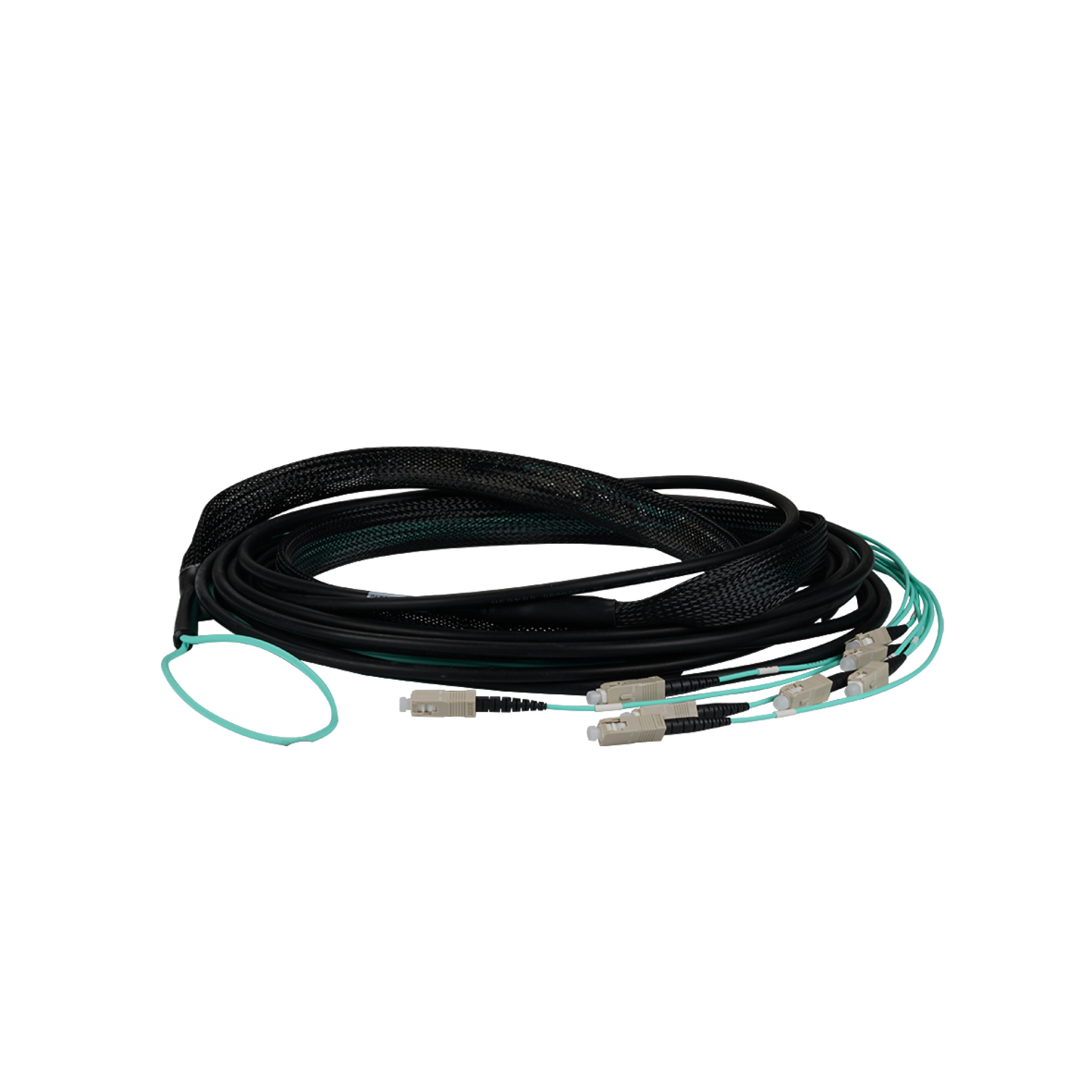

Beidseitig konfektionierte abgestufte Kabelpeitschen (Längste Länge 1 m)
Kennzeichnung der abgesetzten Einzelkabel mit Kabelmarkierern (Zahlen)
Seriennummer am Kabel
Dämpfungsprotokoll für jede einzelne Faser wird mitgeliefert

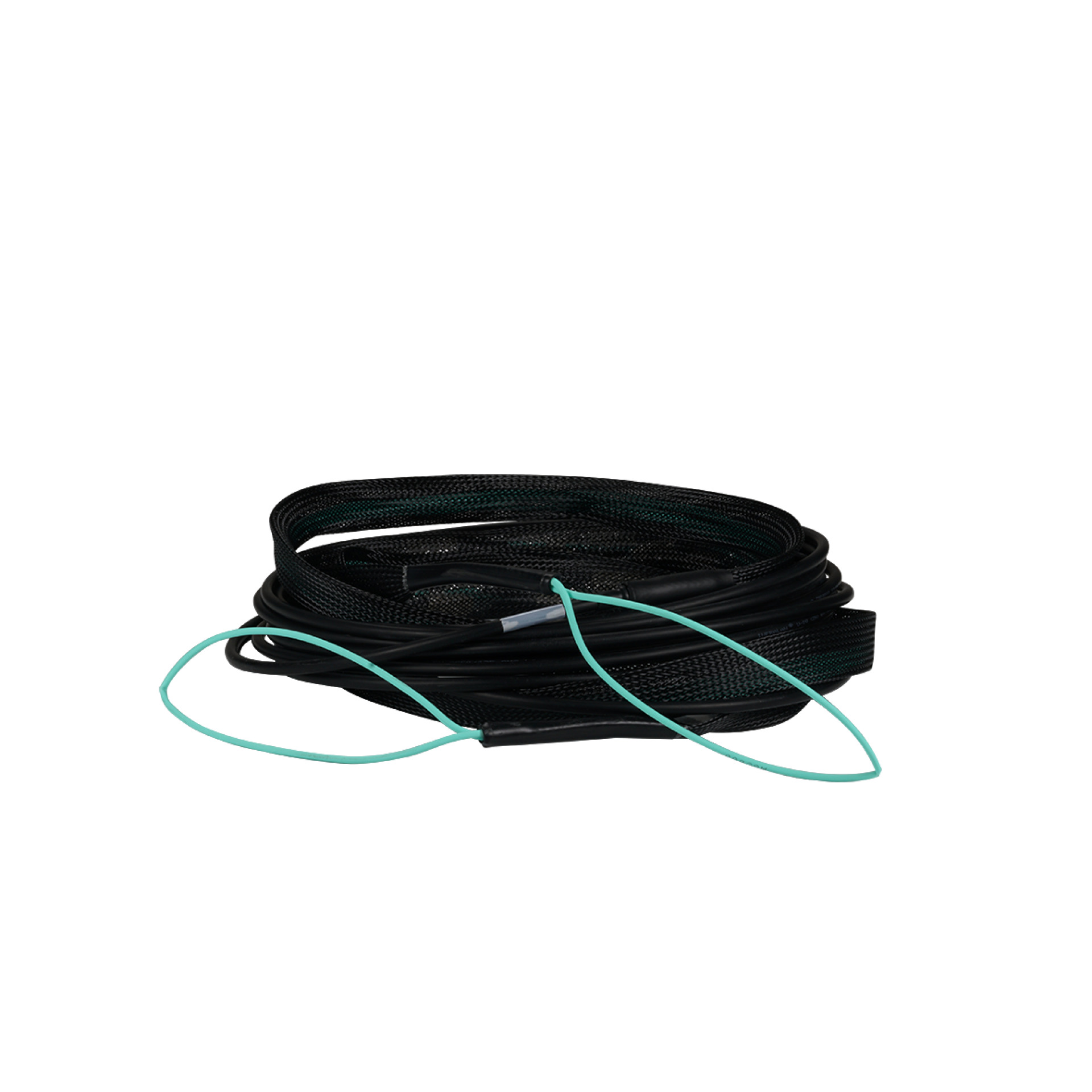

Lieferung beidseitig mit Gewebeschlauch als Einzugshilfe

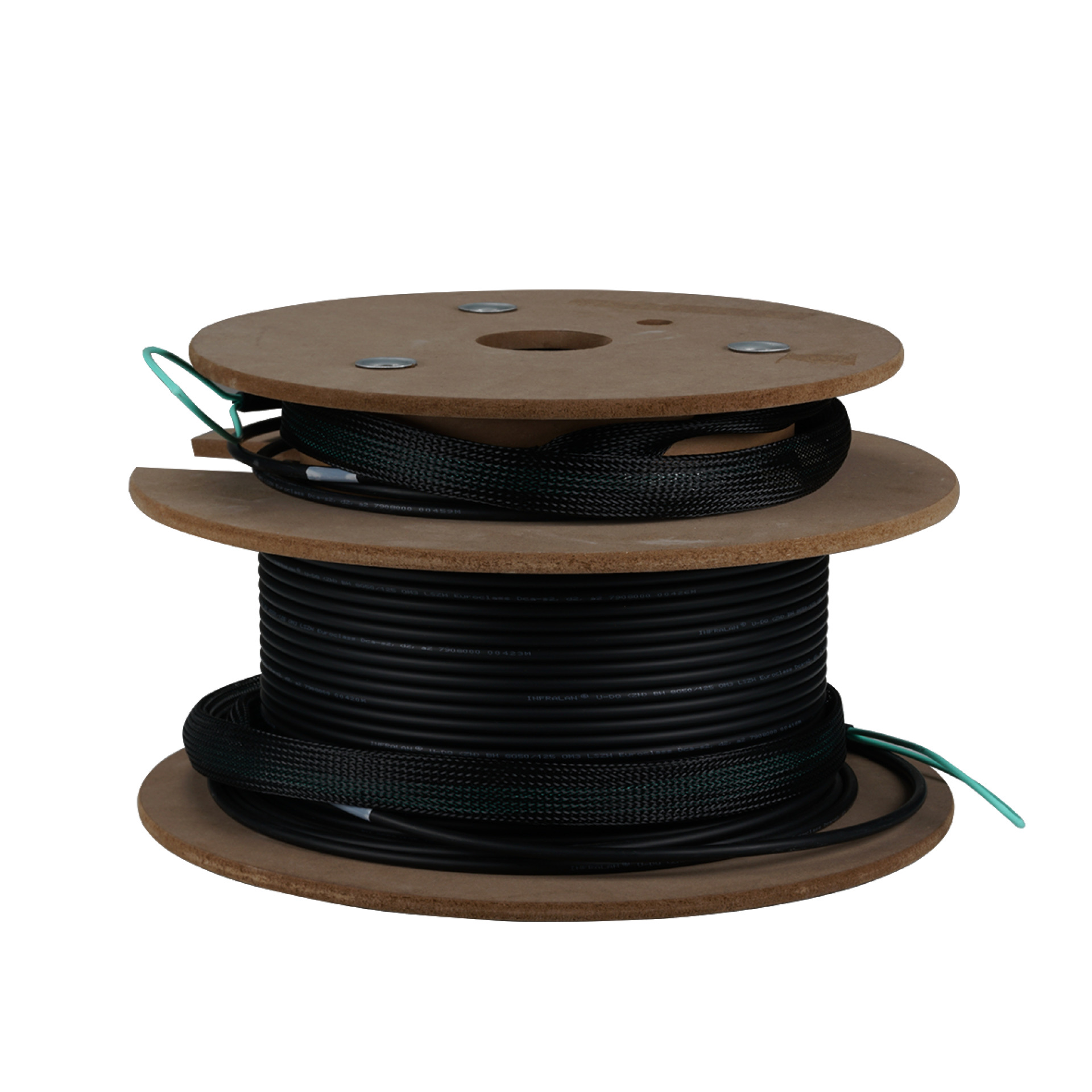

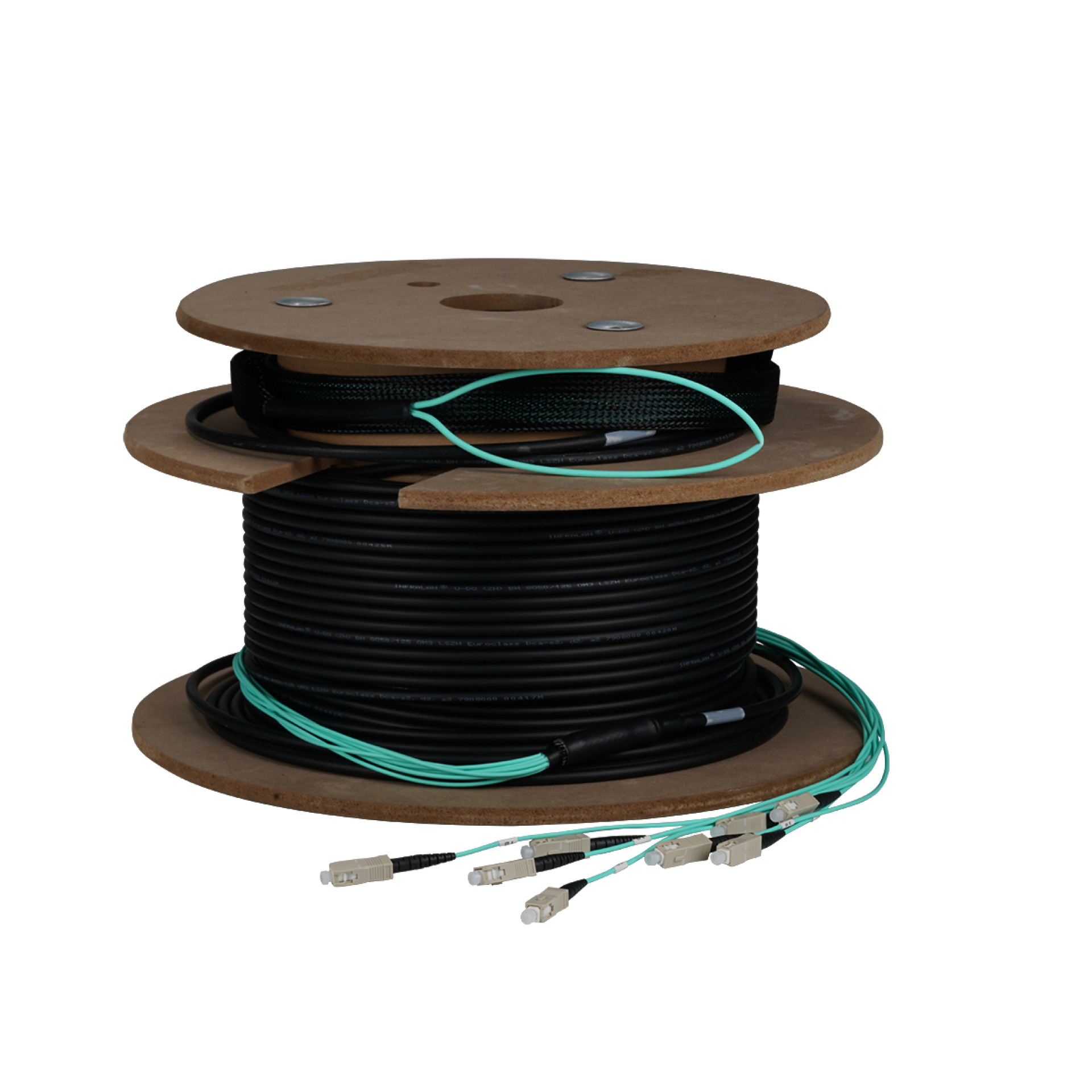

Lieferung bis 40 m im Polybag, ab 50 m auf Einwegtrommel
Rohkabel: CPR-Klasse Dca
Länge der Einzugshilfe von 130cm, Durchmesser: 4-fasrig ca. 10mm, 8-fasrig ca. 15mm, 12-fasrig ca. 20mm
Mehr anzeigen
Technische Eigenschaften

Technische Eigenschaften

Steckverbindertyp Anschluss 1: 12 x SC
Steckverbindertyp Anschluss 2: 12 x SC
Kategorie: OM3
Mantel-Farbe: schwarz
Anzahl der Fasern: 12
APC Ausführung: Nein
Arbeitstemperatur: 0 – 50 °C
Biegeoptimierte Faser: OM3 nach IEC60793-2-10 type A1a.2 und A1a.3
Einfügedämpfung 850nm: < 0,3 dB
Faserart: Multimode 50/125
Kabel Konform zu Standard: IEC 60793-2
Kabelaufbau: Mehrfaser
Kabeltyp: U-DQ (ZN) BH
Kabel Ø: 6,0 mm
Knickschutztülle: aufgesteckt
Lagertemperatur: -20 – 70 °C
Mantel-Material: LSZH
Maximale Zugkraft: 200 N
Maß Kabelaufteiler: 11,5 x 50 mm
Minimaler Biegeradius (Dynamisch): 180 mm
Minimaler Biegeradius (Statisch): 90 mm
Qualitätsklasse Multimode: A/1 nach IEC-61753-222-2
Stecker Konform zu Standard: IEC 61754-4
Steckverbinderanschluss 1 Farbe: beige
Steckverbinderanschluss 2 Farbe: beige
Varianten

Varianten

Art. Nr. Bezeichnung Länge Längentoleranz
O8341L100OM3 Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM3 100m 100,0 m ±5 %
Varianten auswählen
O8341L120OM3 Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM3 120m 120,0 m ±5 %
Varianten auswählen
O8341L130OM3 Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM3 130m 130,0 m ±5 %
Varianten auswählen
O8341L150OM4 Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM4 150m 150,0 m ±5 %
Varianten auswählen
O8341L180OM3 Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM3 180m 180,0 m ±5 %
Varianten auswählen
O8341L180OM4 Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM4 180m 180,0 m ±5 %
Varianten auswählen
O8341L190OM3 Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM3 190m 190,0 m ±5 %
Varianten auswählen
O8341L200OM3 Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM3 200m 200,0 m ±5 %
Varianten auswählen
O8341L20OM3 Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC,OM3 20m 20,0 m ±5 %
Varianten auswählen
O8341L30OM3 Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM3 30m 30,0 m ±5 %
Varianten auswählen
O8341L30OM4 Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM4 30m 30,0 m ±5 %
Varianten auswählen
O8341L40OM4 Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM4 40m 40,0 m ±5 %
Varianten auswählen
O8341L60OM4 Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM4 60m 60,0 m ±5 %
Varianten auswählen
O8341L70OM3 Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM3 70m 70,0 m ±5 %
Varianten auswählen
O8341L70OM4 Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM4 70m 70,0 m ±5 %
Varianten auswählen
O8341L80OM3 Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM3 80m 80,0 m ±5 %
Varianten auswählen
O8341L80OM4 Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM4 80m 80,0 m ±5 %
Varianten auswählen
O8341L90OM4 Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM4 90m 90,0 m ±5 %
Varianten auswählen
