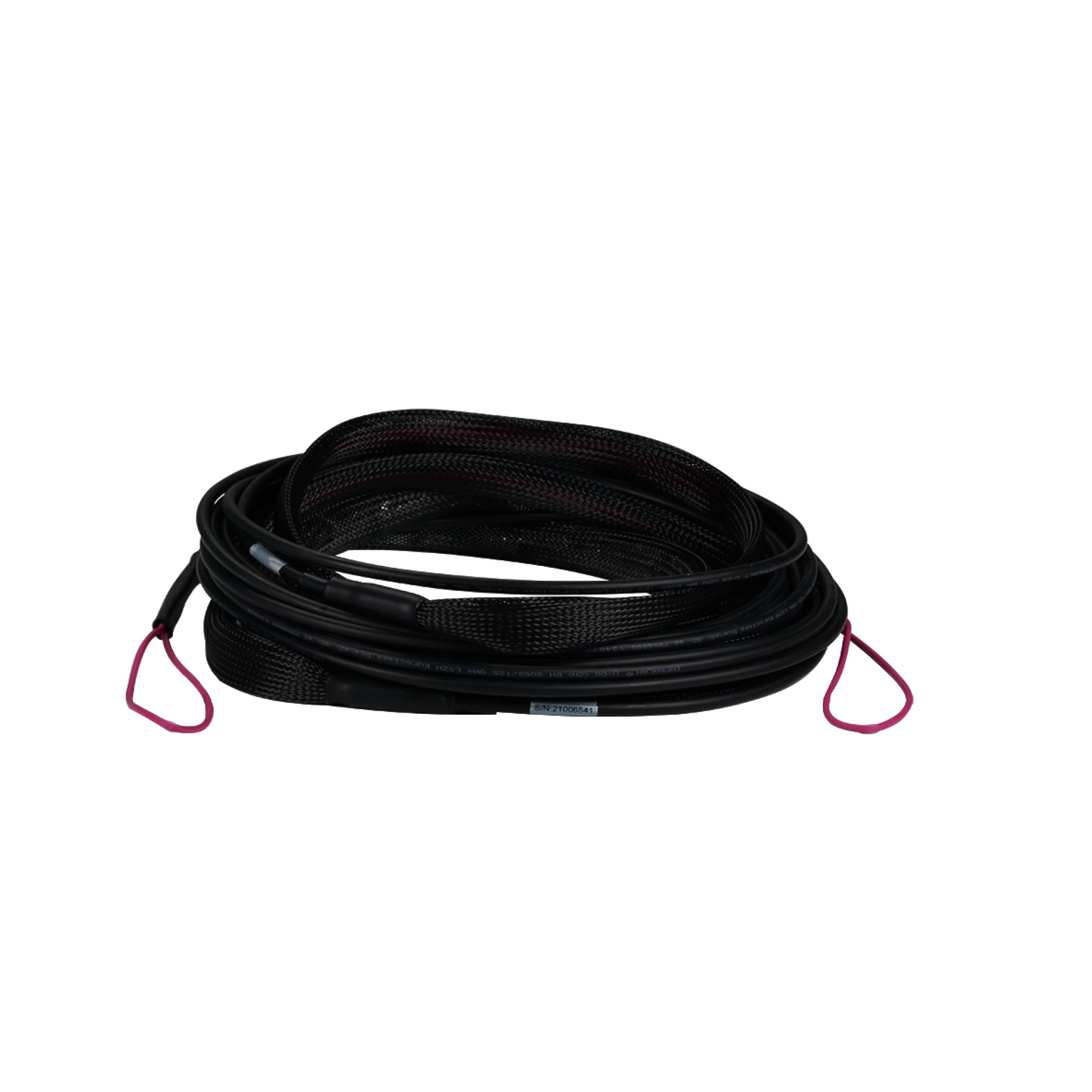

Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC
Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM4 60m
Artikelnummer:
O8341L60OM4
Produktinformationen für Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM4 60m
EFB setzt Standards in hoher Qualität
Die EFB bietet seit vielen Jahren individuelle LWL Konfektionen aus eigener Fertigung zum Einziehen in Kabelkanäle und Schächte an. Jetzt gibt es darüber hinaus noch eine Standardlinie, die lagermäßig bevorratet wird. Hierbei handelt es sich um vorkonfektionierte Trunkkabel mit SC Steckern in den Kategorien OS2, OM3 und OM4. Die bevorrateten Längen finden Sie unten in der Übersicht.
Vorteile auf einen Blick:
Schnelle Lieferung: Standardlängen bis 200 m in handelsüblichen Mengen ab Lager verfügbar
Senkung der Installationskosten: Kein teures Spleiß- und Konfektionierungsequipment erforderlich
Reduzierung der Installationszeit: Kabel montagefertig zur direkten Installation
Rückverfolgbare Qualität: Kabel mit Seriennummer und Messprotokoll
Leistungsmerkmale:
4, 8 oder 12 Fasern pro Kabel
Faserklasse OS2, OM3 oder OM4
Werksseitige Fertigung, Politur und Funktionstest
Beidseitig konfektionierte abgestufte Kabelpeitschen (Längste Länge 1 m)
Kennzeichnung der abgesetzten Einzelkabel mit Kabelmarkierern (Zahlen)
Seriennummer am Kabel
Dämpfungsprotokoll für jede einzelne Faser wird mitgeliefert
Lieferung beidseitig mit Gewebeschlauch als Einzugshilfe

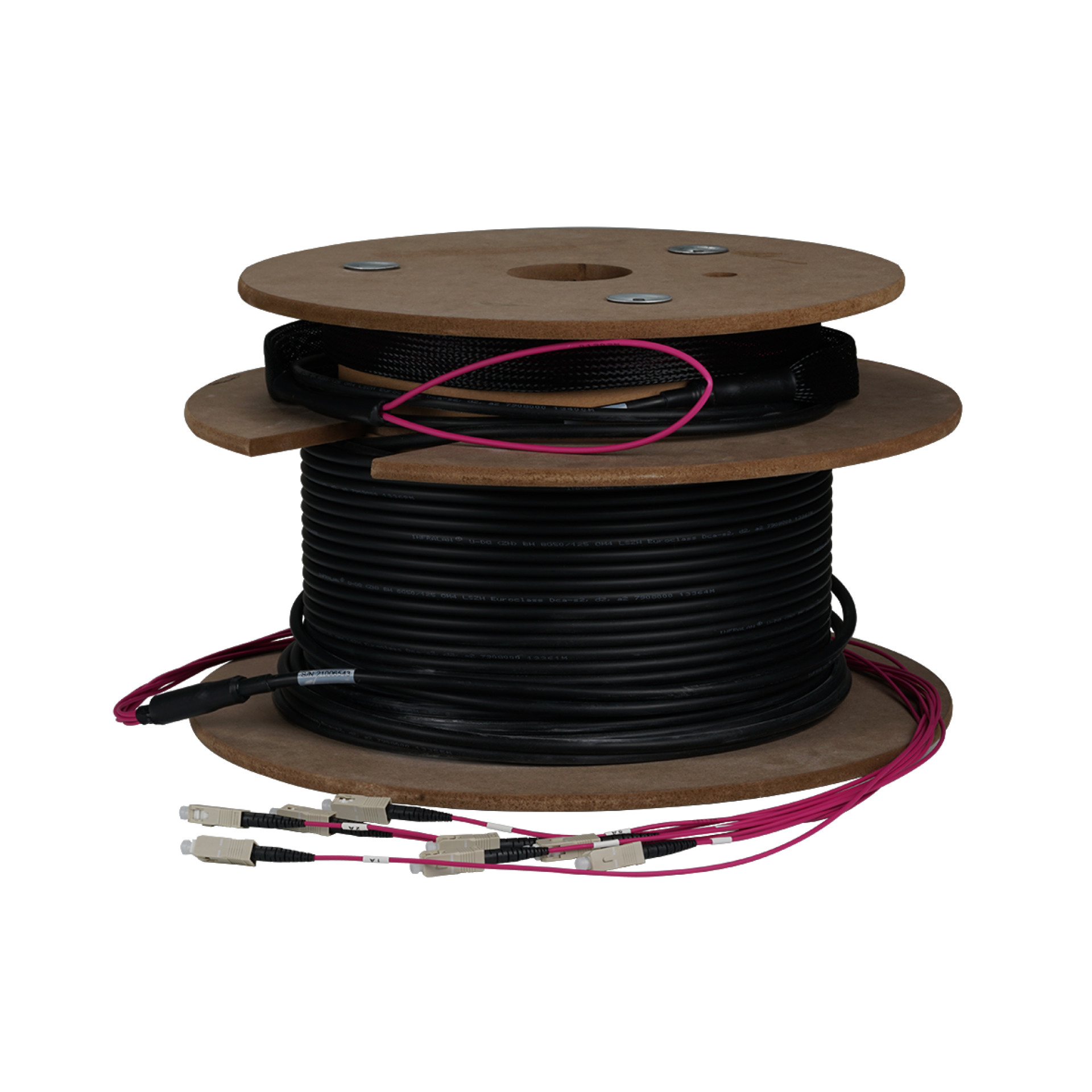

Lieferung bis 40 m im Polybag, ab 50 m auf Einwegtrommel
Rohkabel: CPR-Klasse Dca
Länge der Einzugshilfe von 130cm, Durchmesser: 4-fasrig ca. 10mm, 8-fasrig ca. 15mm, 12-fasrig ca. 20mm
Die EFB bietet seit vielen Jahren individuelle LWL Konfektionen aus eigener Fertigung zum Einziehen in Kabelkanäle und Schächte an. Jetzt gibt es darüber hinaus noch eine Standardlinie, die lagermäßig bevorratet wird. Hierbei handelt es sich um vorkonfektionierte Trunkkabel mit SC Steckern in den Kategorien OS2, OM3 und OM4. Die bevorrateten Längen finden Sie unten in der Übersicht.
Vorteile auf einen Blick:
Schnelle Lieferung: Standardlängen bis 200 m in handelsüblichen Mengen ab Lager verfügbar
Senkung der Installationskosten: Kein teures Spleiß- und Konfektionierungsequipment erforderlich
Reduzierung der Installationszeit: Kabel montagefertig zur direkten Installation
Rückverfolgbare Qualität: Kabel mit Seriennummer und Messprotokoll
Leistungsmerkmale:
4, 8 oder 12 Fasern pro Kabel
Faserklasse OS2, OM3 oder OM4
Werksseitige Fertigung, Politur und Funktionstest
Beidseitig konfektionierte abgestufte Kabelpeitschen (Längste Länge 1 m)
Kennzeichnung der abgesetzten Einzelkabel mit Kabelmarkierern (Zahlen)
Seriennummer am Kabel
Dämpfungsprotokoll für jede einzelne Faser wird mitgeliefert
Lieferung beidseitig mit Gewebeschlauch als Einzugshilfe
Lieferung bis 40 m im Polybag, ab 50 m auf Einwegtrommel
Rohkabel: CPR-Klasse Dca
Länge der Einzugshilfe von 130cm, Durchmesser: 4-fasrig ca. 10mm, 8-fasrig ca. 15mm, 12-fasrig ca. 20mm
Technische Eigenschaften
| Steckverbindertyp Anschluss 1: | 12 x SC |
|---|---|
| Steckverbindertyp Anschluss 2: | 12 x SC |
| Kategorie: | OM3 |
| Mantel-Farbe: | schwarz |
| Anzahl der Fasern: | 12 |
| APC Ausführung: | Nein |
| Arbeitstemperatur: | 0 – 50 °C |
| Biegeoptimierte Faser: | OM3 nach IEC60793-2-10 type A1a.2 und A1a.3 |
| Einfügedämpfung 850nm: | < 0,3 dB |
| Faserart: | Multimode 50/125 |
| Kabel Konform zu Standard: | IEC 60793-2 |
| Kabelaufbau: | Mehrfaser |
| Kabeltyp: | U-DQ (ZN) BH |
| Kabel Ø: | 6,0 mm |
| Knickschutztülle: | aufgesteckt |
| Lagertemperatur: | -20 – 70 °C |
| Mantelmaterial: | LSZH |
| Maximale Zugkraft: | 200 N |
| Maß Kabelaufteiler: | 11,5 x 50 mm |
| Minimaler Biegeradius (Dynamisch): | 180 mm |
| Minimaler Biegeradius (Statisch): | 90 mm |
| Qualitätsklasse Multimode: | A/1 nach IEC-61753-222-2 |
| Stecker Konform zu Standard: | IEC 61754-4 |
| Steckverbinderanschluss 1 Farbe: | beige |
| Steckverbinderanschluss 2 Farbe: | beige |
Varianten
| Art. Nr. | Bezeichnung | Länge | Längentoleranz | |
|---|---|---|---|---|
| O8341L100OM3 | Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM3 100m | 100,0 m | ±5 % | |
| O8341L100OM4 | Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM4 100m | 100,0 m | ±5 % | |
| O8341L120OM3 | Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM3 120m | 120,0 m | ±5 % | |
| O8341L130OM3 | Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM3 130m | 130,0 m | ±5 % | |
| O8341L150OM4 | Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM4 150m | 150,0 m | ±5 % | |
| O8341L170OM4 | Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM4 170m | 170,0 m | ±5 % | |
| O8341L180OM3 | Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM3 180m | 180,0 m | ±5 % | |
| O8341L180OM4 | Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM4 180m | 180,0 m | ±5 % | |
| O8341L190OM3 | Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM3 190m | 190,0 m | ±5 % | |
| O8341L200OM3 | Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM3 200m | 200,0 m | ±5 % | |
| O8341L200OM4 | Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM4 200m | 200,0 m | ±5 % | |
| O8341L20OM3 | Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC,OM3 20m | 20,0 m | ±5 % | |
| O8341L30OM3 | Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM3 30m | 30,0 m | ±5 % | |
| O8341L30OM4 | Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM4 30m | 30,0 m | ±5 % | |
| O8341L40OM4 | Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM4 40m | 40,0 m | ±5 % | |
| O8341L50OM4 | Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM4 50m | 50,0 m | ±5 % | |
| O8341L60OM4 | Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM4 60m | 60,0 m | ±5 % | |
| O8341L70OM3 | Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM3 70m | 70,0 m | ±5 % | |
| O8341L70OM4 | Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM4 70m | 70,0 m | ±5 % | |
| O8341L80OM3 | Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM3 80m | 80,0 m | ±5 % | |
| O8341L80OM4 | Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM4 80m | 80,0 m | ±5 % | |
| O8341L90OM4 | Trunkkabel U-DQ(ZN)BH 12G 50/125, SC/SC OM4 90m | 90,0 m | ±5 % |
