Trunkkabel U-DQ(ZN)BH 4G 50/125, SC/SC
Trunkkabel U-DQ(ZN)BH 4G 50/125, SC/SC OM4 190m
Artikelnummer:
O8301L190OM4
Produktinformationen für Trunkkabel U-DQ(ZN)BH 4G 50/125, SC/SC OM4 190m
EFB setzt Standards in hoher Qualität
Die EFB bietet seit vielen Jahren individuelle LWL Konfektionen aus eigener Fertigung zum Einziehen in Kabelkanäle und Schächte an. Jetzt gibt es darüber hinaus noch eine Standardlinie, die lagermäßig bevorratet wird. Hierbei handelt es sich um vorkonfektionierte Trunkkabel mit SC Steckern in den Kategorien OS2, OM3 und OM4. Die bevorrateten Längen finden Sie unten in der Übersicht.
Vorteile auf einen Blick:
Schnelle Lieferung: Standardlängen bis 200 m in handelsüblichen Mengen ab Lager verfügbar
Senkung der Installationskosten: Kein teures Spleiß- und Konfektionierungsequipment erforderlich
Reduzierung der Installationszeit: Kabel montagefertig zur direkten Installation
Rückverfolgbare Qualität: Kabel mit Seriennummer und Messprotokoll
Leistungsmerkmale:
4, 8 oder 12 Fasern pro Kabel
Faserklasse OS2, OM3 oder OM4
Werksseitige Fertigung, Politur und Funktionstest
Beidseitig konfektionierte abgestufte Kabelpeitschen (Längste Länge 1 m)
Kennzeichnung der abgesetzten Einzelkabel mit Kabelmarkierern (Zahlen)
Seriennummer am Kabel
Dämpfungsprotokoll für jede einzelne Faser wird mitgeliefert

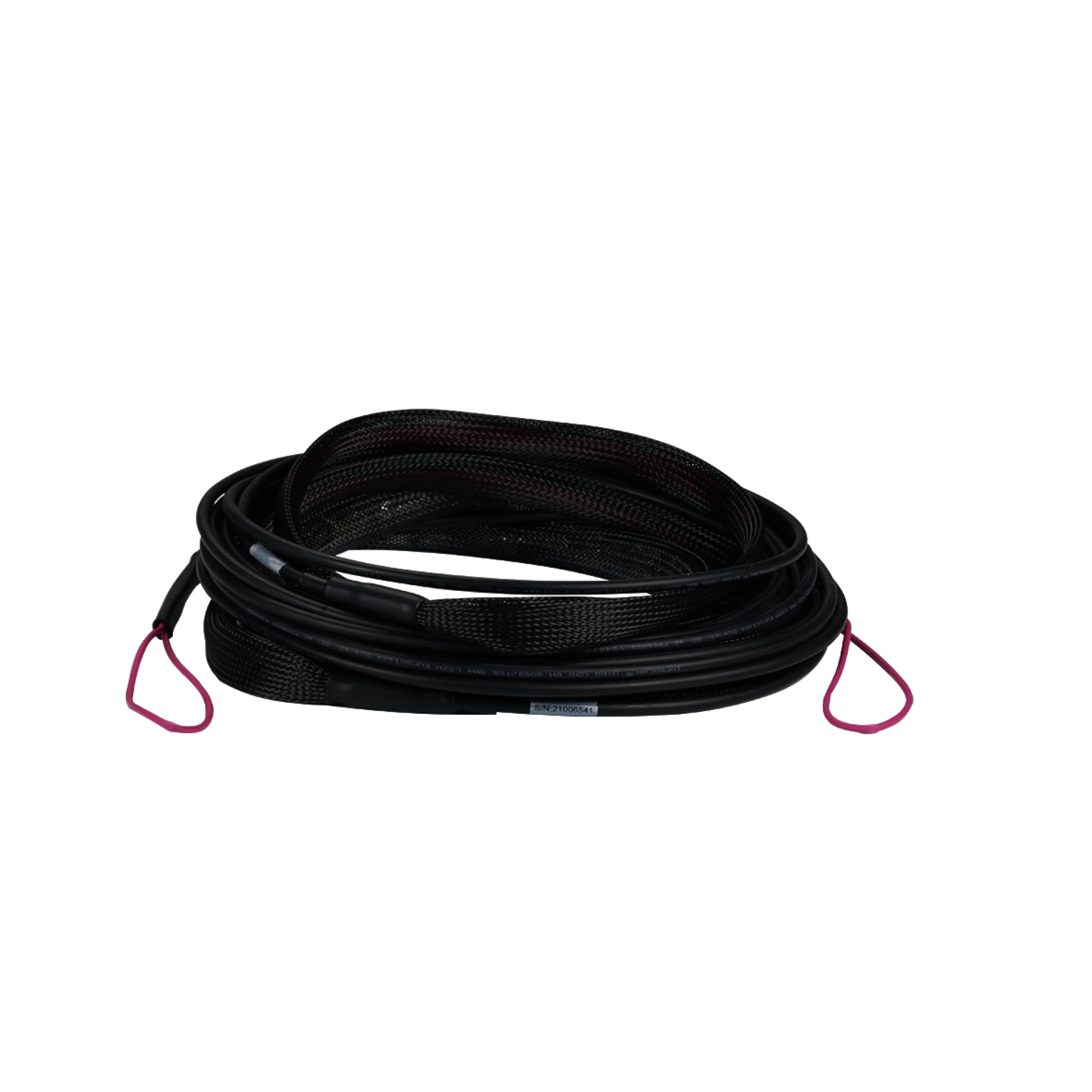

Lieferung beidseitig mit Gewebeschlauch als Einzugshilfe

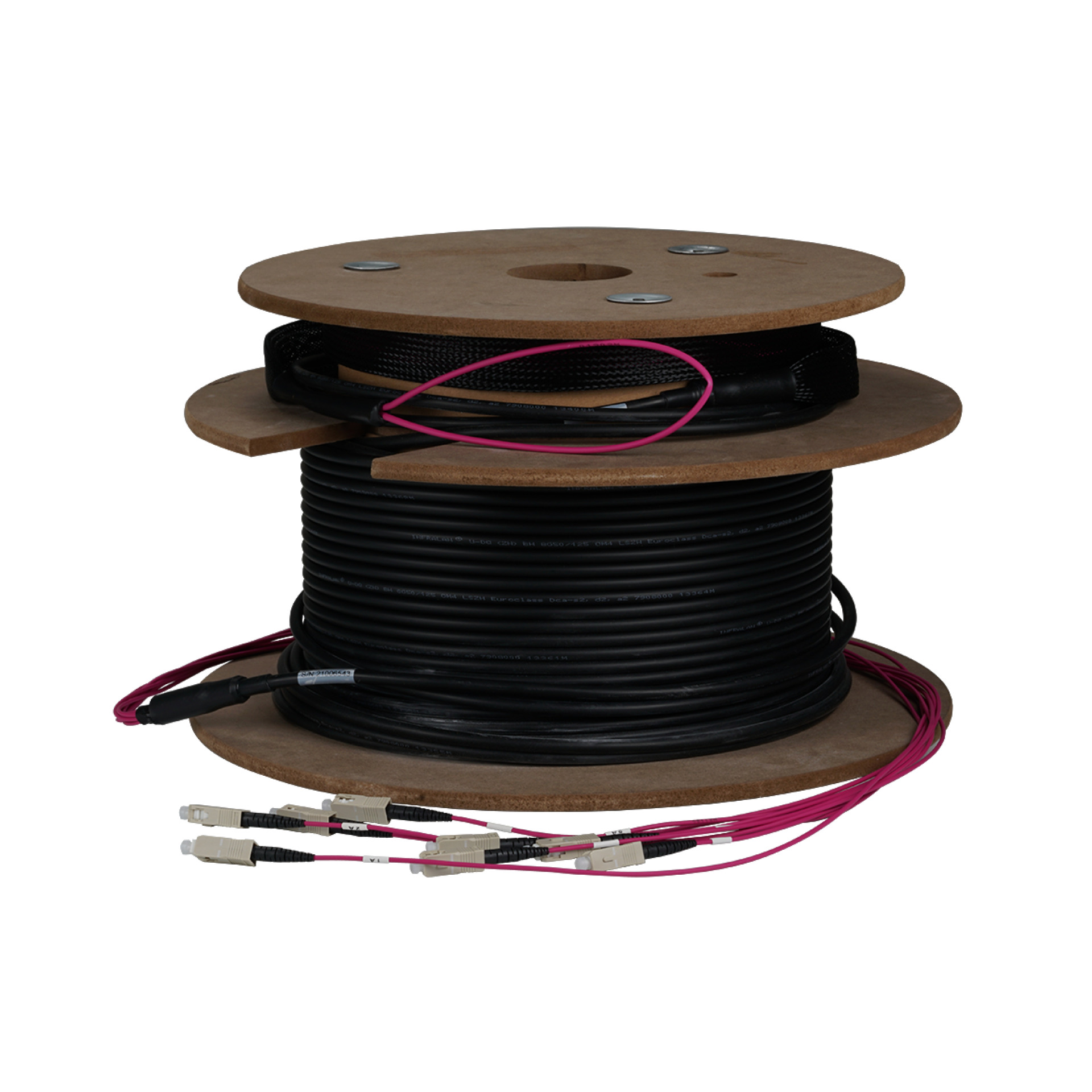

Lieferung bis 40 m im Polybag, ab 50 m auf Einwegtrommel
Rohkabel: CPR-Klasse Dca
Länge der Einzugshilfe von 130cm, Durchmesser: 4-fasrig ca. 10mm, 8-fasrig ca. 15mm, 12-fasrig ca. 20mm
Die EFB bietet seit vielen Jahren individuelle LWL Konfektionen aus eigener Fertigung zum Einziehen in Kabelkanäle und Schächte an. Jetzt gibt es darüber hinaus noch eine Standardlinie, die lagermäßig bevorratet wird. Hierbei handelt es sich um vorkonfektionierte Trunkkabel mit SC Steckern in den Kategorien OS2, OM3 und OM4. Die bevorrateten Längen finden Sie unten in der Übersicht.
Vorteile auf einen Blick:
Schnelle Lieferung: Standardlängen bis 200 m in handelsüblichen Mengen ab Lager verfügbar
Senkung der Installationskosten: Kein teures Spleiß- und Konfektionierungsequipment erforderlich
Reduzierung der Installationszeit: Kabel montagefertig zur direkten Installation
Rückverfolgbare Qualität: Kabel mit Seriennummer und Messprotokoll
Leistungsmerkmale:
4, 8 oder 12 Fasern pro Kabel
Faserklasse OS2, OM3 oder OM4
Werksseitige Fertigung, Politur und Funktionstest
Beidseitig konfektionierte abgestufte Kabelpeitschen (Längste Länge 1 m)
Kennzeichnung der abgesetzten Einzelkabel mit Kabelmarkierern (Zahlen)
Seriennummer am Kabel
Dämpfungsprotokoll für jede einzelne Faser wird mitgeliefert
Lieferung beidseitig mit Gewebeschlauch als Einzugshilfe
Lieferung bis 40 m im Polybag, ab 50 m auf Einwegtrommel
Rohkabel: CPR-Klasse Dca
Länge der Einzugshilfe von 130cm, Durchmesser: 4-fasrig ca. 10mm, 8-fasrig ca. 15mm, 12-fasrig ca. 20mm
Technische Eigenschaften
| Steckverbindertyp Anschluss 1: | 4 x SC |
|---|---|
| Steckverbindertyp Anschluss 2: | 4 x SC |
| Kategorie: | OM4 |
| Mantel-Farbe: | schwarz |
| Anzahl der Fasern: | 4 |
| APC Ausführung: | Nein |
| Arbeitstemperatur: | 0 – 50 °C |
| Biegeoptimierte Faser: | OM4 nach IEC60793-2-10 type A1a.2 und A1a.3 |
| Einfügedämpfung 850nm: | < 0,3 dB |
| Faserart: | Multimode 50/125 |
| Kabel Konform zu Standard: | IEC 60793-2 |
| Kabelaufbau: | Mehrfaser |
| Kabeltyp: | U-DQ (ZN) BH |
| Kabel Ø: | 6,0 mm |
| Knickschutztülle: | aufgesteckt |
| Lagertemperatur: | -20 – 70 °C |
| Mantelmaterial: | LSZH |
| Maximale Zugkraft: | 200 N |
| Maß Kabelaufteiler: | 11,5 x 50 mm |
| Minimaler Biegeradius (Dynamisch): | 180 mm |
| Minimaler Biegeradius (Statisch): | 90 mm |
| Qualitätsklasse Multimode: | A/1 nach IEC-61753-222-2 |
| Stecker Konform zu Standard: | IEC 61754-4 |
| Steckverbinderanschluss 1 Farbe: | beige |
| Steckverbinderanschluss 2 Farbe: | beige |
Varianten
| Art. Nr. | Bezeichnung | Länge | Längentoleranz | |
|---|---|---|---|---|
| O8301L120OM4 | Trunkkabel U-DQ(ZN)BH 4G 50/125, SC/SC OM4 120m | 120,0 m | ±5 % | |
| O8301L130OM4 | Trunkkabel U-DQ(ZN)BH 4G 50/125, SC/SC OM4 130m | 130,0 m | ±5 % | |
| O8301L140OM4 | Trunkkabel U-DQ(ZN)BH 4G 50/125, SC/SC OM4 140m | 140,0 m | ±5 % | |
| O8301L170OM3 | Trunkkabel U-DQ(ZN)BH 4G 50/125, SC/SC,OM3 170m | 170,0 m | ±5 % | |
| O8301L170OM4 | Trunkkabel U-DQ(ZN)BH 4G 50/125, SC/SC OM4 170m | 170,0 m | ±5 % | |
| O8301L180OM4 | Trunkkabel U-DQ(ZN)BH 4G 50/125, SC/SC OM4 180m | 180,0 m | ±5 % | |
| O8301L190OM4 | Trunkkabel U-DQ(ZN)BH 4G 50/125, SC/SC OM4 190m | 190,0 m | ±5 % | |
| O8301L30OM4 | Trunkkabel U-DQ(ZN)BH 4G 50/125, SC/SC OM4 30m | 30,0 m | ±5 % | |
| O8301L40OM4 | Trunkkabel U-DQ(ZN)BH 4G 50/125, SC/SC OM4 40m | 40,0 m | ±5 % | |
| O8301L50OM4 | Trunkkabel U-DQ(ZN)BH 4G 50/125, SC/SC OM4 50m | 50,0 m | ±5 % | |
| O8301L60OM3 | Trunkkabel U-DQ(ZN)BH 4G 50/125, SC/SC OM3 60m | 60,0 m | ±5 % | |
| O8301L60OM4 | Trunkkabel U-DQ(ZN)BH 4G 50/125, SC/SC OM4 60m | 60,0 m | ±5 % | |
| O8301L70OM3 | Trunkkabel U-DQ(ZN)BH 4G 50/125, SC/SC OM3 70m | 70,0 m | ±5 % | |
| O8301L70OM4 | Trunkkabel U-DQ(ZN)BH 4G 50/125, SC/SC OM4 70m | 70,0 m | ±5 % | |
| O8301L80OM3 | Trunkkabel U-DQ(ZN)BH 4G 50/125, SC/SC OM3 80m | 80,0 m | ±5 % | |
| O8301L80OM4 | Trunkkabel U-DQ(ZN)BH 4G 50/125, SC/SC OM4 80m | 80,0 m | ±5 % | |
| O8301L90OM3 | Trunkkabel U-DQ(ZN)BH 4G 50/125, SC/SC OM3 90m | 90,0 m | ±5 % |
