Trunkkabel U-DQ(ZN)BH 8G 50/125, SC/SC Trunkkabel U-DQ(ZN)BH 8G 50/125, SC/SC
Trunkkabel U-DQ(ZN)BH 8G 50/125, SC/SC OM3 180m
Artikelnummer:
O8321L180OM3
Produktinformationen für Trunkkabel U-DQ(ZN)BH 8G 50/125, SC/SC OM3 180m
EFB setzt Standards in hoher Qualität
Die EFB bietet seit vielen Jahren individuelle LWL Konfektionen aus eigener Fertigung zum Einziehen in Kabelkanäle und Schächte an. Jetzt gibt es darüber hinaus noch eine Standardlinie, die lagermäßig bevorratet wird. Hierbei handelt es sich um vorkonfektionierte Trunkkabel mit SC Steckern in den Kategorien OS2, OM3 und OM4. Die bevorrateten Längen finden Sie unten in der Übersicht.
Vorteile auf einen Blick:
Schnelle Lieferung: Standardlängen bis 200 m in handelsüblichen Mengen ab Lager verfügbar
Senkung der Installationskosten: Kein teures Spleiß- und Konfektionierungsequipment erforderlich
Reduzierung der Installationszeit: Kabel montagefertig zur direkten Installation
Rückverfolgbare Qualität: Kabel mit Seriennummer und Messprotokoll
Leistungsmerkmale:
4, 8 oder 12 Fasern pro Kabel
Faserklasse OS2, OM3 oder OM4
Werksseitige Fertigung, Politur und Funktionstest

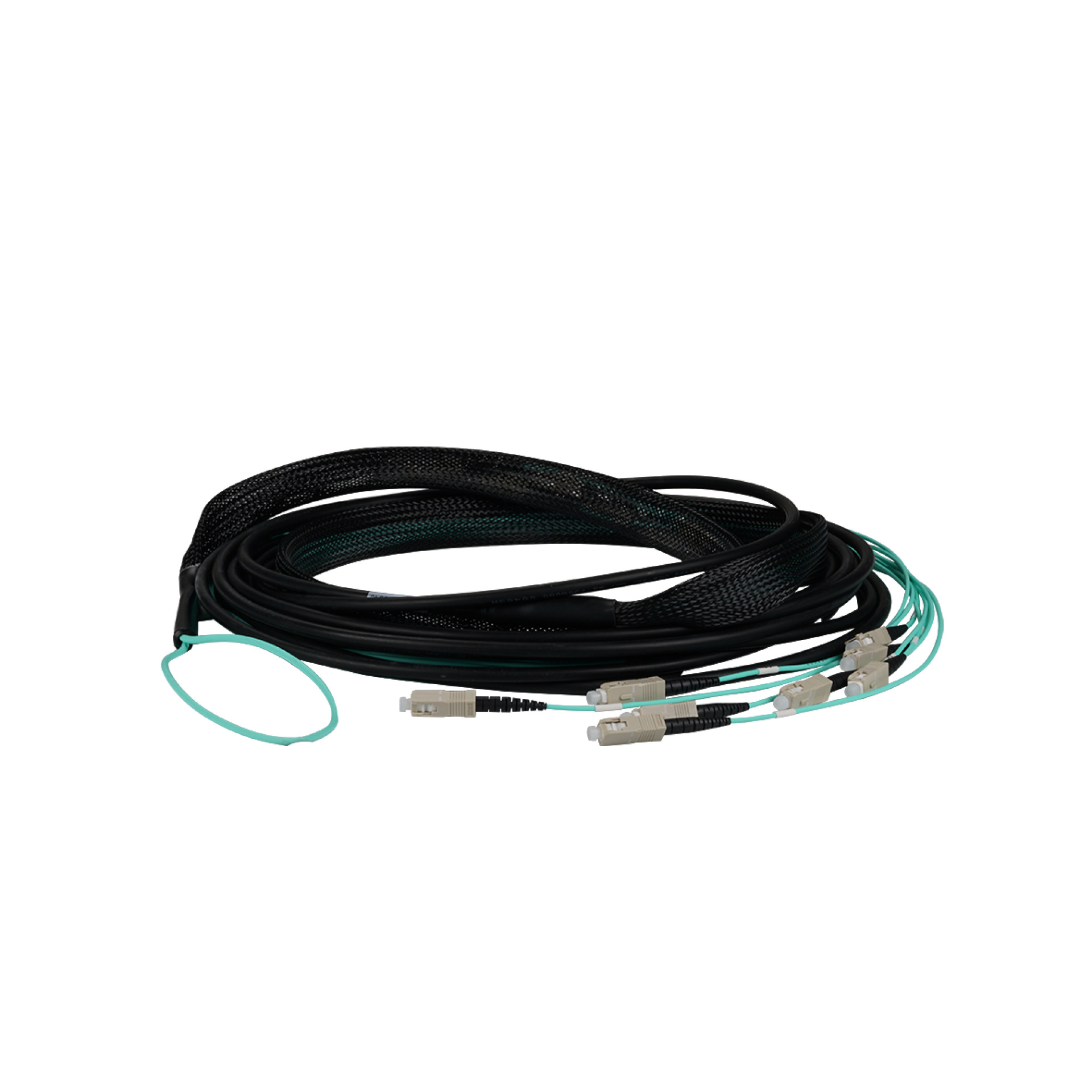

Beidseitig konfektionierte abgestufte Kabelpeitschen (Längste Länge 1 m)
Kennzeichnung der abgesetzten Einzelkabel mit Kabelmarkierern (Zahlen)
Seriennummer am Kabel
Dämpfungsprotokoll für jede einzelne Faser wird mitgeliefert

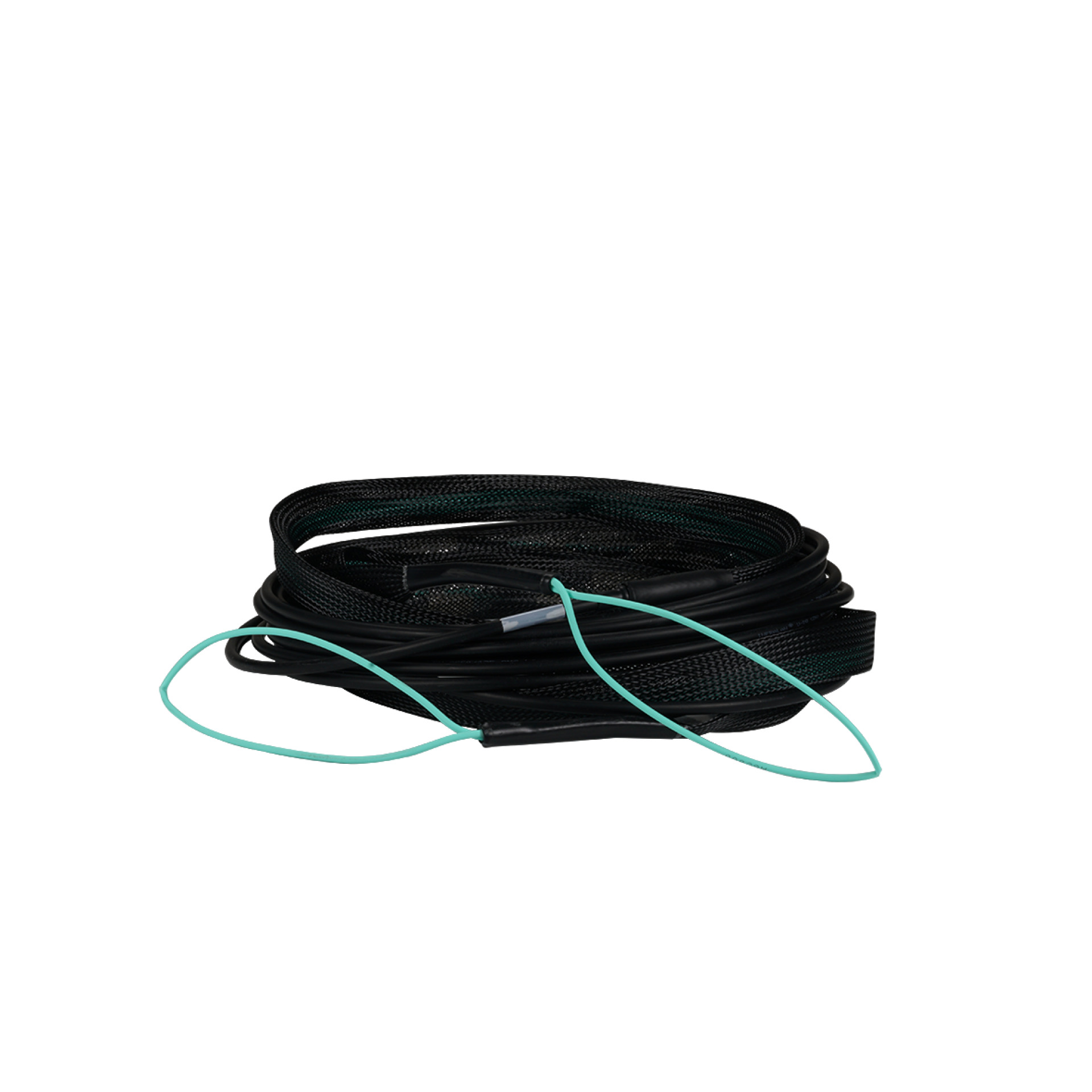

Lieferung beidseitig mit Gewebeschlauch als Einzugshilfe

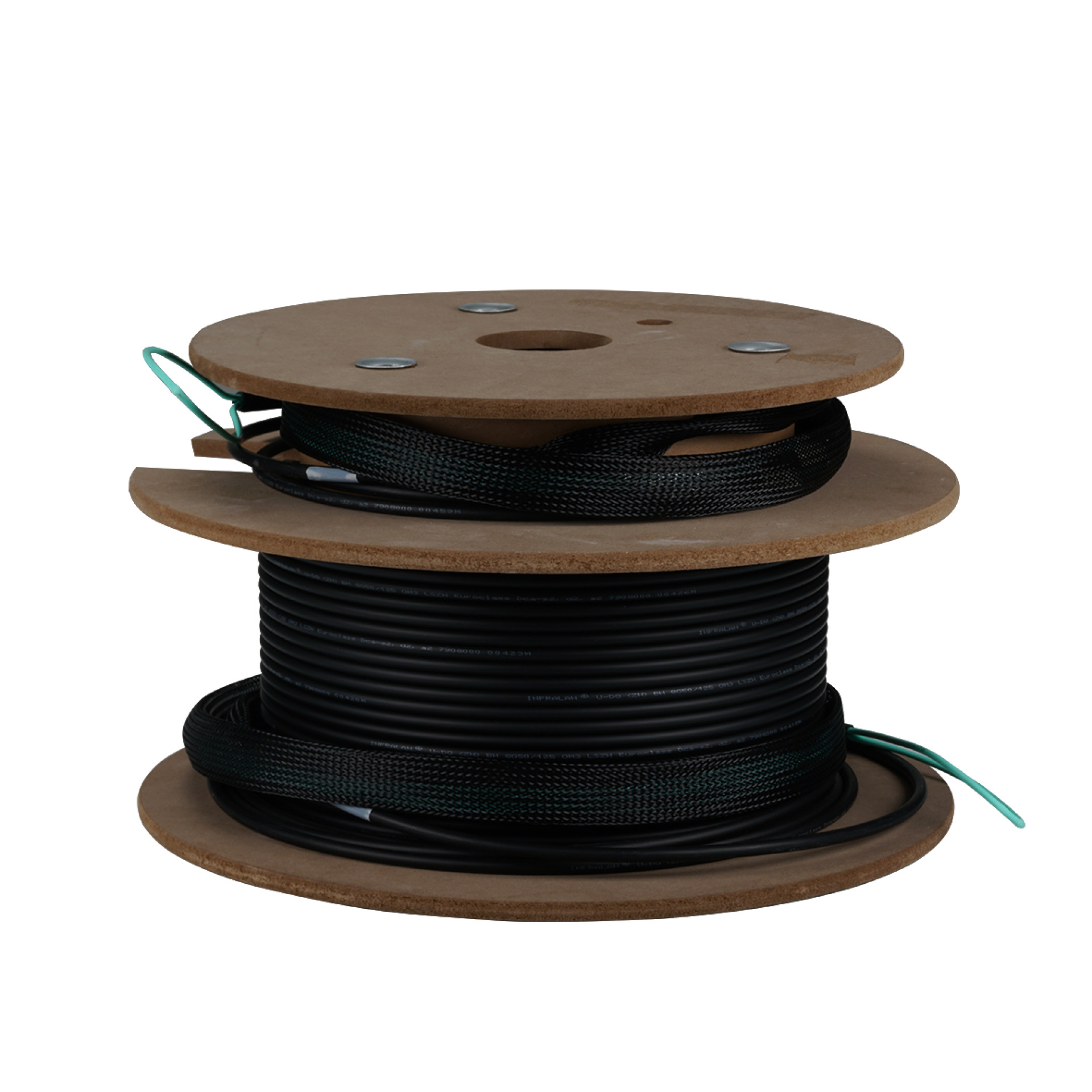

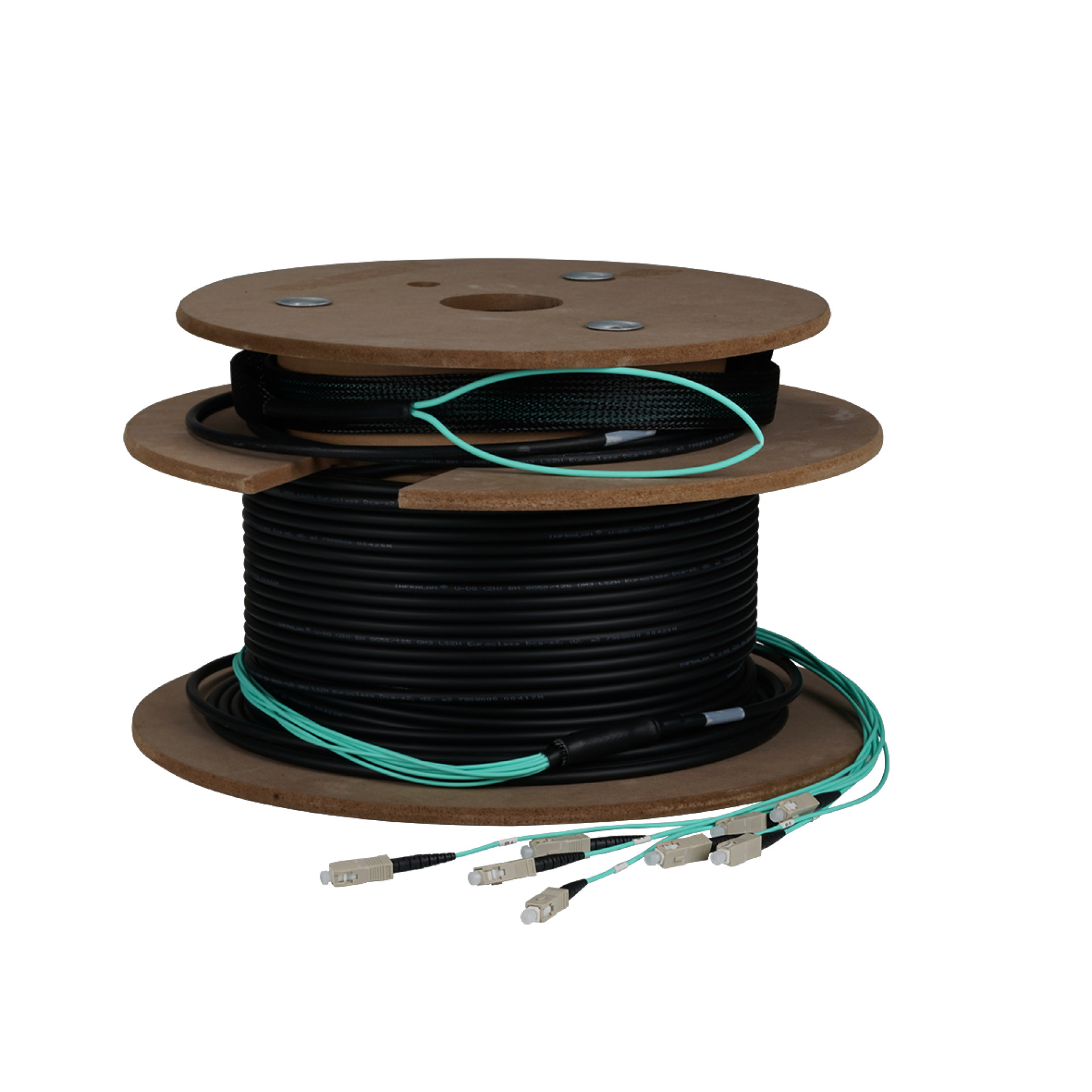

Lieferung bis 40 m im Polybag, ab 50 m auf Einwegtrommel
Rohkabel: CPR-Klasse Dca
Länge der Einzugshilfe von 130cm, Durchmesser: 4-fasrig ca. 10mm, 8-fasrig ca. 15mm, 12-fasrig ca. 20mm
Die EFB bietet seit vielen Jahren individuelle LWL Konfektionen aus eigener Fertigung zum Einziehen in Kabelkanäle und Schächte an. Jetzt gibt es darüber hinaus noch eine Standardlinie, die lagermäßig bevorratet wird. Hierbei handelt es sich um vorkonfektionierte Trunkkabel mit SC Steckern in den Kategorien OS2, OM3 und OM4. Die bevorrateten Längen finden Sie unten in der Übersicht.
Vorteile auf einen Blick:
Schnelle Lieferung: Standardlängen bis 200 m in handelsüblichen Mengen ab Lager verfügbar
Senkung der Installationskosten: Kein teures Spleiß- und Konfektionierungsequipment erforderlich
Reduzierung der Installationszeit: Kabel montagefertig zur direkten Installation
Rückverfolgbare Qualität: Kabel mit Seriennummer und Messprotokoll
Leistungsmerkmale:
4, 8 oder 12 Fasern pro Kabel
Faserklasse OS2, OM3 oder OM4
Werksseitige Fertigung, Politur und Funktionstest
Beidseitig konfektionierte abgestufte Kabelpeitschen (Längste Länge 1 m)
Kennzeichnung der abgesetzten Einzelkabel mit Kabelmarkierern (Zahlen)
Seriennummer am Kabel
Dämpfungsprotokoll für jede einzelne Faser wird mitgeliefert
Lieferung beidseitig mit Gewebeschlauch als Einzugshilfe
Lieferung bis 40 m im Polybag, ab 50 m auf Einwegtrommel
Rohkabel: CPR-Klasse Dca
Länge der Einzugshilfe von 130cm, Durchmesser: 4-fasrig ca. 10mm, 8-fasrig ca. 15mm, 12-fasrig ca. 20mm
Technische Eigenschaften
Steckverbindertyp Anschluss 1: | 8 x SC |
---|---|
Steckverbindertyp Anschluss 2: | 8 x LC |
Kategorie: | OM3 |
Mantel-Farbe: | schwarz |
Anzahl der Fasern: | 8 |
APC Ausführung: | Nein |
Arbeitstemperatur: | 0 – 50 °C |
Biegeoptimierte Faser: | OM3 nach IEC60793-2-10 type A1a.2 und A1a.3 |
Einfügedämpfung 850nm: | < 0,3 dB |
Faserart: | Multimode 50/125 |
Kabel Konform zu Standard: | IEC 60793-2 |
Kabelaufbau: | Mehrfaser |
Kabeltyp: | U-DQ (ZN) BH |
Kabel Ø: | 6,0 mm |
Knickschutztülle: | aufgesteckt |
Lagertemperatur: | -20 – 70 °C |
Mantelmaterial: | LSZH |
Maximale Zugkraft: | 200 N |
Maß Kabelaufteiler: | 11,5 x 50 mm |
Minimaler Biegeradius (Dynamisch): | 180 mm |
Minimaler Biegeradius (Statisch): | 90 mm |
Qualitätsklasse Multimode: | A/1 nach IEC-61753-222-2 |
Stecker Konform zu Standard: | IEC 61754-4 |
Steckverbinderanschluss 1 Farbe: | beige |
Steckverbinderanschluss 2 Farbe: | beige |
Varianten
Art. Nr. | Bezeichnung | Länge | Längentoleranz | |
---|---|---|---|---|
O8321L100OM3 | Trunkkabel U-DQ(ZN)BH 8G 50/125, SC/SC OM3 100m | 100,0 m | ±5 % | |
O8321L100OM4 | Trunkkabel U-DQ(ZN)BH 8G 50/125, SC/SC OM4 100m | 100,0 m | ±5 % | |
O8321L110OM4 | Trunkkabel U-DQ(ZN)BH 8G 50/125, SC/SC OM4 110m | 110,0 m | ±5 % | |
O8321L120OM4 | Trunkkabel U-DQ(ZN)BH 8G 50/125, SC/SC OM4 120m | 120,0 m | ±5 % | |
O8321L130OM3 | Trunkkabel U-DQ(ZN)BH 8G 50/125, SC/SC OM3 130m | 130,0 m | ±5 % | |
O8321L140OM3 | Trunkkabel U-DQ(ZN)BH 8G 50/125, SC/SC,OM3 140m | 140,0 m | ±5 % | |
O8321L150OM3 | Trunkkabel U-DQ(ZN)BH 8G 50/125, SC/SC OM3 150m | 150,0 m | ±5 % | |
O8321L160OM3 | Trunkkabel U-DQ(ZN)BH 8G 50/125, SC/SC OM3 160m | 160,0 m | ±5 % | |
O8321L160OM4 | Trunkkabel U-DQ(ZN)BH 8G 50/125, SC/SC OM4 160m | 160,0 m | ±5 % | |
O8321L180OM3 | Trunkkabel U-DQ(ZN)BH 8G 50/125, SC/SC OM3 180m | 180,0 m | ±5 % | |
O8321L190OM3 | Trunkkabel U-DQ(ZN)BH 8G 50/125, SC/SC OM3 190m | 190,0 m | ±5 % | |
O8321L190OM4 | Trunkkabel U-DQ(ZN)BH 8G 50/125, SC/SC OM4 190m | 190,0 m | ±5 % | |
O8321L200OM3 | Trunkkabel U-DQ(ZN)BH 8G 50/125, SC/SC OM3 200m | 200,0 m | ±5 % | |
O8321L20OM3 | Trunkkabel U-DQ(ZN)BH 8G 50/125, SC/SC OM3 20m | 20,0 m | ±5 % | |
O8321L30OM3 | Trunkkabel U-DQ(ZN)BH 8G 50/125, SC/SC OM3 30m | 30,0 m | ±5 % | |
O8321L40OM3 | Trunkkabel U-DQ(ZN)BH 8G 50/125, SC/SC OM3 40m | 40,0 m | ±5 % | |
O8321L40OM4 | Trunkkabel U-DQ(ZN)BH 8G 50/125, SC/SC OM4 40m | 40,0 m | ±5 % | |
O8321L50OM3 | Trunkkabel U-DQ(ZN)BH 8G 50/125, SC/SC OM3 50m | 50,0 m | ±5 % | |
O8321L50OM4 | Trunkkabel U-DQ(ZN)BH 8G 50/125, SC/SC OM4 50m | 50,0 m | ±5 % | |
O8321L60OM3 | Trunkkabel U-DQ(ZN)BH 8G 50/125, SC/SC OM3 60m | 60,0 m | ±5 % | |
O8321L80OM4 | Trunkkabel U-DQ(ZN)BH 8G 50/125, SC/SC OM4 80m | 80,0 m | ±5 % | |
O8321L90OM4 | Trunkkabel U-DQ(ZN)BH 8G 50/125, SC/SC OM4 90m | 90,0 m | ±5 % |
