Trunkkabel U-DQ(ZN)BH OM3 8G (1x8) LC-LC
Trunkkabel U-DQ(ZN)BH OM3 8G (1x8) LC-LC,90m Dca LSZH
Artikelnummer:
O8322S90OM3
Produktinformationen für Trunkkabel U-DQ(ZN)BH OM3 8G (1x8) LC-LC,90m Dca LSZH
EFB setzt Standards in hoher Qualität
Die EFB bietet seit vielen Jahren individuelle LWL Konfektionen aus eigener Fertigung zum Einziehen in Kabelkanäle und Schächte an. Jetzt gibt es darüber hinaus noch eine Standardlinie, die lagermäßig bevorratet wird. Hierbei handelt es sich um vorkonfektionierte Trunkkabel mit LC Steckern in den Kategorien OS2, OM3 und OM4. Die bevorrateten Längen finden Sie unten in der Übersicht.
Vorteile auf einen Blick:
Schnelle Lieferung: Standardlängen bis 200 m in handelsüblichen Mengen ab Lager verfügbar
Senkung der Installationskosten: Kein teures Spleiß- und Konfektionierungsequipment erforderlich
Reduzierung der Installationszeit: Kabel montagefertig zur direkten Installation
Rückverfolgbare Qualität: Kabel mit Seriennummer und Messprotokoll
Leistungsmerkmale:
4, 8 oder 12 Fasern pro Kabel
Faserklasse OS2, OM3 oder OM4
Werksseitige Fertigung, Politur und Funktionstest

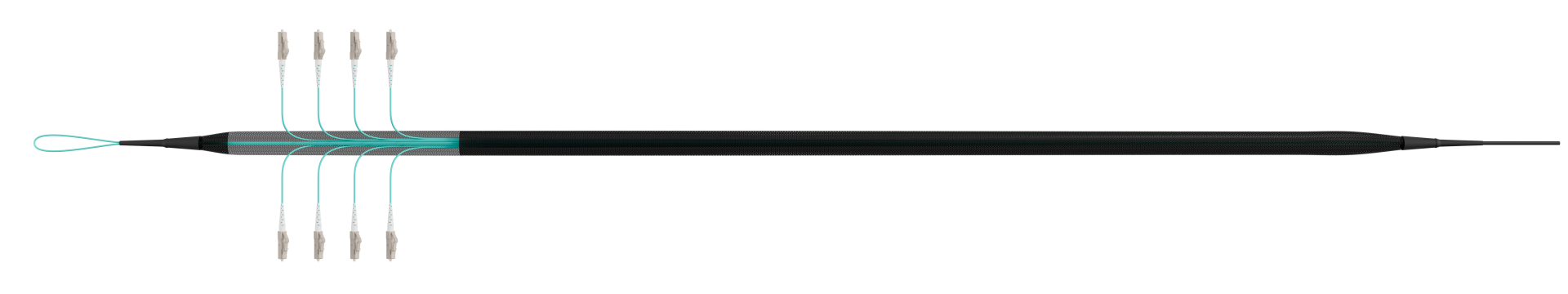

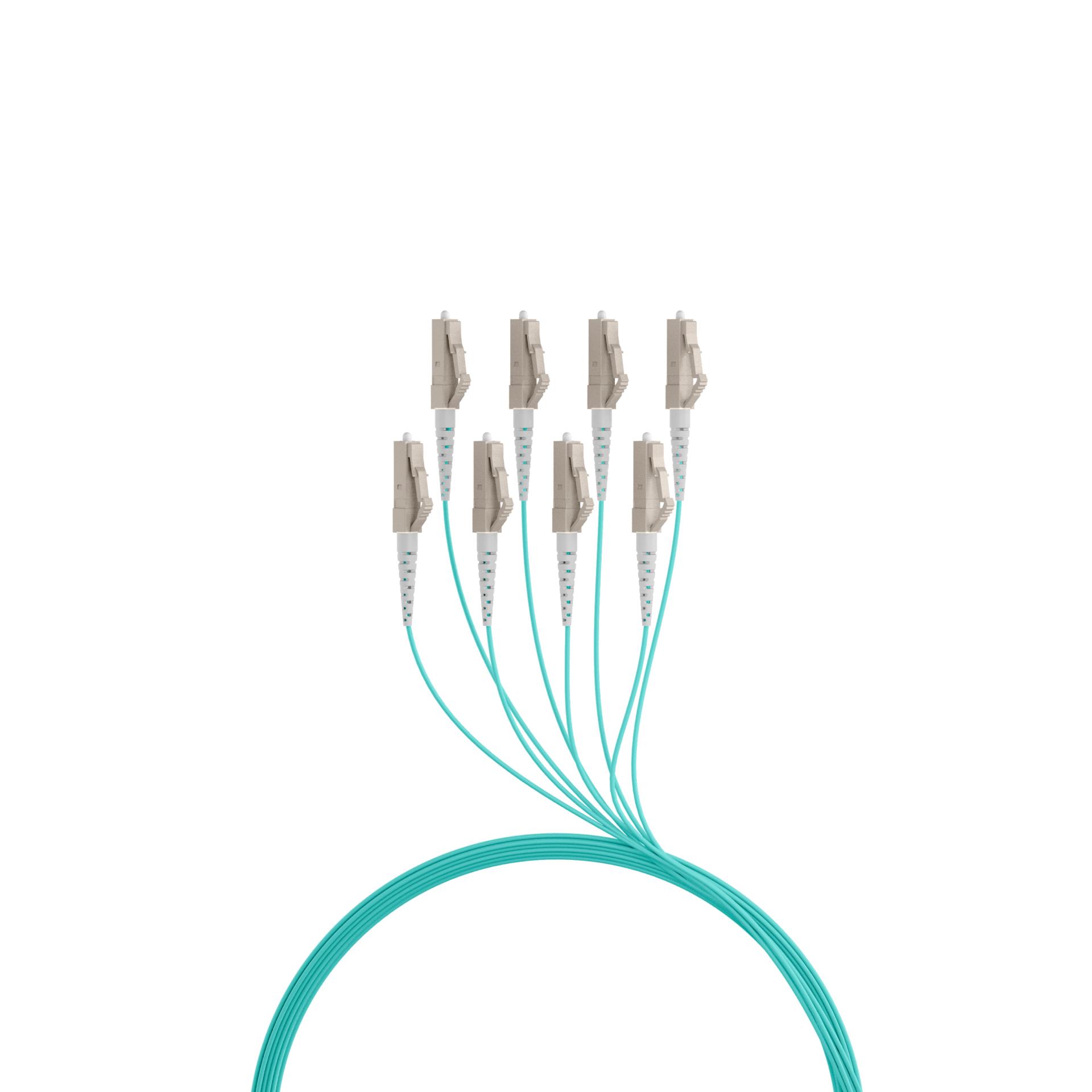

Beidseitig konfektionierte abgestufte Kabelpeitschen (Längste Länge 1 m)
Kennzeichnung der abgesetzten Einzelkabel mit Kabelmarkierern (Zahlen)
Seriennummer am Kabel
Dämpfungsprotokoll für jede einzelne Faser wird mitgeliefert
Lieferung beidseitig mit Gewebeschlauch als Einzugshilfe

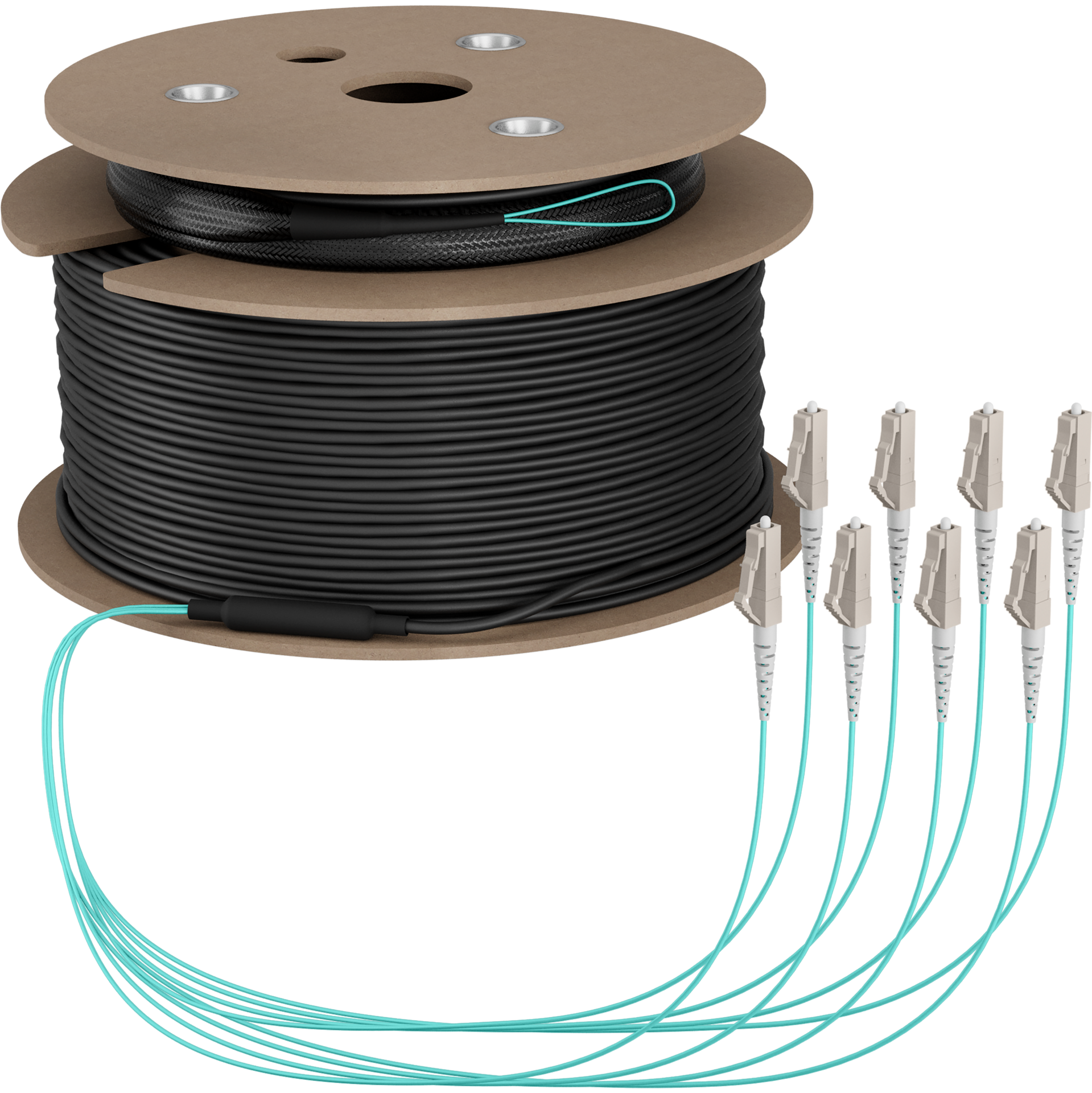

Lieferung bis 40 m im Polybag, ab 50 m auf Einwegtrommel
Rohkabel: CPR-Klasse Dca
Länge der Einzugshilfe von 130cm, Durchmesser: 4-fasrig ca. 10mm, 8-fasrig ca. 15mm, 12-fasrig ca. 20mm
Die EFB bietet seit vielen Jahren individuelle LWL Konfektionen aus eigener Fertigung zum Einziehen in Kabelkanäle und Schächte an. Jetzt gibt es darüber hinaus noch eine Standardlinie, die lagermäßig bevorratet wird. Hierbei handelt es sich um vorkonfektionierte Trunkkabel mit LC Steckern in den Kategorien OS2, OM3 und OM4. Die bevorrateten Längen finden Sie unten in der Übersicht.
Vorteile auf einen Blick:
Schnelle Lieferung: Standardlängen bis 200 m in handelsüblichen Mengen ab Lager verfügbar
Senkung der Installationskosten: Kein teures Spleiß- und Konfektionierungsequipment erforderlich
Reduzierung der Installationszeit: Kabel montagefertig zur direkten Installation
Rückverfolgbare Qualität: Kabel mit Seriennummer und Messprotokoll
Leistungsmerkmale:
4, 8 oder 12 Fasern pro Kabel
Faserklasse OS2, OM3 oder OM4
Werksseitige Fertigung, Politur und Funktionstest
Beidseitig konfektionierte abgestufte Kabelpeitschen (Längste Länge 1 m)
Kennzeichnung der abgesetzten Einzelkabel mit Kabelmarkierern (Zahlen)
Seriennummer am Kabel
Dämpfungsprotokoll für jede einzelne Faser wird mitgeliefert
Lieferung beidseitig mit Gewebeschlauch als Einzugshilfe
Lieferung bis 40 m im Polybag, ab 50 m auf Einwegtrommel
Rohkabel: CPR-Klasse Dca
Länge der Einzugshilfe von 130cm, Durchmesser: 4-fasrig ca. 10mm, 8-fasrig ca. 15mm, 12-fasrig ca. 20mm
Technische Eigenschaften

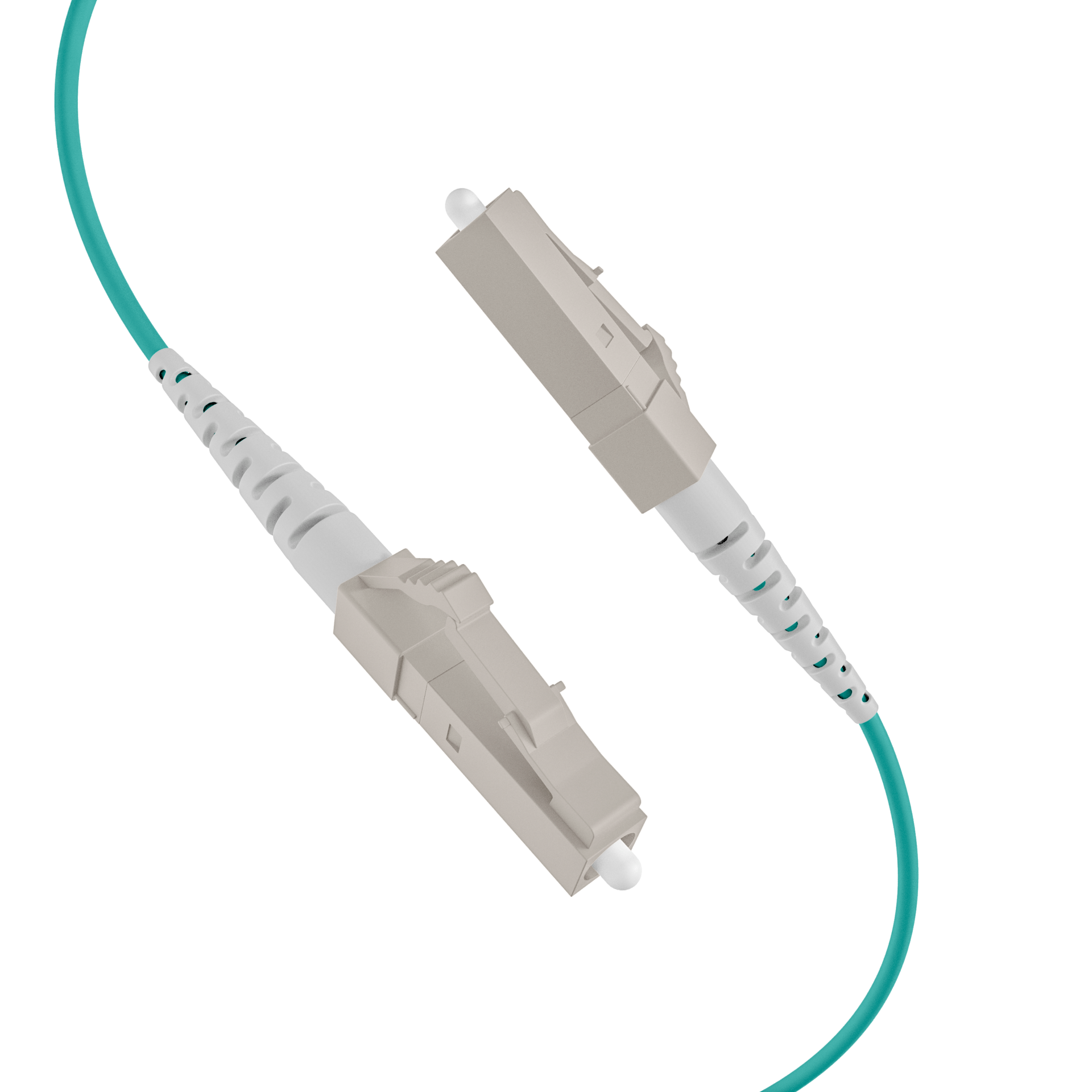

| Steckverbindertyp Anschluss 1: | 8 x LC |
|---|---|
| Steckverbindertyp Anschluss 2: | 8 x LC |
| Kategorie: | OM3 |
| Mantel-Farbe: | schwarz |
| Anzahl der Fasern: | 8 |
| APC Ausführung: | Nein |
| Biegeoptimierte Faser: | nein |
| Faserart: | Multimode 50/125 |
| Kabelaufbau: | Mehrfaser |
| Kabeltyp: | U-DQ (ZN) BH |
| Kabel Ø: | 6,0 mm |
| Knickschutztülle: | aufgesteckt |
| Mantelmaterial: | LSZH |
| Maximale Zugkraft: | 200 N |
| Maß Kabelaufteiler: | 11,5 x 212 mm |
| Minimaler Biegeradius (Dynamisch): | 180 mm |
| Minimaler Biegeradius (Statisch): | 90 mm |
| Steckverbinderanschluss 1 Farbe: | beige |
| Steckverbinderanschluss 2 Farbe: | beige |
Varianten
| Art. Nr. | Bezeichnung | Länge | Längentoleranz | |
|---|---|---|---|---|
| O8322S10OM3 | Trunkkabel U-DQ(ZN)BH OM3 8G (1x8) LC-LC,10m Dca LSZH | 10,0 m | ±5 % | |
| O8322S20OM3 | Trunkkabel U-DQ(ZN)BH OM3 8G (1x8) LC-LC,20m Dca LSZH | 20,0 m | ±5 % | |
| O8322S30OM3 | Trunkkabel U-DQ(ZN)BH OM3 8G (1x8) LC-LC,30m Dca LSZH | 30,0 m | ±5 % | |
| O8322S40OM3 | Trunkkabel U-DQ(ZN)BH OM3 8G (1x8) LC-LC,40m Dca LSZH | 40 m | ±5 % | |
| O8322S50OM3 | Trunkkabel U-DQ(ZN)BH OM3 8G (1x8) LC-LC,50m Dca LSZH | 50 m | ±5 % | |
| O8322S60OM3 | Trunkkabel U-DQ(ZN)BH OM3 8G (1x8) LC-LC,60m Dca LSZH | 60 m | ±5 % | |
| O8322S70OM3 | Trunkkabel U-DQ(ZN)BH OM3 8G (1x8) LC-LC,70m Dca LSZH | 70 m | ±5 % | |
| O8322S80OM3 | Trunkkabel U-DQ(ZN)BH OM3 8G (1x8) LC-LC,80m Dca LSZH | 80 m | ±5 % | |
| O8322S90OM3 | Trunkkabel U-DQ(ZN)BH OM3 8G (1x8) LC-LC,90m Dca LSZH | 90 m | ±5 % | |
| O8322S100OM3 | Trunkkabel U-DQ(ZN)BH OM3 8G (1x8) LC-LC,100m Dca LSZH | 100 m | ±5 % | |
| O8322S110OM3 | Trunkkabel U-DQ(ZN)BH OM3 8G (1x8) LC-LC,110m Dca LSZH | 110 m | ±5 % | |
| O8322S120OM3 | Trunkkabel U-DQ(ZN)BH OM3 8G (1x8) LC-LC,120m Dca LSZH | 120 m | ±5 % | |
| O8322S130OM3 | Trunkkabel U-DQ(ZN)BH OM3 8G (1x8) LC-LC,130m Dca LSZH | 130 m | ±5 % | |
| O8322S140OM3 | Trunkkabel U-DQ(ZN)BH OM3 8G (1x8) LC-LC,140m Dca LSZH | 140 m | ±5 % | |
| O8322S150OM3 | Trunkkabel U-DQ(ZN)BH OM3 8G (1x8) LC-LC,150m Dca LSZH | 150 m | ±5 % | |
| O8322S160OM3 | Trunkkabel U-DQ(ZN)BH OM3 8G (1x8) LC-LC,160m Dca LSZH | 160 m | ±5 % | |
| O8322S170OM3 | Trunkkabel U-DQ(ZN)BH OM3 8G (1x8) LC-LC,170m Dca LSZH | 170 m | ±5 % | |
| O8322S180OM3 | Trunkkabel U-DQ(ZN)BH OM3 8G (1x8) LC-LC,180m Dca LSZH | 180 m | ±5 % | |
| O8322S190OM3 | Trunkkabel U-DQ(ZN)BH OM3 8G (1x8) LC-LC,190m Dca LSZH | 190 m | ±5 % | |
| O8322S200OM3 | Trunkkabel U-DQ(ZN)BH OM3 8G (1x8) LC-LC,200m Dca LSZH | 200 m | ±5 % |
