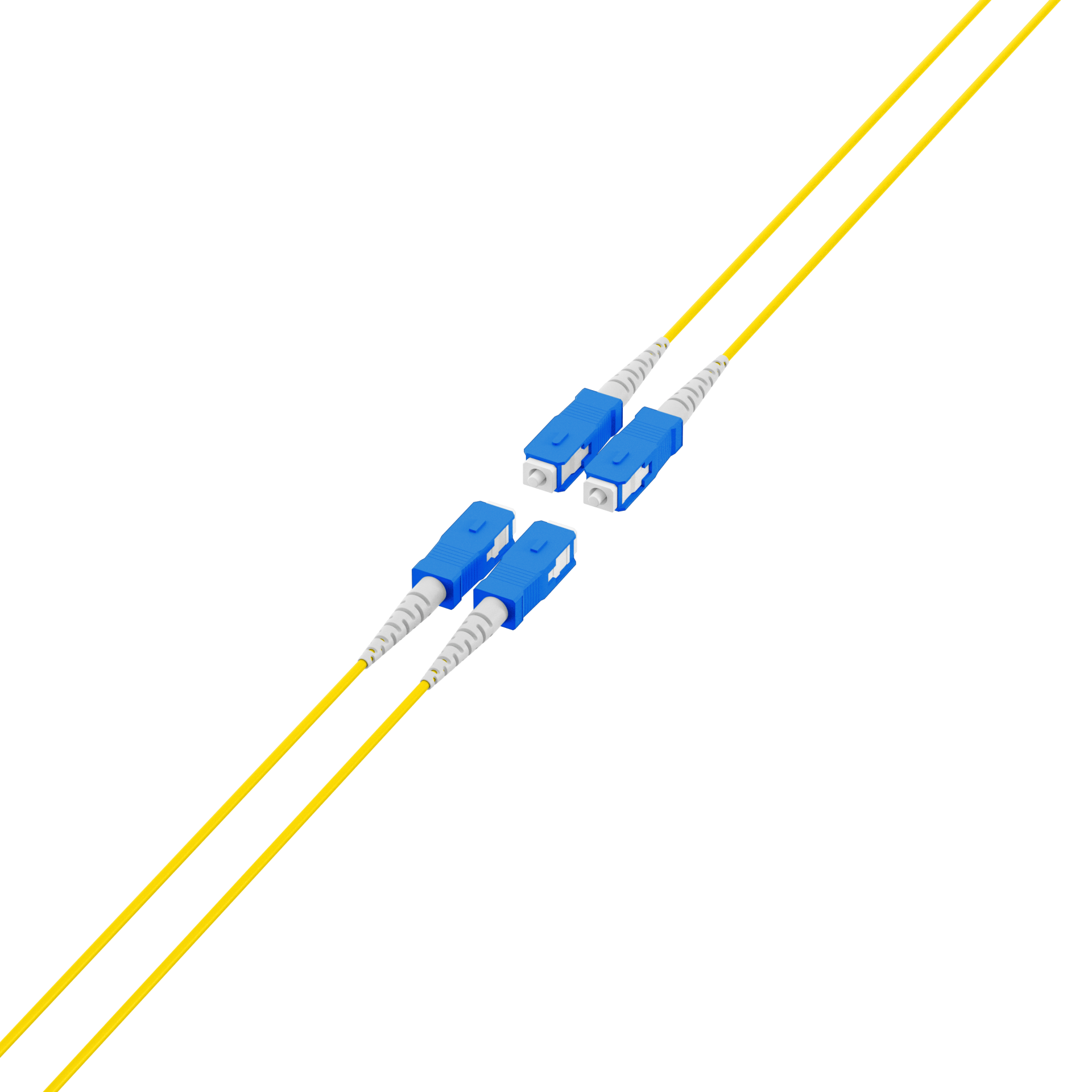

Trunkkabel U-DQ(ZN)BH OS2 4E (1x4) SC-SC
Trunkkabel U-DQ(ZN)BH OS2 4E (1x4) SC-SC,100m Dca LSZH
Artikelnummer:
O8301S100OS2
Produktinformationen für Trunkkabel U-DQ(ZN)BH OS2 4E (1x4) SC-SC,100m Dca LSZH
EFB setzt Standards in hoher Qualität
Die EFB bietet seit vielen Jahren individuelle LWL Konfektionen aus eigener Fertigung zum Einziehen in Kabelkanäle und Schächte an. Jetzt gibt es darüber hinaus noch eine Standardlinie, die lagermäßig bevorratet wird. Hierbei handelt es sich um vorkonfektionierte Trunkkabel mit SC Steckern in den Kategorien OS2, OM3 und OM4. Die bevorrateten Längen finden Sie unten in der Übersicht.
Vorteile auf einen Blick:
Schnelle Lieferung: Standardlängen bis 200 m in handelsüblichen Mengen ab Lager verfügbar
Senkung der Installationskosten: Kein teures Spleiß- und Konfektionierungsequipment erforderlich
Reduzierung der Installationszeit: Kabel montagefertig zur direkten Installation
Rückverfolgbare Qualität: Kabel mit Seriennummer und Messprotokoll
Leistungsmerkmale:
4, 8 oder 12 Fasern pro Kabel
Faserklasse OS2, OM3 oder OM4
Werksseitige Fertigung, Politur und Funktionstest
Beidseitig konfektionierte abgestufte Kabelpeitschen (Längste Länge 1 m)
Kennzeichnung der abgesetzten Einzelkabel mit Kabelmarkierern (Zahlen)
Seriennummer am Kabel
Dämpfungsprotokoll für jede einzelne Faser wird mitgeliefert

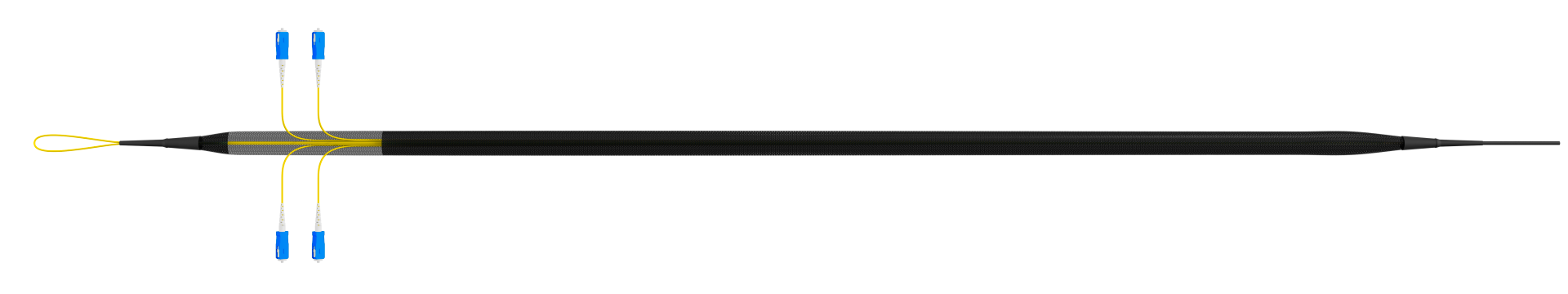

Lieferung beidseitig mit Gewebeschlauch als Einzugshilfe
Lieferung bis 40 m im Polybag, ab 50 m auf Einwegtrommel
Rohkabel: CPR-Klasse Dca
Länge der Einzugshilfe von 130cm, Durchmesser: 4-fasrig ca. 10mm, 8-fasrig ca. 15mm, 12-fasrig ca. 20mm
Die EFB bietet seit vielen Jahren individuelle LWL Konfektionen aus eigener Fertigung zum Einziehen in Kabelkanäle und Schächte an. Jetzt gibt es darüber hinaus noch eine Standardlinie, die lagermäßig bevorratet wird. Hierbei handelt es sich um vorkonfektionierte Trunkkabel mit SC Steckern in den Kategorien OS2, OM3 und OM4. Die bevorrateten Längen finden Sie unten in der Übersicht.
Vorteile auf einen Blick:
Schnelle Lieferung: Standardlängen bis 200 m in handelsüblichen Mengen ab Lager verfügbar
Senkung der Installationskosten: Kein teures Spleiß- und Konfektionierungsequipment erforderlich
Reduzierung der Installationszeit: Kabel montagefertig zur direkten Installation
Rückverfolgbare Qualität: Kabel mit Seriennummer und Messprotokoll
Leistungsmerkmale:
4, 8 oder 12 Fasern pro Kabel
Faserklasse OS2, OM3 oder OM4
Werksseitige Fertigung, Politur und Funktionstest
Beidseitig konfektionierte abgestufte Kabelpeitschen (Längste Länge 1 m)
Kennzeichnung der abgesetzten Einzelkabel mit Kabelmarkierern (Zahlen)
Seriennummer am Kabel
Dämpfungsprotokoll für jede einzelne Faser wird mitgeliefert
Lieferung beidseitig mit Gewebeschlauch als Einzugshilfe
Lieferung bis 40 m im Polybag, ab 50 m auf Einwegtrommel
Rohkabel: CPR-Klasse Dca
Länge der Einzugshilfe von 130cm, Durchmesser: 4-fasrig ca. 10mm, 8-fasrig ca. 15mm, 12-fasrig ca. 20mm
Technische Eigenschaften

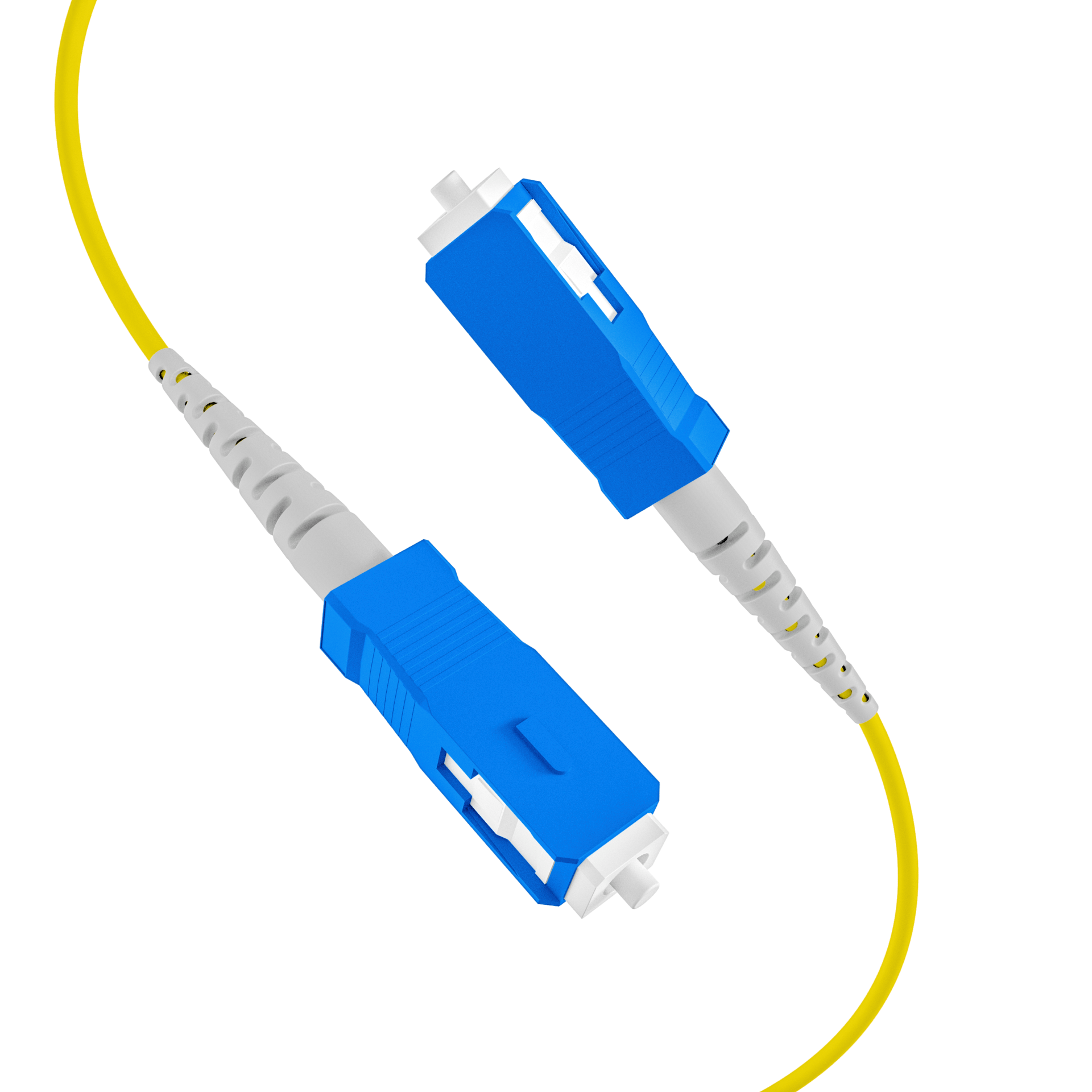

| Steckverbindertyp Anschluss 1: | 4 x SC |
|---|---|
| Steckverbindertyp Anschluss 2: | 4 x SC |
| Kategorie: | OS2 gemäß ITU-T G.652.D |
| Mantel-Farbe: | schwarz |
| Anzahl der Fasern: | 4 |
| APC Ausführung: | Nein |
| Biegeoptimierte Faser: | nein |
| Faserart: | Singlemode 9/125 |
| Kabelaufbau: | Mehrfaser |
| Kabeltyp: | U-DQ (ZN) BH |
| Kabel Ø: | 6,0 mm |
| Knickschutztülle: | aufgesteckt |
| Mantelmaterial: | LSZH |
| Maximale Zugkraft: | 200 N |
| Maß Kabelaufteiler: | 11,5 x 72 mm |
| Minimaler Biegeradius (Dynamisch): | 180 mm |
| Minimaler Biegeradius (Statisch): | 90 mm |
| Steckverbinderanschluss 1 Farbe: | blau |
| Steckverbinderanschluss 2 Farbe: | blau |
Varianten
| Art. Nr. | Bezeichnung | Länge | Längentoleranz | |
|---|---|---|---|---|
| O8301S10OS2 | Trunkkabel U-DQ(ZN)BH OS2 4E (1x4) SC-SC,10m Dca LSZH | 10,0 m | ±5 % | |
| O8301S20OS2 | Trunkkabel U-DQ(ZN)BH OS2 4E (1x4) SC-SC,20m Dca LSZH | 20,0 m | ±5 % | |
| O8301S30OS2 | Trunkkabel U-DQ(ZN)BH OS2 4E (1x4) SC-SC,30m Dca LSZH | 30,0 m | ±5 % | |
| O8301S40OS2 | Trunkkabel U-DQ(ZN)BH OS2 4E (1x4) SC-SC,40m Dca LSZH | 40 m | ±5 % | |
| O8301S50OS2 | Trunkkabel U-DQ(ZN)BH OS2 4E (1x4) SC-SC,50m Dca LSZH | 50 m | ±5 % | |
| O8301S60OS2 | Trunkkabel U-DQ(ZN)BH OS2 4E (1x4) SC-SC,60m Dca LSZH | 60 m | ±5 % | |
| O8301S70OS2 | Trunkkabel U-DQ(ZN)BH OS2 4E (1x4) SC-SC,70m Dca LSZH | 70 m | ±5 % | |
| O8301S80OS2 | Trunkkabel U-DQ(ZN)BH OS2 4E (1x4) SC-SC,80m Dca LSZH | 80 m | ±5 % | |
| O8301S90OS2 | Trunkkabel U-DQ(ZN)BH OS2 4E (1x4) SC-SC,90m Dca LSZH | 90 m | ±5 % | |
| O8301S100OS2 | Trunkkabel U-DQ(ZN)BH OS2 4E (1x4) SC-SC,100m Dca LSZH | 100 m | ±5 % | |
| O8301S110OS2 | Trunkkabel U-DQ(ZN)BH OS2 4E (1x4) SC-SC,110m Dca LSZH | 110 m | ±5 % | |
| O8301S120OS2 | Trunkkabel U-DQ(ZN)BH OS2 4E (1x4) SC-SC,120m Dca LSZH | 120 m | ±5 % | |
| O8301S130OS2 | Trunkkabel U-DQ(ZN)BH OS2 4E (1x4) SC-SC,130m Dca LSZH | 130 m | ±5 % | |
| O8301S140OS2 | Trunkkabel U-DQ(ZN)BH OS2 4E (1x4) SC-SC,140m Dca LSZH | 140 m | ±5 % | |
| O8301S150OS2 | Trunkkabel U-DQ(ZN)BH OS2 4E (1x4) SC-SC,150m Dca LSZH | 150 m | ±5 % | |
| O8301S160OS2 | Trunkkabel U-DQ(ZN)BH OS2 4E (1x4) SC-SC,160m Dca LSZH | 160 m | ±5 % | |
| O8301S170OS2 | Trunkkabel U-DQ(ZN)BH OS2 4E (1x4) SC-SC,170m Dca LSZH | 170 m | ±5 % | |
| O8301S180OS2 | Trunkkabel U-DQ(ZN)BH OS2 4E (1x4) SC-SC,180m Dca LSZH | 180 m | ±5 % | |
| O8301S190OS2 | Trunkkabel U-DQ(ZN)BH OS2 4E (1x4) SC-SC,190m Dca LSZH | 190 m | ±5 % | |
| O8301S200OS2 | Trunkkabel U-DQ(ZN)BH OS2 4E (1x4) SC-SC,200m Dca LSZH | 200 m | ±5 % |
