Trunkkabel U-DQ(ZN)BH OS2 8E (1x8) LC-LC
Trunkkabel U-DQ(ZN)BH OS2 8E (1x8) LC-LC,150m Dca LSZH
Artikelnummer:
O8322S150OS2
Produktinformationen für Trunkkabel U-DQ(ZN)BH OS2 8E (1x8) LC-LC,150m Dca LSZH
EFB setzt Standards in hoher Qualität
Die EFB bietet seit vielen Jahren individuelle LWL Konfektionen aus eigener Fertigung zum Einziehen in Kabelkanäle und Schächte an. Jetzt gibt es darüber hinaus noch eine Standardlinie, die lagermäßig bevorratet wird. Hierbei handelt es sich um vorkonfektionierte Trunkkabel mit LC Steckern in den Kategorien OS2, OM3 und OM4. Die bevorrateten Längen finden Sie unten in der Übersicht.
Vorteile auf einen Blick:
Schnelle Lieferung: Standardlängen bis 200 m in handelsüblichen Mengen ab Lager verfügbar
Senkung der Installationskosten: Kein teures Spleiß- und Konfektionierungsequipment erforderlich
Reduzierung der Installationszeit: Kabel montagefertig zur direkten Installation
Rückverfolgbare Qualität: Kabel mit Seriennummer und Messprotokoll
Leistungsmerkmale:
4, 8 oder 12 Fasern pro Kabel
Faserklasse OS2, OM3 oder OM4
Werksseitige Fertigung, Politur und Funktionstest

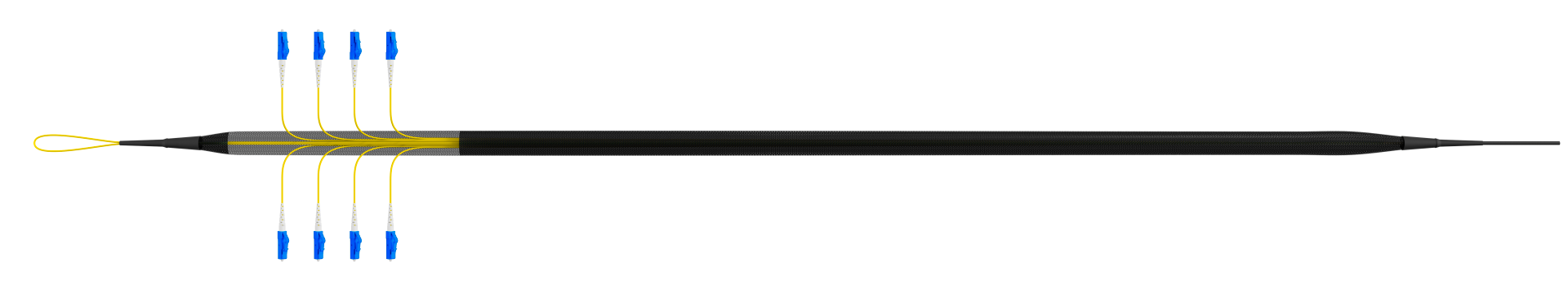

Beidseitig konfektionierte abgestufte Kabelpeitschen (Längste Länge 1 m)
Kennzeichnung der abgesetzten Einzelkabel mit Kabelmarkierern (Zahlen)
Seriennummer am Kabel
Dämpfungsprotokoll für jede einzelne Faser wird mitgeliefert
Lieferung beidseitig mit Gewebeschlauch als Einzugshilfe

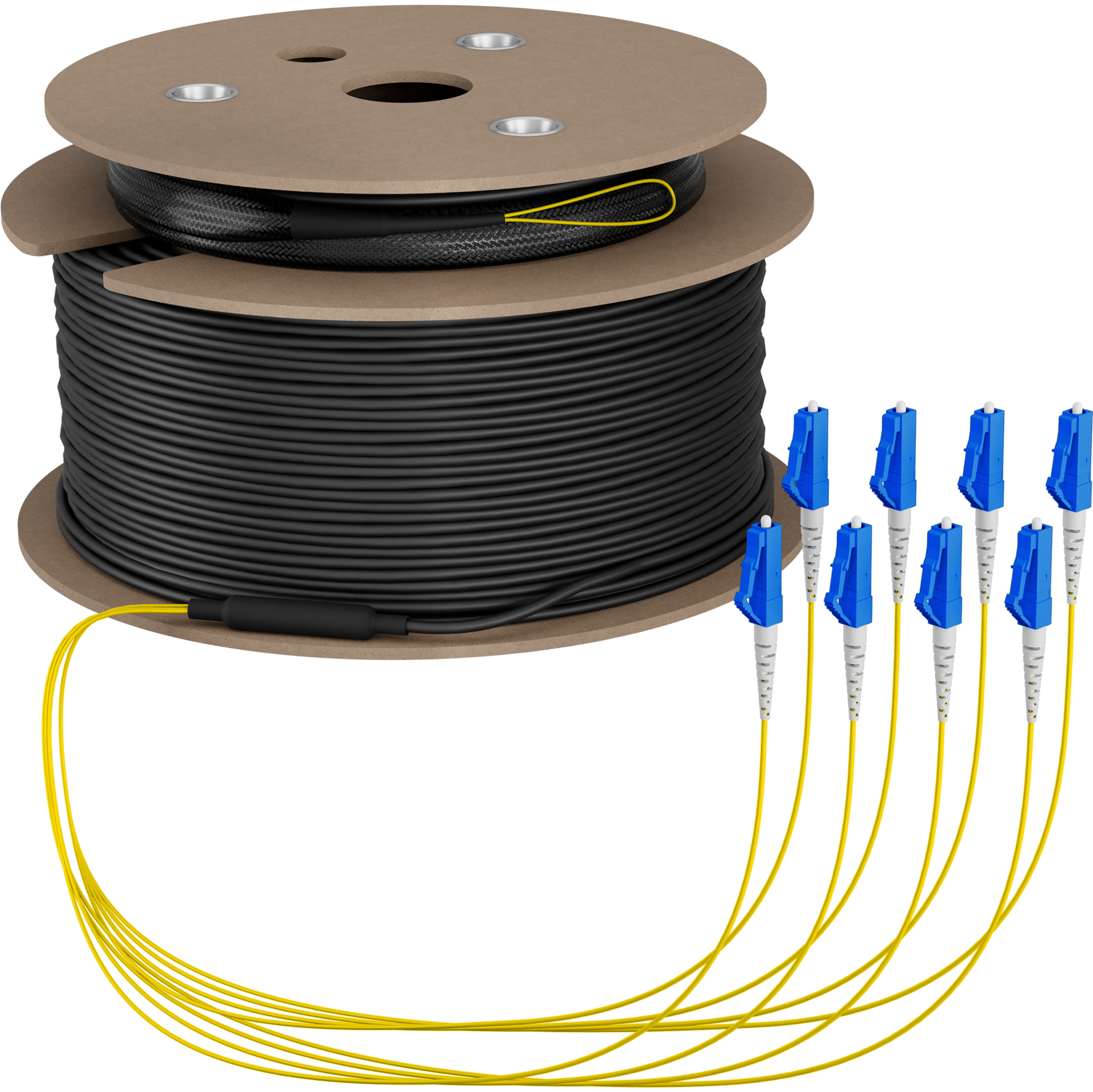

Lieferung bis 40 m im Polybag, ab 50 m auf Einwegtrommel
Rohkabel: CPR-Klasse Dca
Länge der Einzugshilfe von 130cm, Durchmesser: 4-fasrig ca. 10mm, 8-fasrig ca. 15mm, 12-fasrig ca. 20mm
Die EFB bietet seit vielen Jahren individuelle LWL Konfektionen aus eigener Fertigung zum Einziehen in Kabelkanäle und Schächte an. Jetzt gibt es darüber hinaus noch eine Standardlinie, die lagermäßig bevorratet wird. Hierbei handelt es sich um vorkonfektionierte Trunkkabel mit LC Steckern in den Kategorien OS2, OM3 und OM4. Die bevorrateten Längen finden Sie unten in der Übersicht.
Vorteile auf einen Blick:
Schnelle Lieferung: Standardlängen bis 200 m in handelsüblichen Mengen ab Lager verfügbar
Senkung der Installationskosten: Kein teures Spleiß- und Konfektionierungsequipment erforderlich
Reduzierung der Installationszeit: Kabel montagefertig zur direkten Installation
Rückverfolgbare Qualität: Kabel mit Seriennummer und Messprotokoll
Leistungsmerkmale:
4, 8 oder 12 Fasern pro Kabel
Faserklasse OS2, OM3 oder OM4
Werksseitige Fertigung, Politur und Funktionstest
Beidseitig konfektionierte abgestufte Kabelpeitschen (Längste Länge 1 m)
Kennzeichnung der abgesetzten Einzelkabel mit Kabelmarkierern (Zahlen)
Seriennummer am Kabel
Dämpfungsprotokoll für jede einzelne Faser wird mitgeliefert
Lieferung beidseitig mit Gewebeschlauch als Einzugshilfe
Lieferung bis 40 m im Polybag, ab 50 m auf Einwegtrommel
Rohkabel: CPR-Klasse Dca
Länge der Einzugshilfe von 130cm, Durchmesser: 4-fasrig ca. 10mm, 8-fasrig ca. 15mm, 12-fasrig ca. 20mm
Technische Eigenschaften

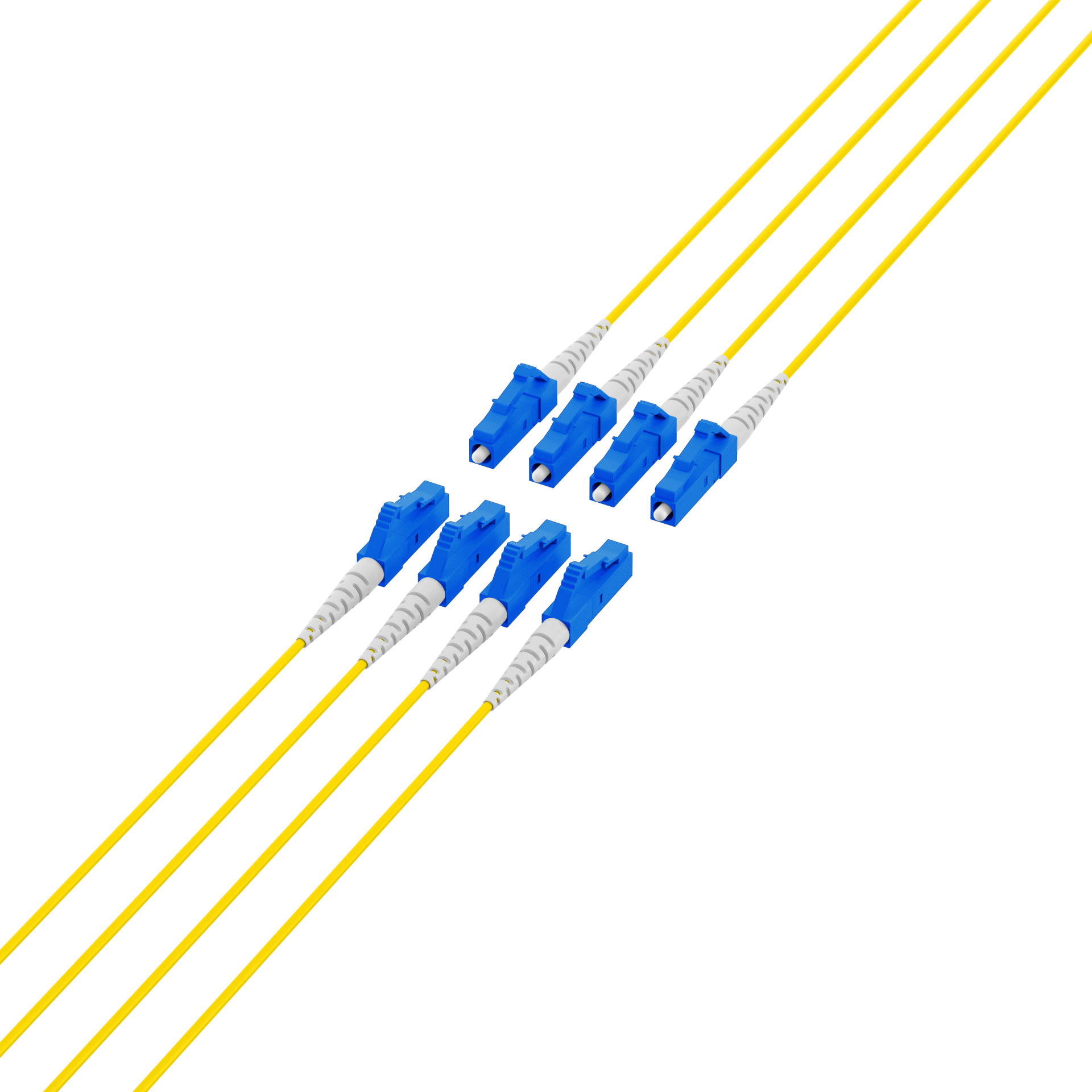

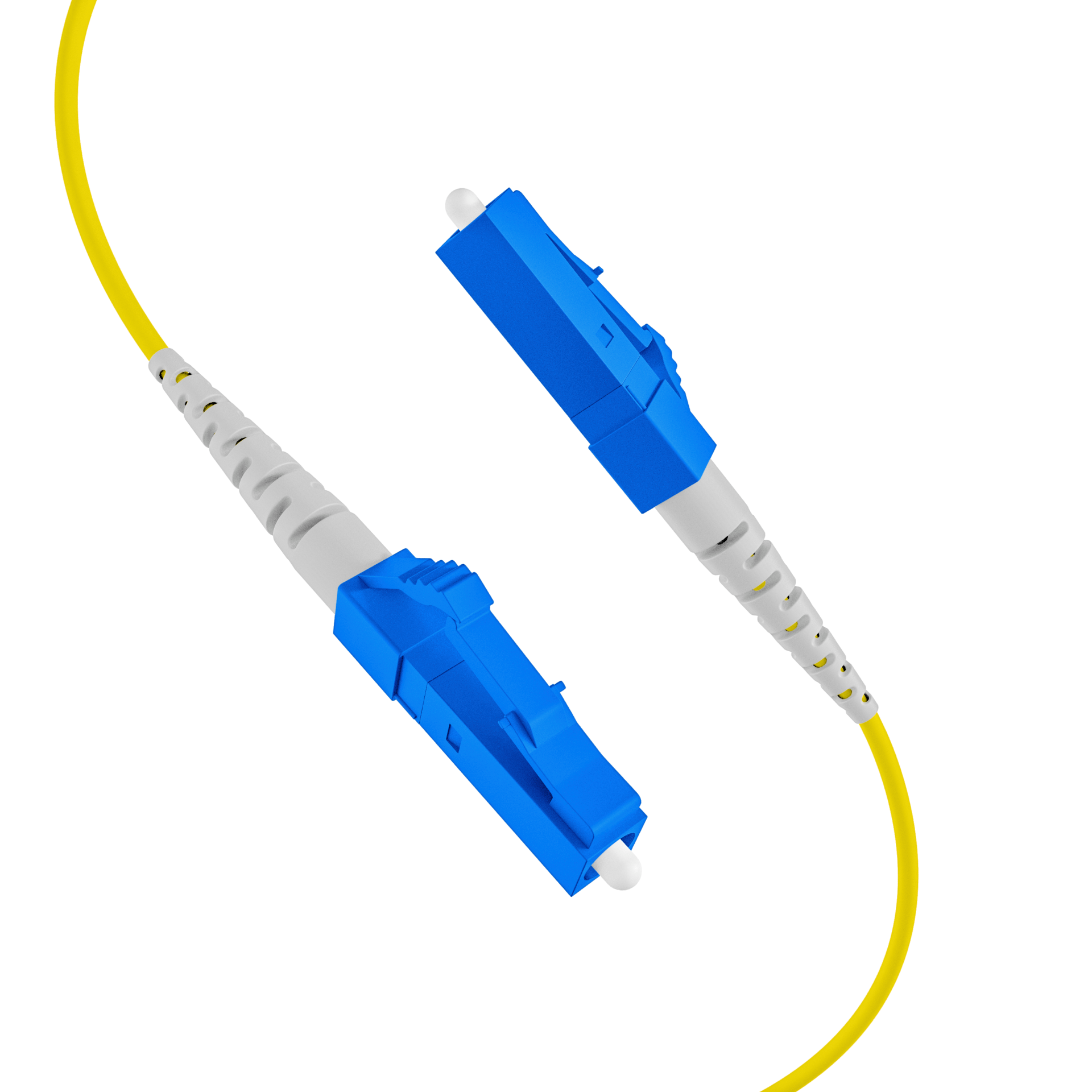

| Steckverbindertyp Anschluss 1: | 8 x LC |
|---|---|
| Steckverbindertyp Anschluss 2: | 8 x LC |
| Kategorie: | OS2 gemäß ITU-T G.652.D |
| Mantel-Farbe: | schwarz |
| Anzahl der Fasern: | 8 |
| APC Ausführung: | Nein |
| Biegeoptimierte Faser: | nein |
| Faserart: | Singlemode 9/125 |
| Kabelaufbau: | Mehrfaser |
| Kabeltyp: | U-DQ (ZN) BH |
| Kabel Ø: | 6,0 mm |
| Knickschutztülle: | aufgesteckt |
| Mantelmaterial: | LSZH |
| Maximale Zugkraft: | 200 N |
| Maß Kabelaufteiler: | 11,5 x 252 mm |
| Minimaler Biegeradius (Dynamisch): | 180 mm |
| Minimaler Biegeradius (Statisch): | 90 mm |
| Steckverbinderanschluss 1 Farbe: | blau |
| Steckverbinderanschluss 2 Farbe: | blau |
Varianten
| Art. Nr. | Bezeichnung | Länge | Längentoleranz | |
|---|---|---|---|---|
| O8322S10OS2 | Trunkkabel U-DQ(ZN)BH OS2 8E (1x8) LC-LC,10m Dca LSZH | 10,0 m | ±5 % | |
| O8322S20OS2 | Trunkkabel U-DQ(ZN)BH OS2 8E (1x8) LC-LC,20m Dca LSZH | 20,0 m | ±5 % | |
| O8322S30OS2 | Trunkkabel U-DQ(ZN)BH OS2 8E (1x8) LC-LC,30m Dca LSZH | 30,0 m | ±5 % | |
| O8322S40OS2 | Trunkkabel U-DQ(ZN)BH OS2 8E (1x8) LC-LC,40m Dca LSZH | 40 m | ±5 % | |
| O8322S50OS2 | Trunkkabel U-DQ(ZN)BH OS2 8E (1x8) LC-LC,50m Dca LSZH | 50 m | ±5 % | |
| O8322S60OS2 | Trunkkabel U-DQ(ZN)BH OS2 8E (1x8) LC-LC,60m Dca LSZH | 60 m | ±5 % | |
| O8322S70OS2 | Trunkkabel U-DQ(ZN)BH OS2 8E (1x8) LC-LC,70m Dca LSZH | 70 m | ±5 % | |
| O8322S80OS2 | Trunkkabel U-DQ(ZN)BH OS2 8E (1x8) LC-LC,80m Dca LSZH | 80 m | ±5 % | |
| O8322S90OS2 | Trunkkabel U-DQ(ZN)BH OS2 8E (1x8) LC-LC,90m Dca LSZH | 90 m | ±5 % | |
| O8322S100OS2 | Trunkkabel U-DQ(ZN)BH OS2 8E (1x8) LC-LC,100m Dca LSZH | 100 m | ±5 % | |
| O8322S110OS2 | Trunkkabel U-DQ(ZN)BH OS2 8E (1x8) LC-LC,110m Dca LSZH | 110 m | ±5 % | |
| O8322S120OS2 | Trunkkabel U-DQ(ZN)BH OS2 8E (1x8) LC-LC,120m Dca LSZH | 120 m | ±5 % | |
| O8322S130OS2 | Trunkkabel U-DQ(ZN)BH OS2 8E (1x8) LC-LC,130m Dca LSZH | 130 m | ±5 % | |
| O8322S140OS2 | Trunkkabel U-DQ(ZN)BH OS2 8E (1x8) LC-LC,140m Dca LSZH | 140 m | ±5 % | |
| O8322S150OS2 | Trunkkabel U-DQ(ZN)BH OS2 8E (1x8) LC-LC,150m Dca LSZH | 150 m | ±5 % | |
| O8322S160OS2 | Trunkkabel U-DQ(ZN)BH OS2 8E (1x8) LC-LC,160m Dca LSZH | 160 m | ±5 % | |
| O8322S170OS2 | Trunkkabel U-DQ(ZN)BH OS2 8E (1x8) LC-LC,170m Dca LSZH | 170 m | ±5 % | |
| O8322S180OS2 | Trunkkabel U-DQ(ZN)BH OS2 8E (1x8) LC-LC,180m Dca LSZH | 180 m | ±5 % | |
| O8322S190OS2 | Trunkkabel U-DQ(ZN)BH OS2 8E (1x8) LC-LC,190m Dca LSZH | 190 m | ±5 % | |
| O8322S200OS2 | Trunkkabel U-DQ(ZN)BH OS2 8E (1x8) LC-LC,200m Dca LSZH | 200 m | ±5 % |
